Installation

Inspection de l'emballage

Avant de déballer, vérifiez l'emballage afin de déceler tout signe apparent de dommage. Si vous constatez des dommages, ne déballez pas le produit. Vérifiez le modèle du système et contactez le revendeur dès que possible.

Après le déballage, vérifiez l'intégrité de chaque produit. En cas de dommages apparents, contactez le distributeur au plus vite.

Contenu de la livraison

Vérifiez l'étendue de la livraison et inspectez les composants pour vous assurer qu'ils sont présents et qu'ils ne sont pas endommagés.

Contactez votre distributeur si les composants emballés sont incomplets ou endommagés.

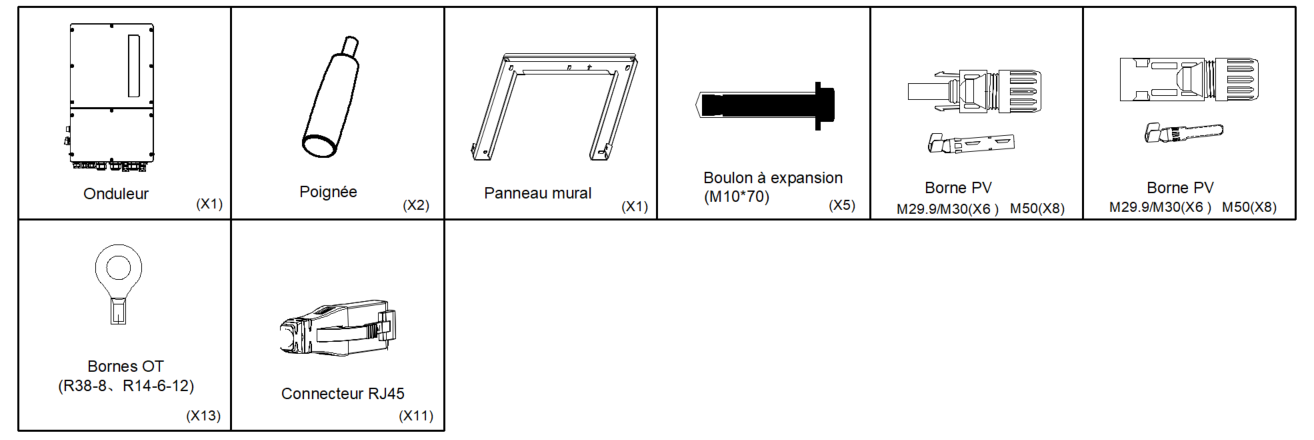

PCS :

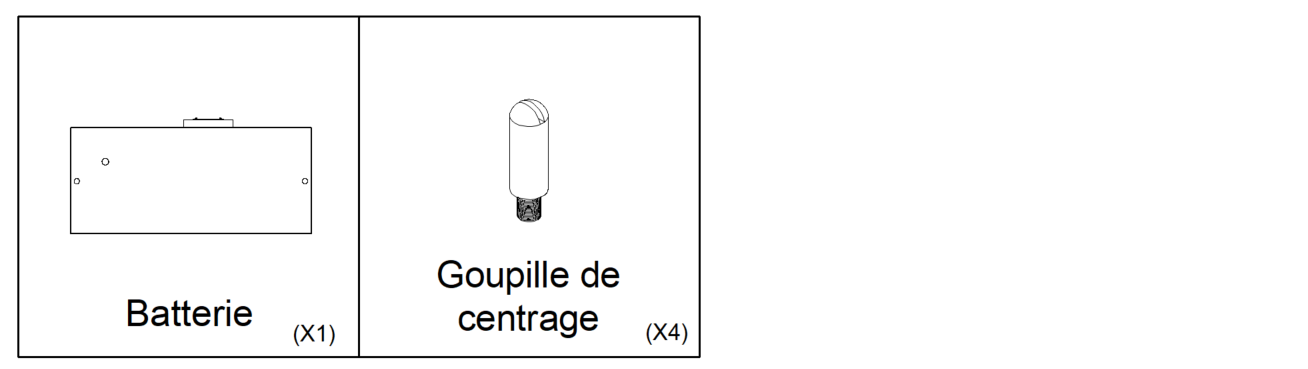

Batterie :

Boîtier HT :

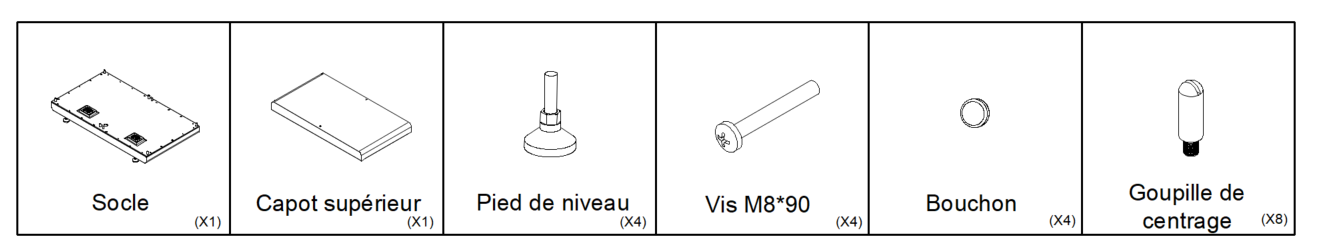

Socle :

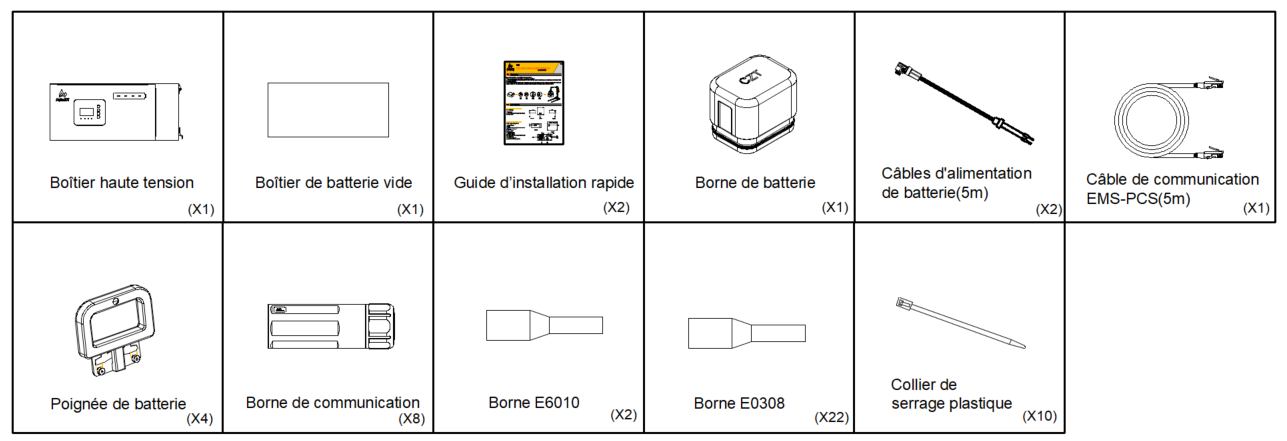

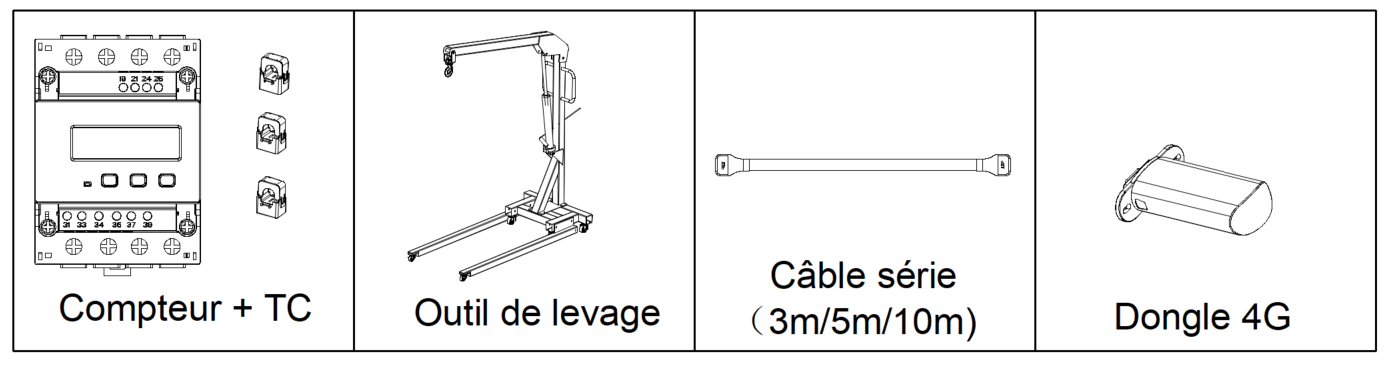

Autres accessoires :

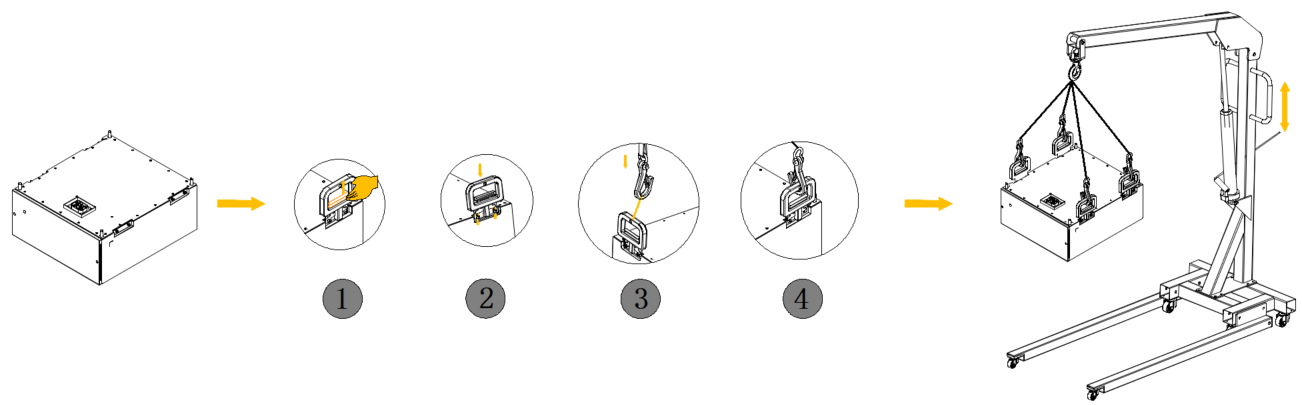

Utilisation d'une grue

Vous pouvez installer la batterie soit en la soulevant à l'aide d'une grue, soit sans grue. Si vous utilisez une grue, suivez les étapes ci-dessous :

Installation du produit

Installation du socle

1. Retirez le socle de son emballage et transportez-le jusqu'au lieu d'installation.
2. Assurez-vous que ce dernier répond aux exigences de la section 1.6.

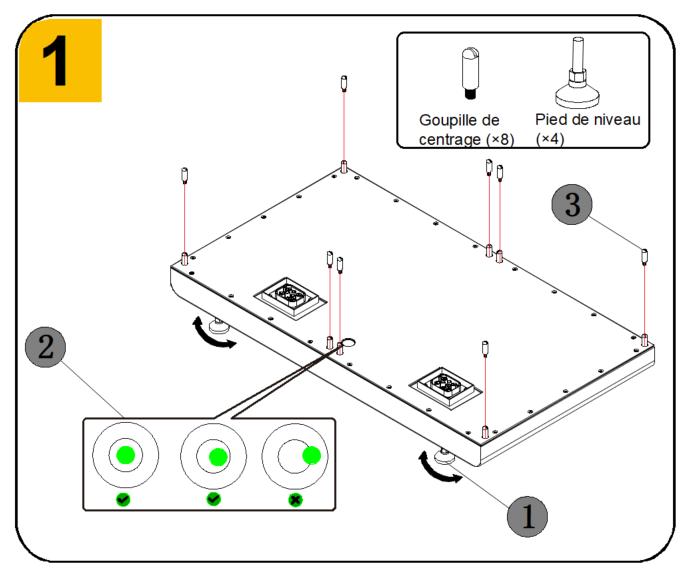

3. Installez d'abord les pieds de nivellement et mettez le socle à niveau à l'aide du niveau à bulle intégré.
4. Une fois la mise à niveau terminée, installez les poteaux de positionnement fournis.

Installation de la batterie

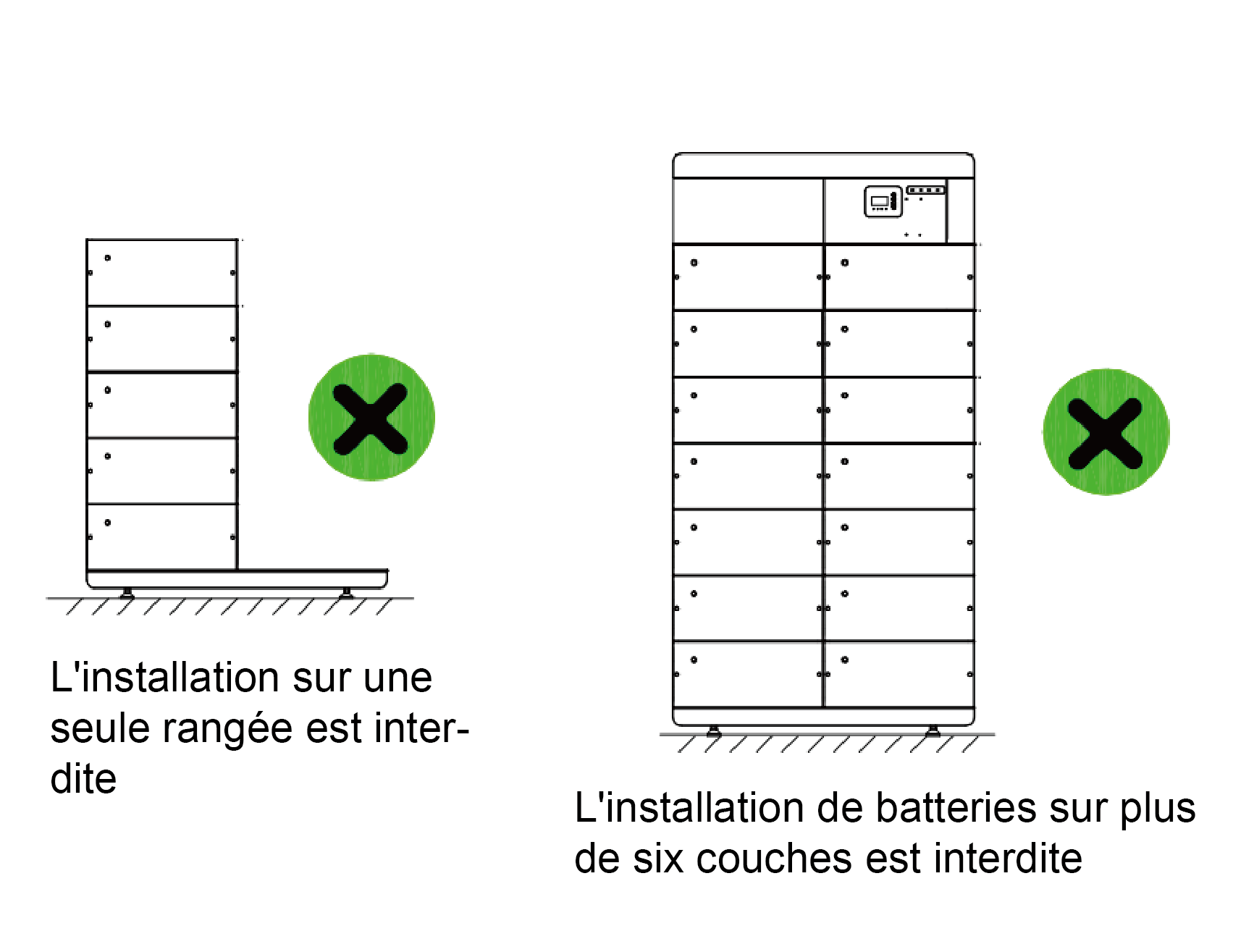

Avis :

Les batteries doivent être installées rangée par rangée ; l'installation en colonne unique est interdite. Chaque socle peut accueillir un maximum de 12 modules de batterie et 1 boîtier haute tension. L'installation de plus de 12 modules de batterie est interdite.

1. Ouvrez l'emballage du boîtier haute tension et retirez les quatre poignées de son emballage.

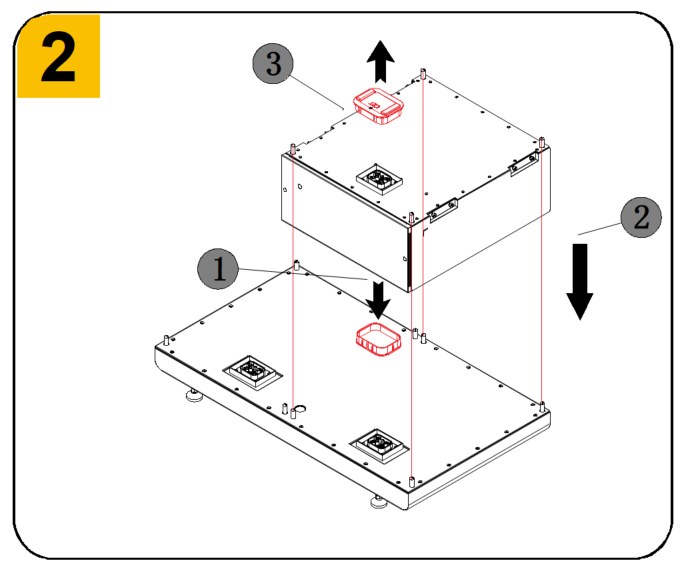

2. Utilisez les poignées pour sortir la batterie de son emballage et retirez le capuchon de protection du connecteur. Vous pouvez ensuite installer la batterie à l'aide d'outils de levage ou manuellement.

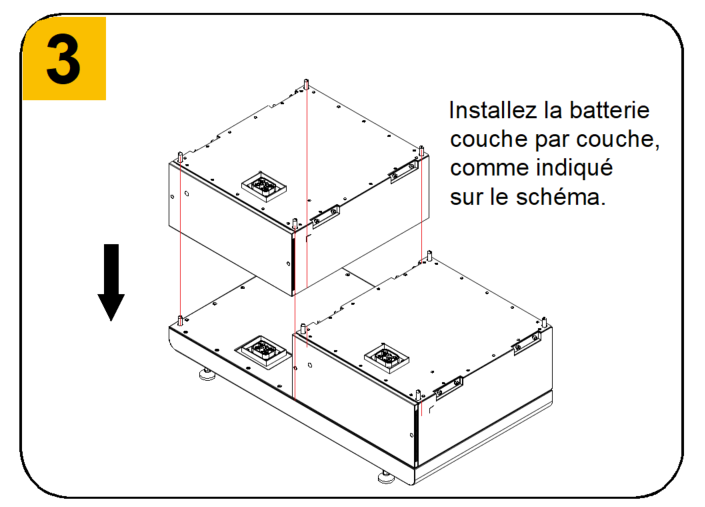

3. Placez la batterie sur le socle. Une fois la batterie installée, retirez le poteau de positionnement de son emballage et fixez-le sur la batterie.

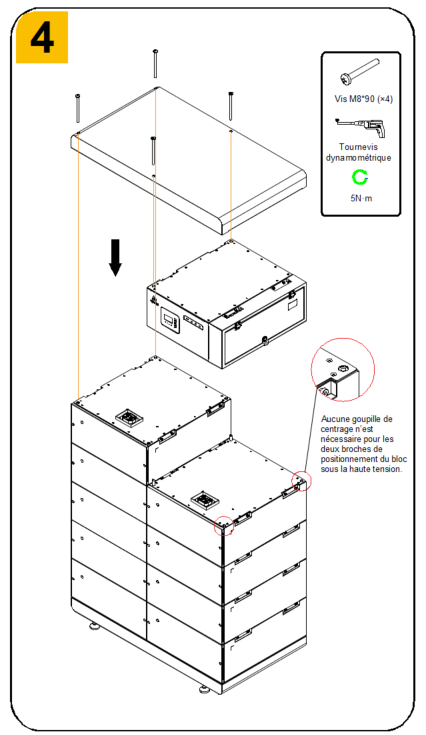

1. Installez le boîtier haute tension par-dessus. (Le boîtier doit être installé à droite de la batterie, comme illustré ci-dessous.)
2. Installez le couvercle sur le dessus, puis retirez les vis du sachet d'accessoires du couvercle supérieur et fixez-les sur le couvercle supérieur.

Installation du PCS

1. Installez l'onduleur sur un mur ou une structure capable de supporter son poids.
2. L'onduleur doit être installé verticalement, avec un angle d'inclinaison maximal de ±5°. Un angle supérieur à cette valeur peut entraîner une réduction de la puissance de sortie.
3. Pour éviter toute surchauffe, assurez-vous que la circulation d'air autour de l'onduleur n'est pas obstruée. Reportez-vous à la section 1.6.4 pour connaître les exigences de dégagement lors de l'installation.

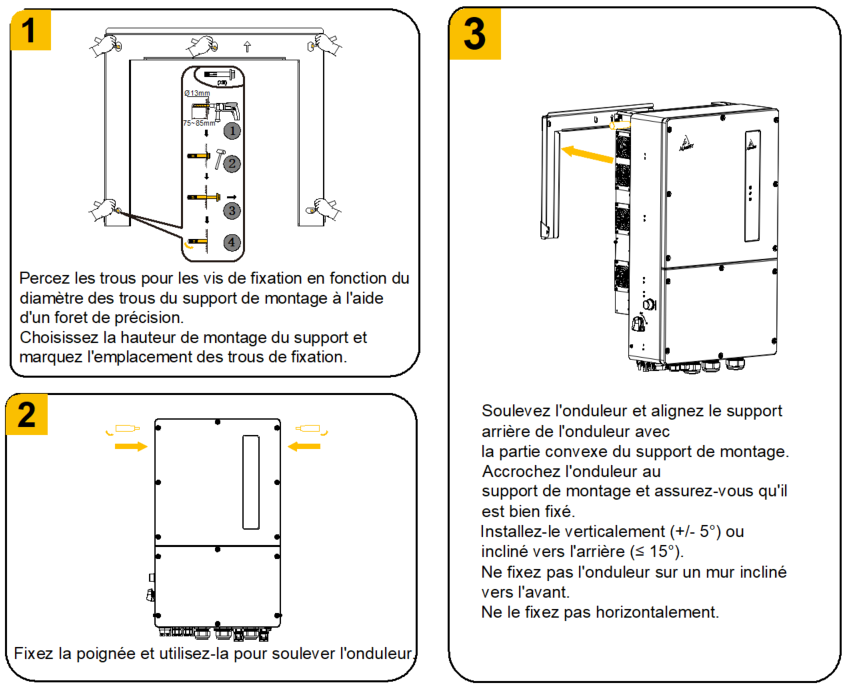

4. Choisissez la hauteur d'installation du support et marquez l'emplacement des trous de fixation. Pour les murs en briques, l'emplacement des trous doit correspondre à celui des boulons d'expansion.
5. Soulevez l'onduleur, alignez le support situé à l'arrière de l'onduleur avec la surface surélevée du support de montage, suspendez l'onduleur au support de montage et assurez-vous qu'il est bien fixé.

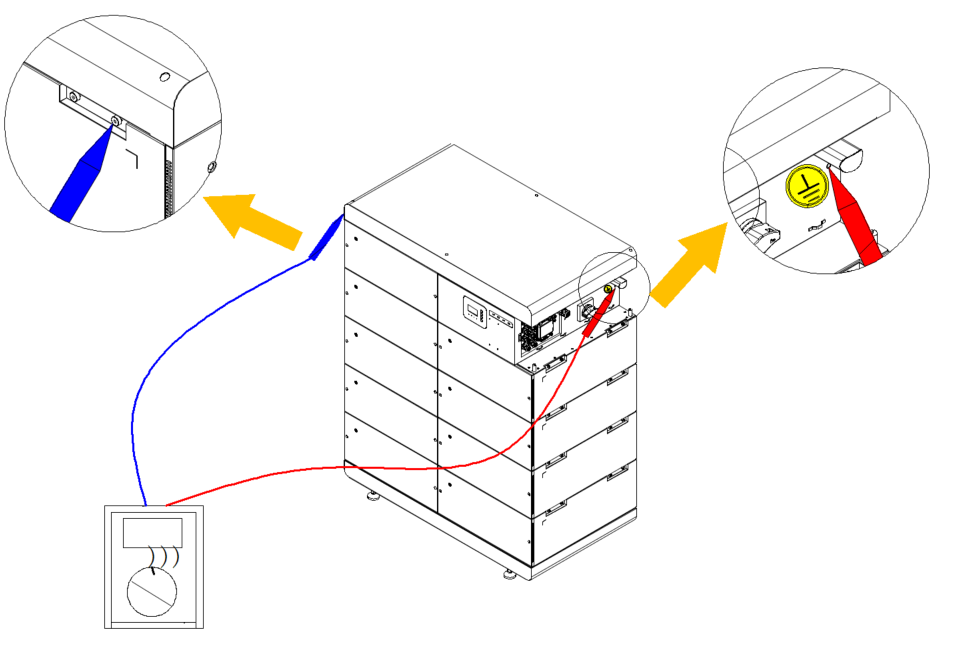

Essai de continuité

Après assemblage, utilisez la fonction de continuité du multimètre pour vérifier la liaison entre le coffret haute tension et la dernière batterie active, et assurez une continuité satisfaisante.

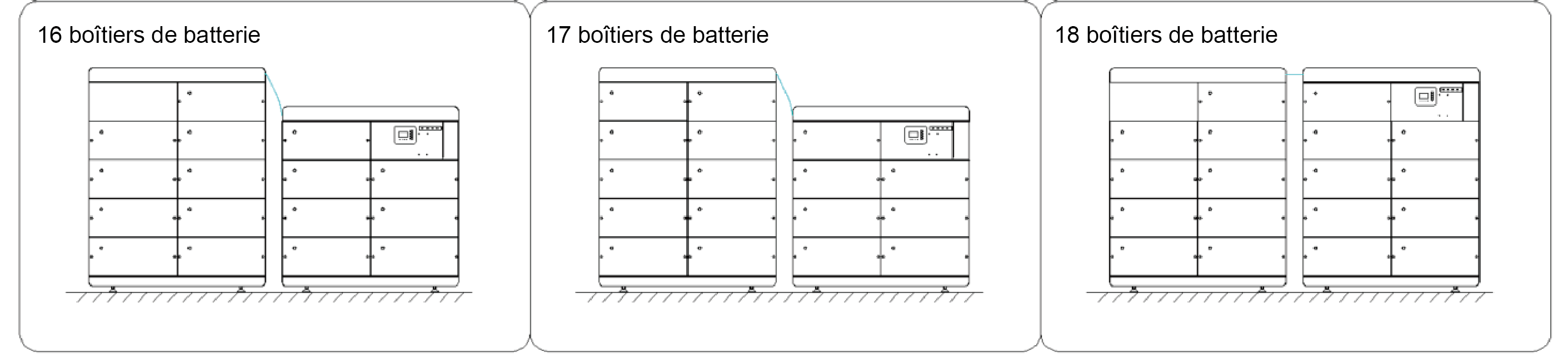

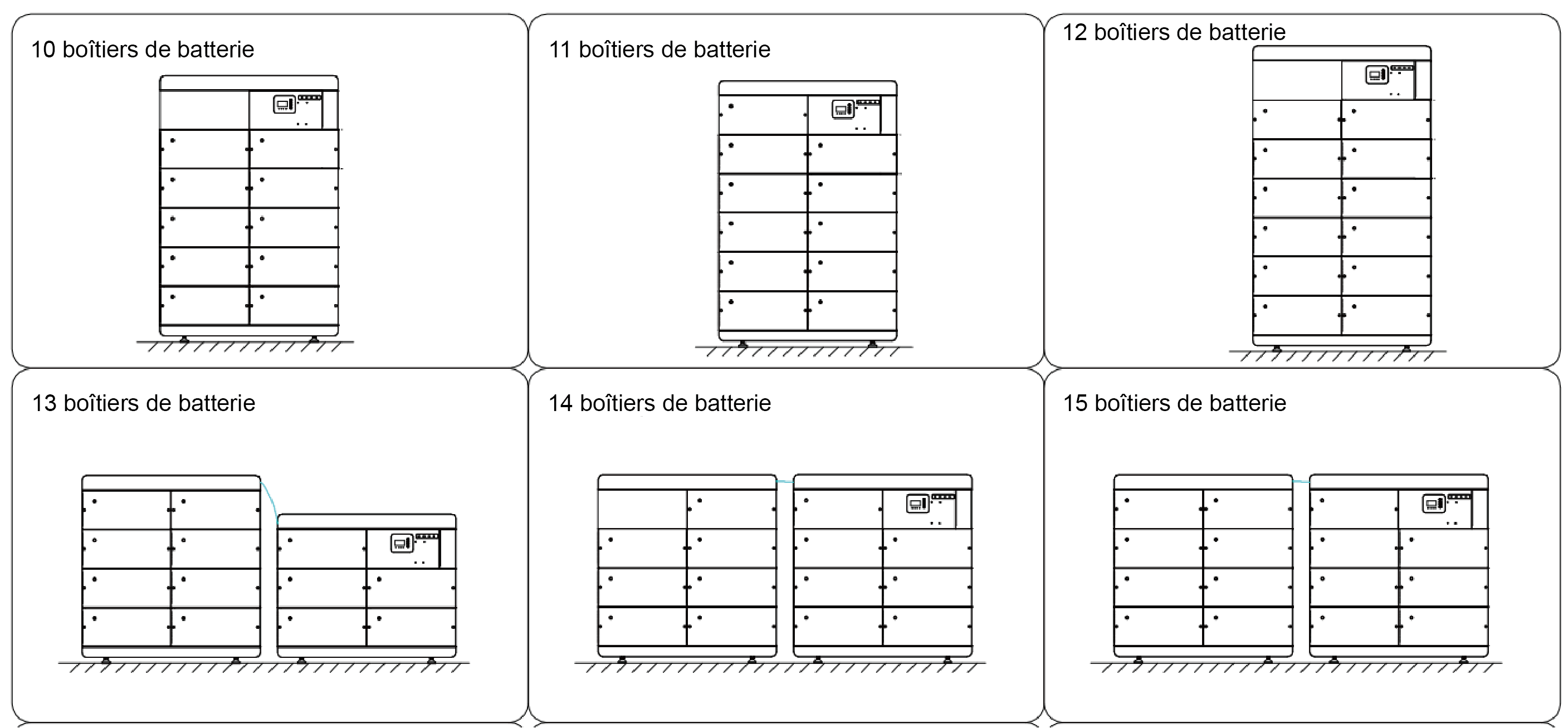

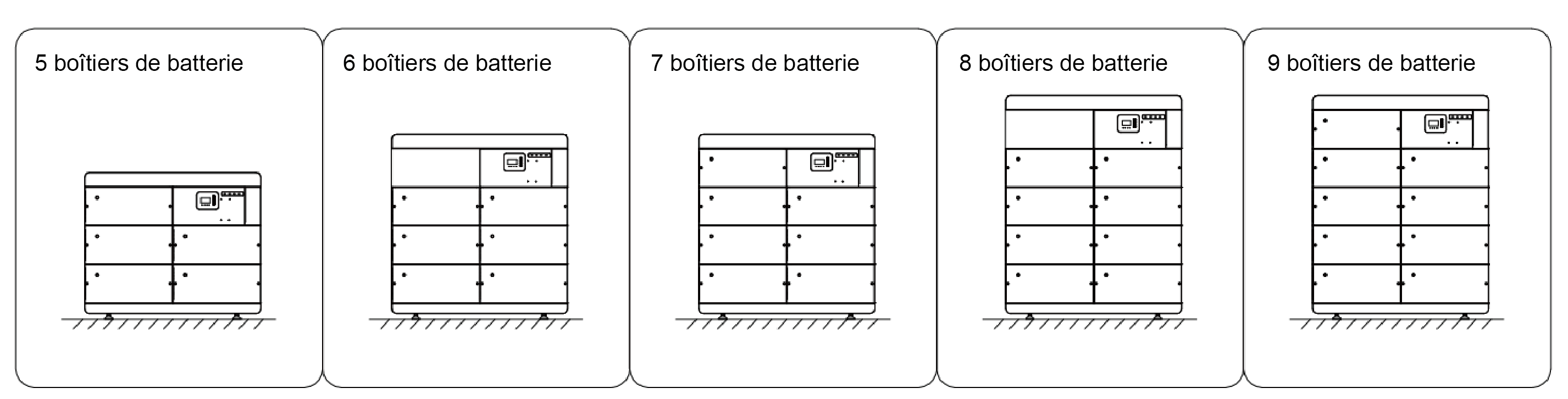

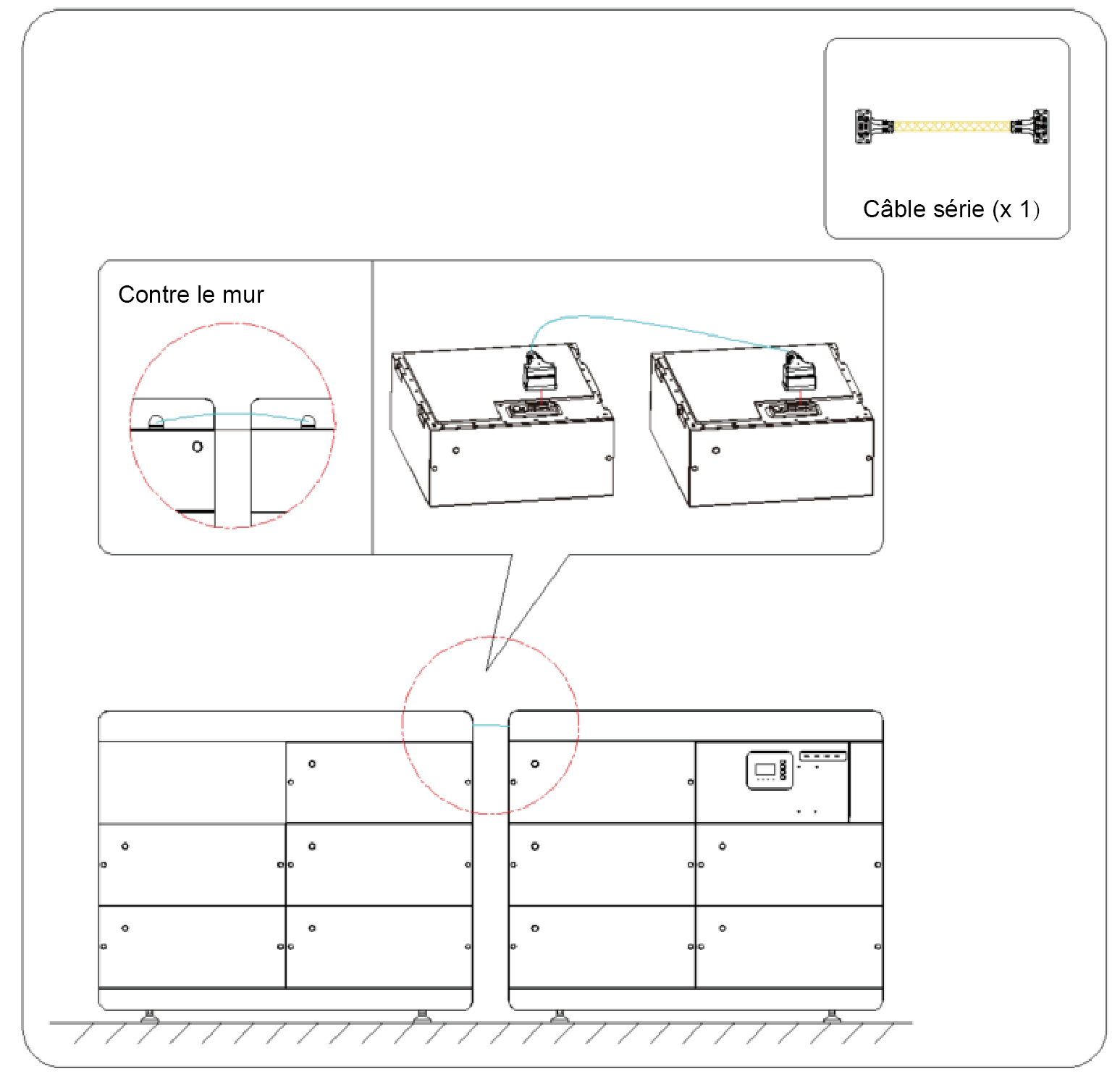

Autres configurations d'installation de la batterie

Si deux socles sont utilisés, un faisceau de câbles inter-clusters doit être commandé séparément. Ce faisceau est disponible en longueurs de 3 et 5 m. Le schéma détaillé du câblage est présenté ci-dessous :

Raccordements électriques

Exigences relatives aux câbles

N°	Câble	Type	Source
1	Câble d'alimentation PV	Câble PV standard (type recommandé : H1Z2Z2-K)4 ~ 6 mm²	Acheté par l'installateur
2	Alimentation CA (réseau)	Câble flexible 50 mm²	Acheté par l'installateur
3	Alimentation CA (secours)	Câble flexible 20-25 mm²	Acheté par l'installateur
4	Câblage d'alimentation auxiliaire	Il est recommandé d'utiliser un câble de section 10 AWG/6 mm² avec un courant de surintensité ≥ 35 A et un diamètre extérieur ≤ 5,2 mm	Acheté par l'installateur
5	Câble PE (Boîtier haute tension)	Recommandé : 35 mm²	Acheté par l'installateur
6	Câble PE (Socle)	Recommandé : 35 mm²
7	Câble PE (onduleur)	Recommandé : 35 mm²	Acheté par l'installateur
8	DI/DO	Il est recommandé d'utiliser trois câbles à quatre conducteurs d'un diamètre de 24 AWG/0,2 mm² à 22 AWG/0,5 mm²	Acheté par l'installateur

Mise à la terre du système

Risque de choc électrique

Avant de procéder au raccordement électrique, assurez-vous que l'interrupteur PV et tous les disjoncteurs CA et BAT du système de stockage d'énergie sont éteints et ne peuvent pas être réactivés par accident ou involontairement.

Le système de stockage d'énergie est équipé de bornes de terre sur la batterie et l'onduleur ; ces deux éléments doivent être mis à la terre lors de l'installation sur site.

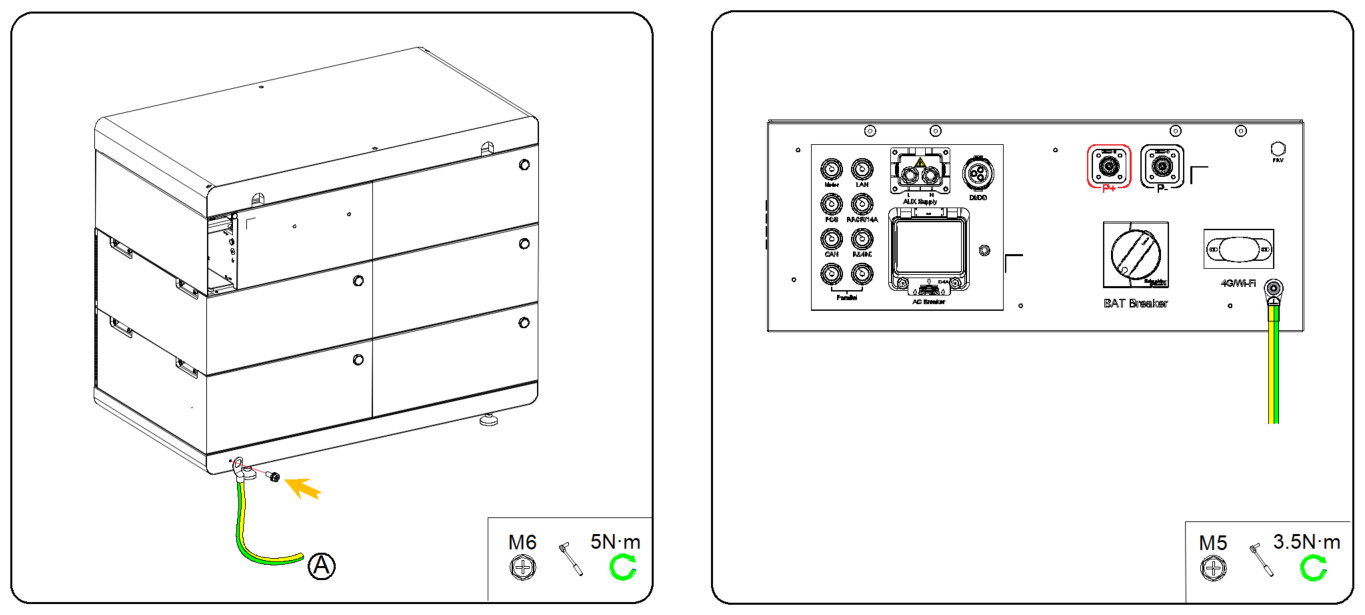

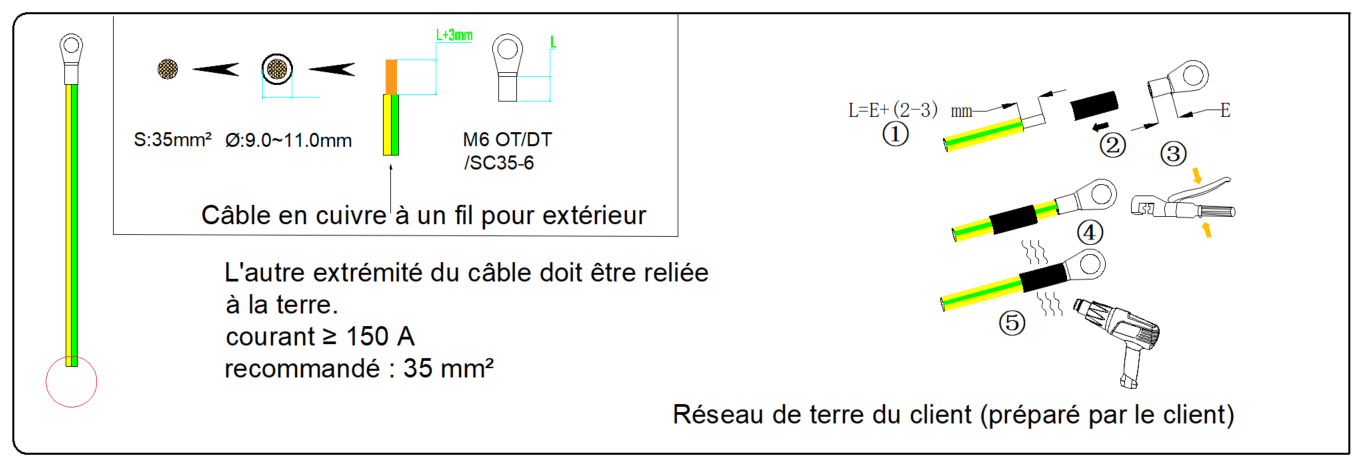

Côté batterie, préparez une borne OT M6, dénudez le câble de terre, insérez le conducteur dénudé dans la borne OT et sertissez-le à l'aide d'une pince à sertir.

Utilisez un tournevis avec un couple de serrage de 5 N·m pour connecter la borne de terre à la batterie.

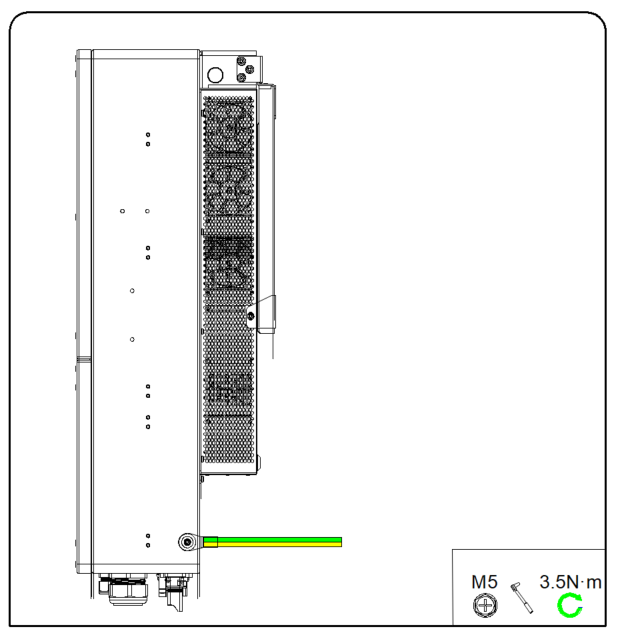

Côté onduleur, préparez une borne OT M5, dénudez le câble de terre, insérez le conducteur dénudé dans la borne OT et sertissez-le à l'aide d'une pince à sertir.

Utilisez un tournevis avec un couple de serrage de 3,5 N·m pour connecter la borne de terre à l'onduleur.

Une fois la mise à la terre effectuée, il convient de la vérifier. Utilisez les sondes positive et négative d'un multimètre pour les connecter aux points correspondants sur la batterie et vérifiez que la mise à la terre a bien été réalisée.

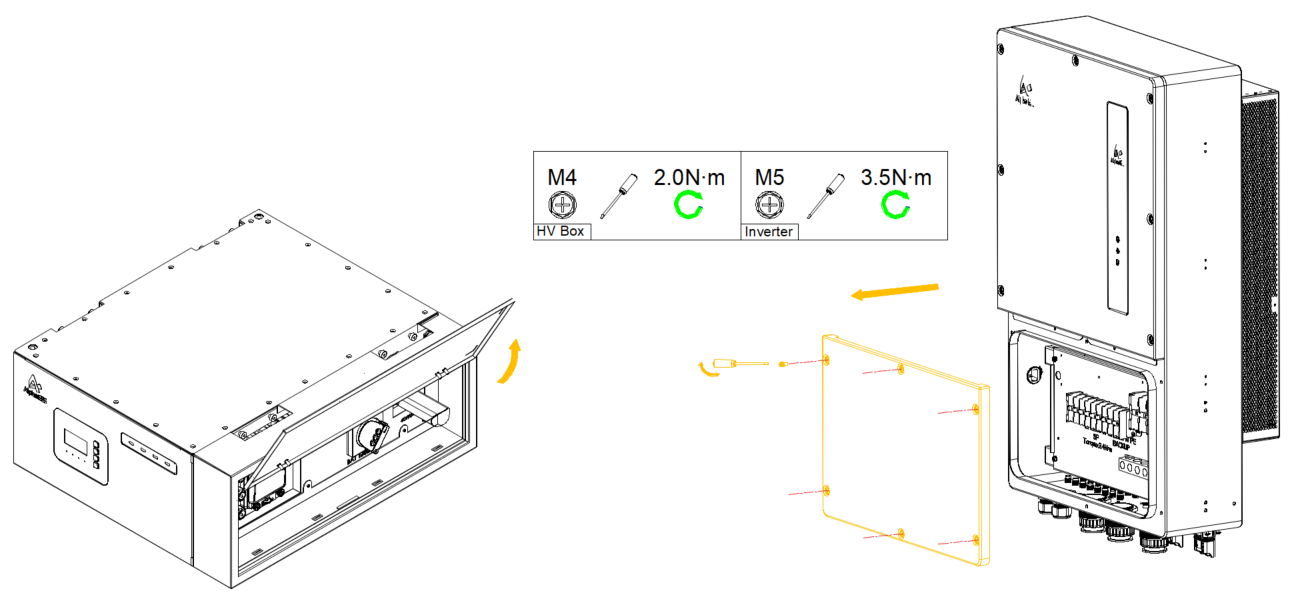

Démonter les tôles latérales

Ouvrez le capot du coffret haute tension par basculement.

Retirez la plaque latérale de l’onduleur.

Connexion de communication

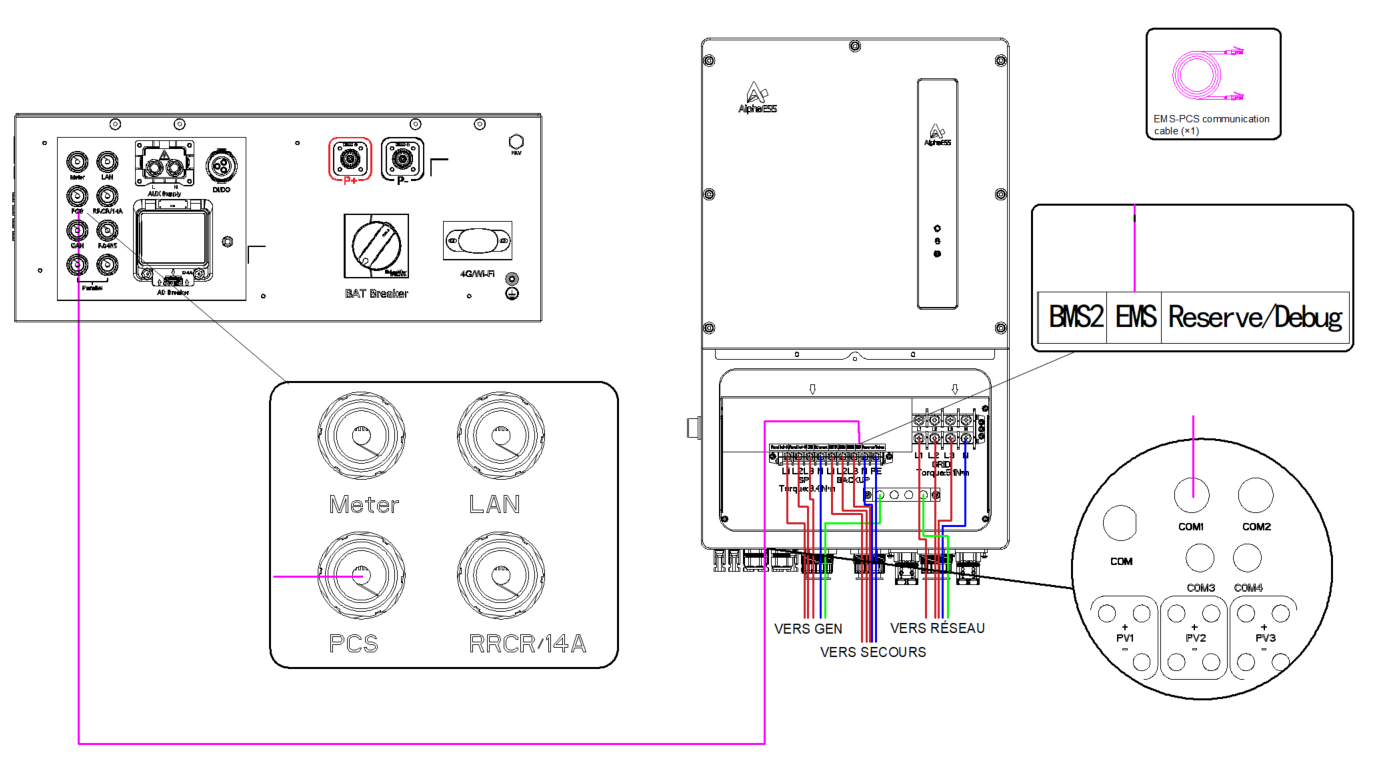

Connexion de communication EMS et PCS

Sortez le câble Ethernet du boîtier haute tension. Insérez une extrémité du câble à travers la borne étanche dans la borne de communication « PCS » du boîtier haute tension, et connectez l'autre extrémité à travers la borne étanche de l'onduleur jusqu'à la borne « EMS » de l'onduleur.

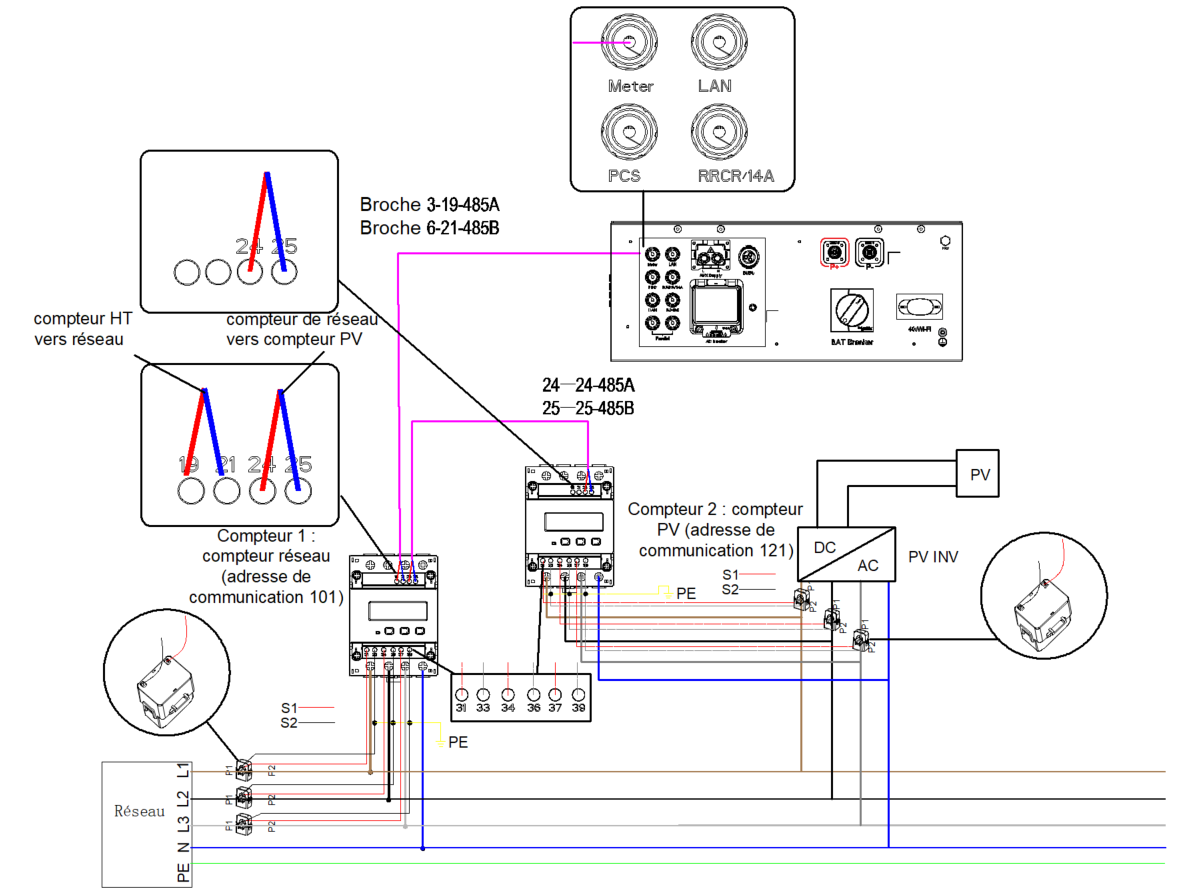

Connexion de communication compteur

1. Raccordez les phases L1/L2/L3/N du réseau aux bornes 1/4/7/10 du compteur, respectivement.
2. Faites passer la phase L1 du réseau à travers le TC du compteur, de la borne P1 à la borne P2. Raccordez la borne secondaire S1 du TC à la borne 31 du compteur et la borne secondaire S2 à la borne 33.
3. Faites passer la phase L2 du réseau à travers le TC du compteur, de la borne P1 à la borne P2. Raccordez la borne secondaire S1 du TC à la borne 34 du compteur et la borne secondaire S2 à la borne 36.
4. Faites passer la phase L3 du réseau à travers le TC du compteur, de la borne P1 à la borne P2. Raccordez la borne secondaire S1 du TC à la borne 37 du compteur et la borne secondaire S2 à la borne 39.
5. En fonction de la distance réelle jusqu'au lieu d'installation du compteur, le client doit préparer le câble de communication du compteur. Raccordez une extrémité du câble Ethernet au port « Meter » du boîtier haute tension, conformément à la procédure décrite à la section 3.5.6. À l'autre extrémité, connectez le fil vert/blanc du câble Ethernet à la borne de communication « 24 » du compteur et connectez le fil vert à la borne « 25 ».

1. Si un compteur PV est utilisé, les deux compteurs doivent être connectés en série, c'est-à-dire que la borne « 19 » du compteur PV doit être connectée à la borne « 19 » du compteur réseau, et la borne « 21 » du compteur PV doit être connectée à la borne « 21 » du compteur réseau.

1. Si la méthode de connexion directe est utilisée, assurez-vous que le courant est inférieur à 50 A. La procédure d'installation est la suivante.

Si vous utilisez la méthode de connexion directe, vous devez également modifier le mode d’accès du compteur conformément aux opérations indiquées sur la figure ci-dessous.

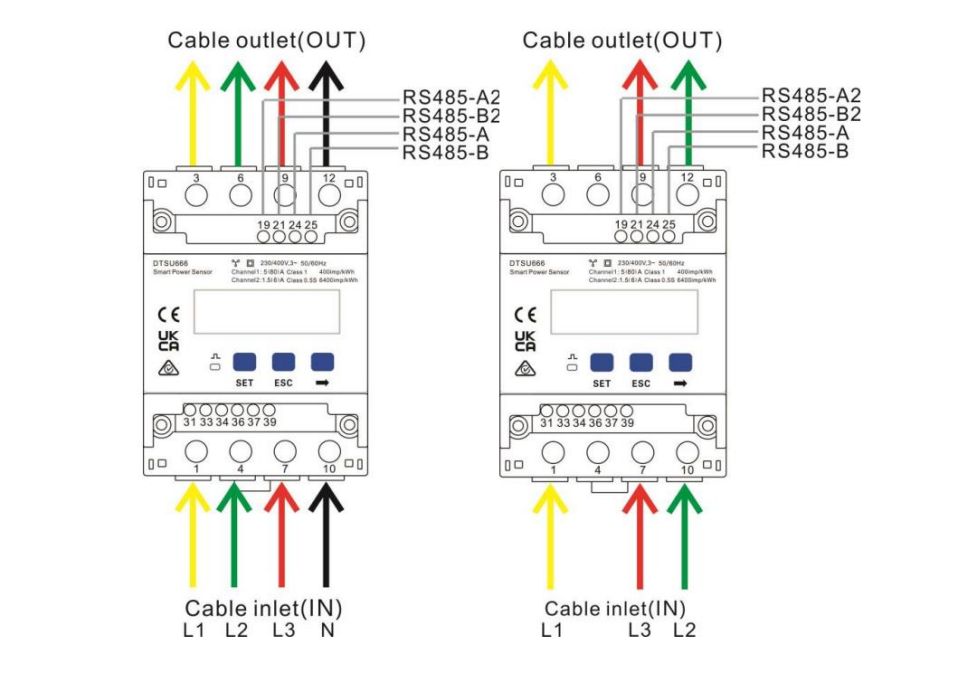

1. Le compteur DTSU666 avec raccordement de 6 transformateurs de courant (TC) est pris en charge. Attention : ces TC possèdent une plage de mesure étroite et ne peuvent pas être raccordés en parallèle.

Connexion de communication DI/DO

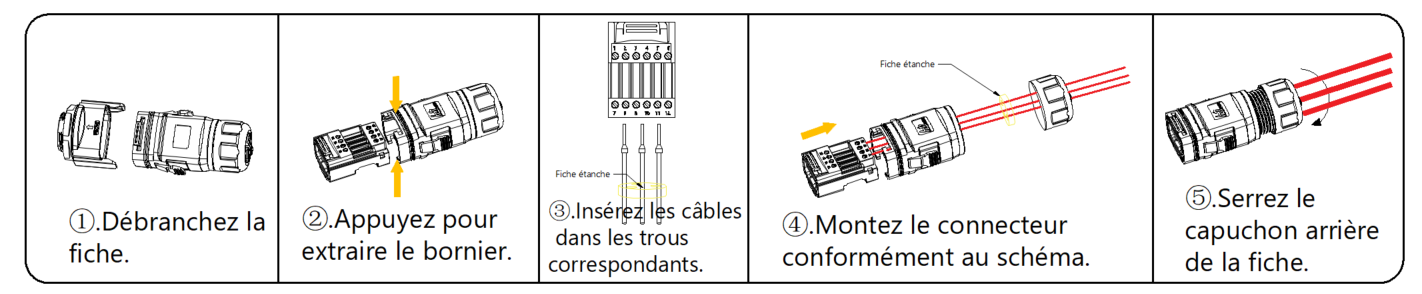

1. Appuyez sur les poignées de part et d'autre du port DI/DO du boîtier haute tension et retirez le connecteur.
2. Comme illustré, retirez la borne de câblage.

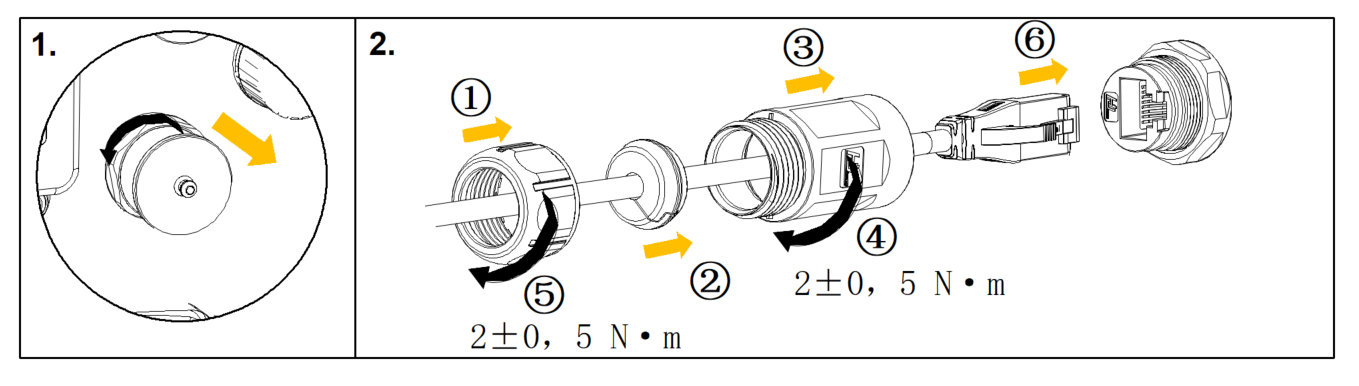

1. Desserrez-la, retirez le capuchon étanche et faites passer le câble à travers la borne.
2. Connectez le faisceau de câbles à la borne.

1. Réinsérez la borne de câblage dans le connecteur.
2. Serrez le capuchon étanche dans le sens horaire.

1. Réinsérez le connecteur dans le boîtier haute tension.

Connexion du dongle 4G

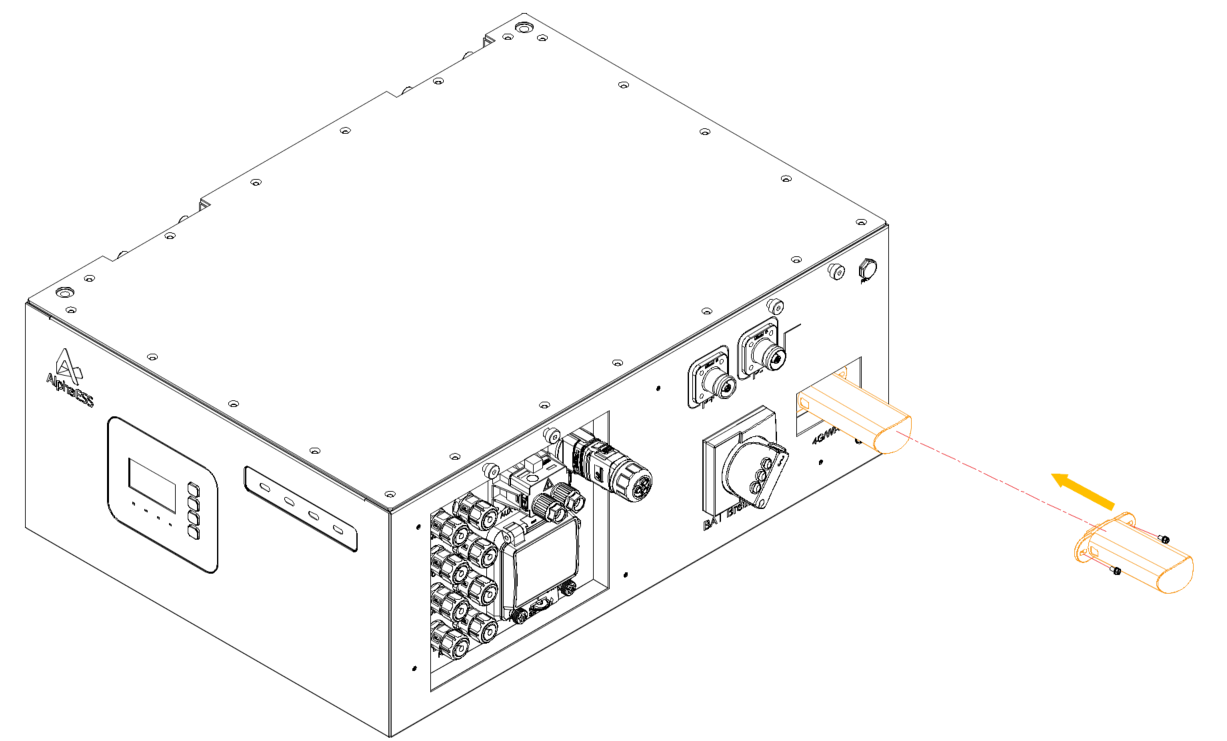

1. Retirez le couvercle latéral droit du boîtier haute tension.
2. Vérifiez que le dongle Wi-Fi est correctement installé. Si un dongle 4G est nécessaire, il doit être commandé séparément et utilisé à la place du dongle Wi-Fi.

Notez qu'AlphaESS recommande toujours une connexion par câble Ethernet plutôt que l'utilisation d'un dongle Wi-Fi.

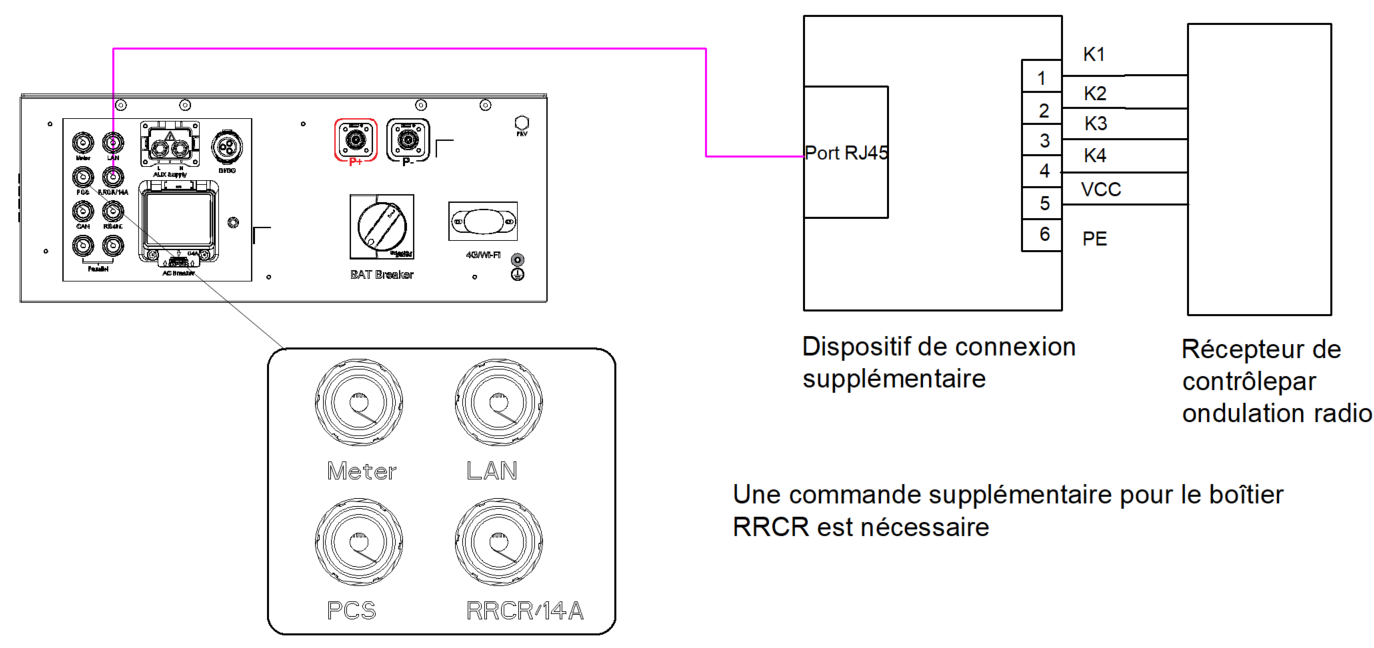

Raccordement RRCR/14a

Si une contrainte RRCR/14a s’applique, réaliser le câblage conformément au schéma.

Raccordement d'alimentation

Raccordement PV

Avant de connecter l'onduleur, assurez-vous que la tension en circuit ouvert de la matrice PV est inférieure à la limite admissible par l'onduleur. Avant le branchement, vérifiez que la polarité de la tension de sortie de la matrice PV correspond aux symboles « DC+ » et « DC- ». Utilisez un câble CC homologué pour votre système PV. Assurez-vous que les câbles PV sont déchargés avant le câblage.

Un commutateur DC-PV1, conforme à la norme AS 60947.3:2018, à l'intérieur de l'onduleur, est utilisé comme dispositif d'isolation. Veuillez consulter les caractéristiques ci-dessous.

Marque de commutateur CC	SVRU(TIANJIN) ELECTRICAL EQUIPMENT CO. LTD
Modèle	GHX6-55P/8P1100- 45-2-O-F
Catégorie PV	DC-PV2
Ue	1 100 V
le	45 A
Ui	1 500 V
Uimp	8 000 V
lcw	1 500 A
lcm	2 000 A
l (make)/lc(break)	180 A
Conformité aux normes	AS 60947 .3：2018, ASINZS IEC 60947 . 1 :2015

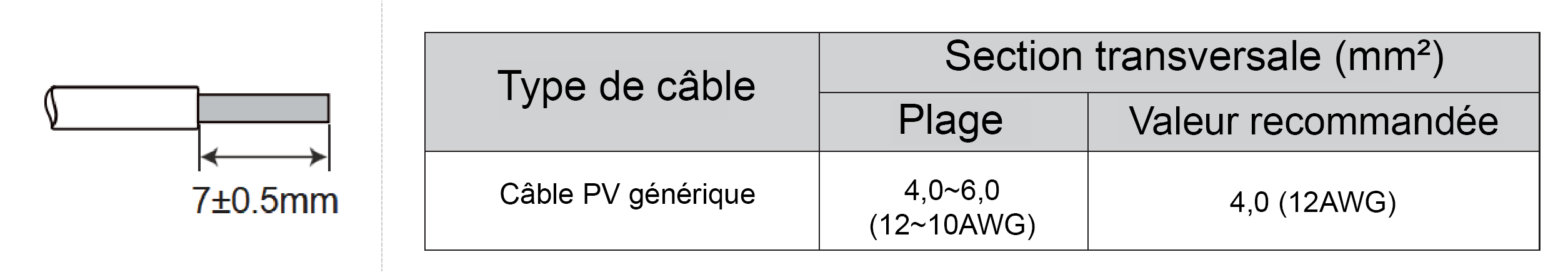

1. Sélectionnez un câble CC approprié et dénudez les fils sur 7 ± 0,5 mm. Veuillez vous référer au tableau ci-dessous pour les spécifications précises.

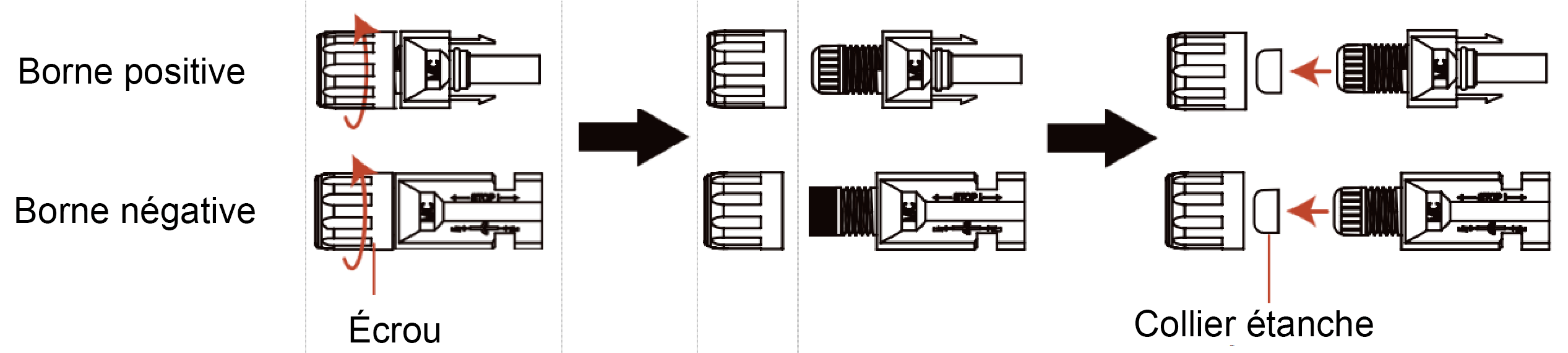

1. Sortez le connecteur CC de son emballage, dévissez le bouchon à vis pour le démonter et retirez le joint torique en caoutchouc étanche ;

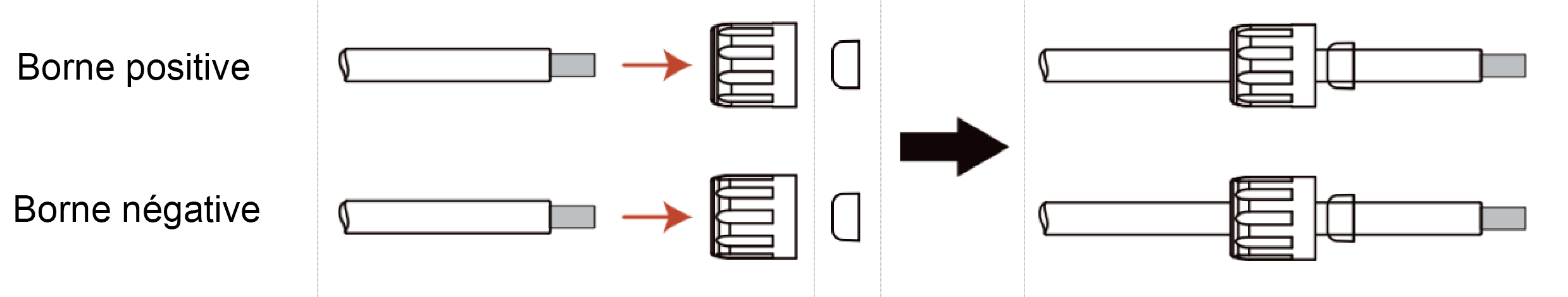

1. Faites passer le câble CC dénudé à travers l'écrou et le joint torique en caoutchouc étanche ;

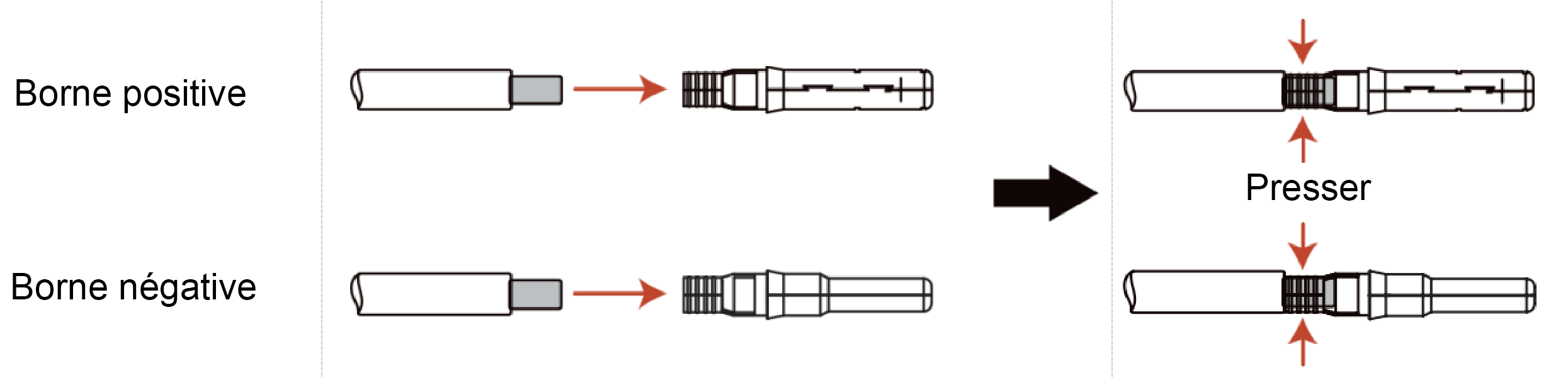

1. Raccordez l'extrémité filaire du câble CC à la borne métallique CC et sertissez-la à l'aide d'une pince à sertir spéciale pour bornes CC ;

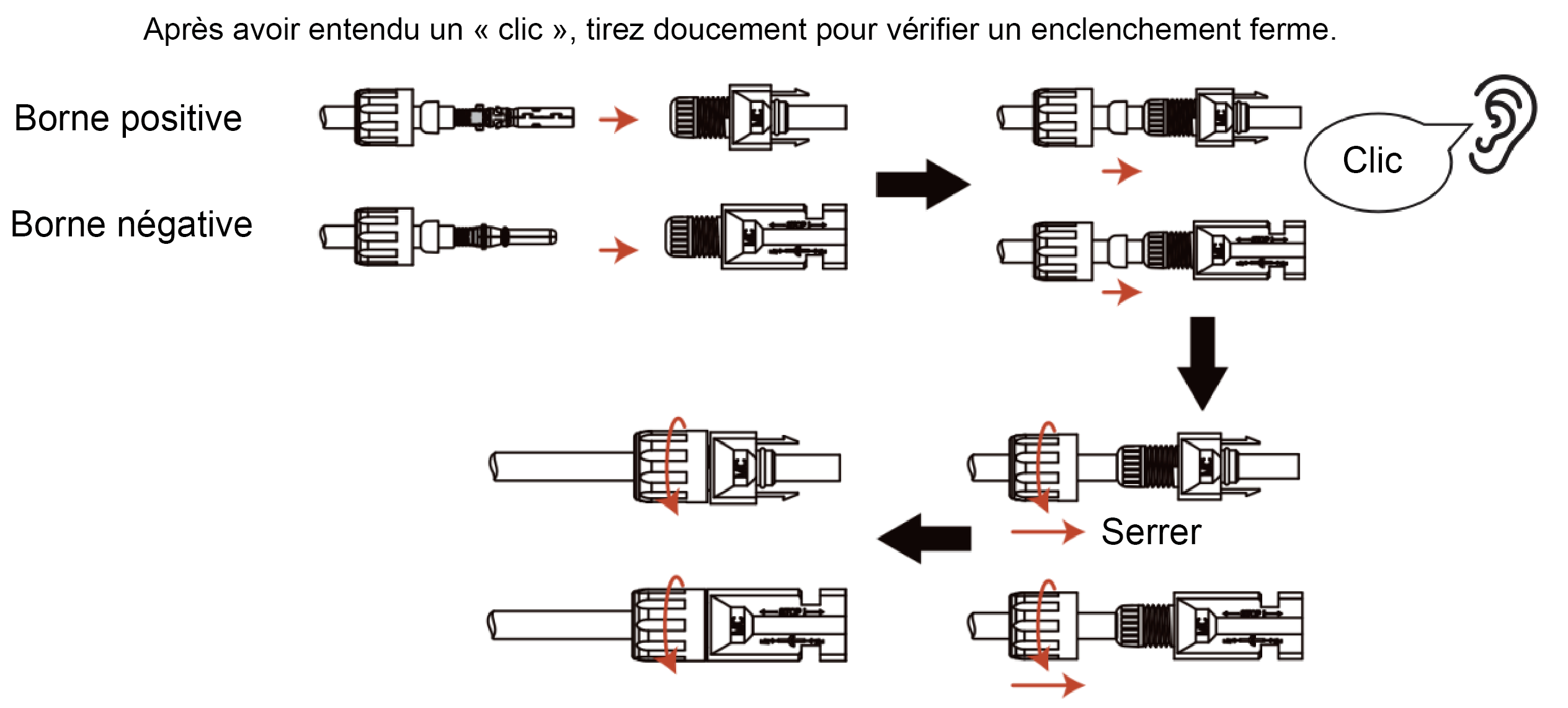

1. Insérez fermement le câble CC serti dans la borne CC, puis insérez le joint torique en caoutchouc étanche dans la borne CC et serrez l'écrou ;

1. Mesurez la tension PV de l'entrée CC à l'aide d'un multimètre, vérifiez la polarité du câble d'entrée CC ;

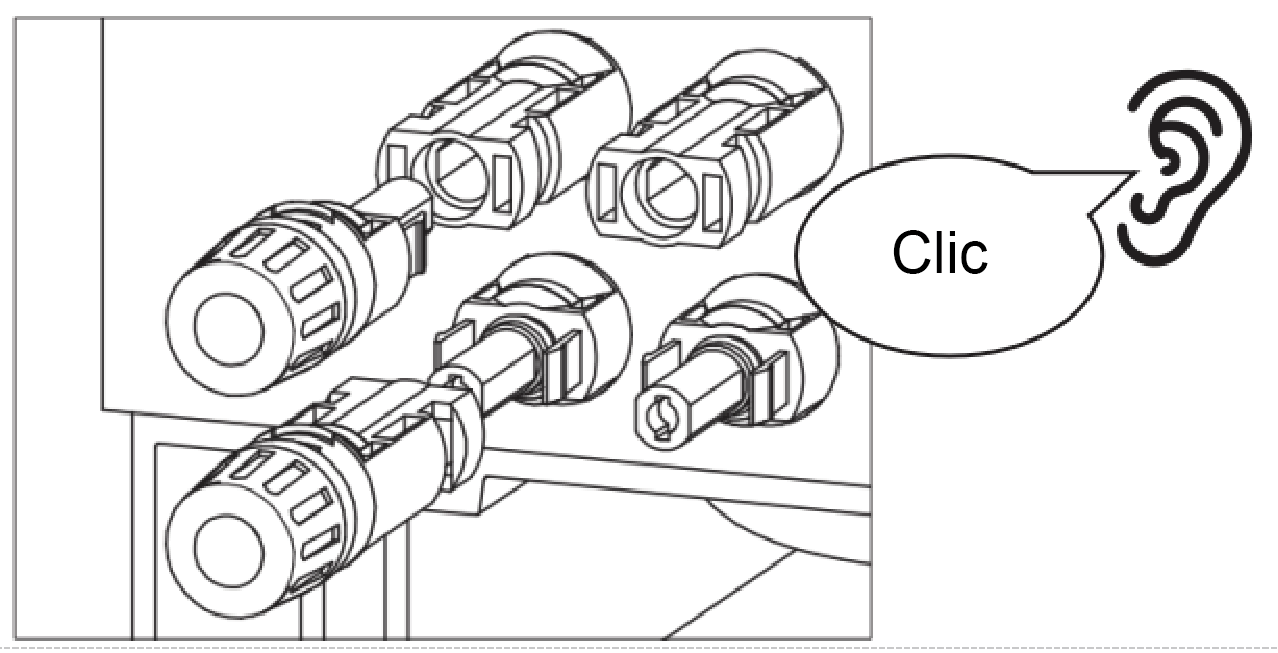

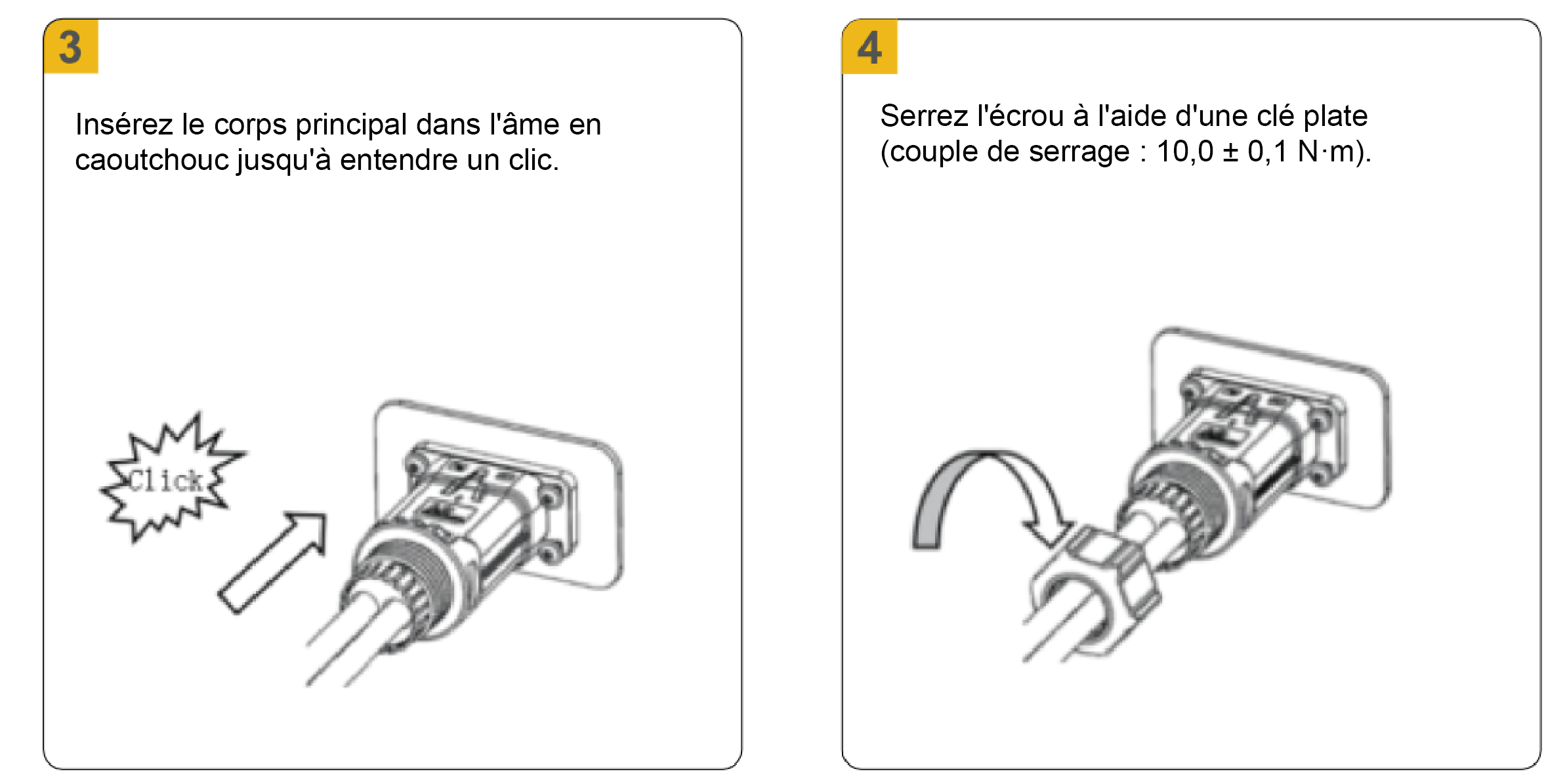

1. Connectez la borne CC câblée à l'onduleur comme indiqué sur la figure, et un léger « clic » se fait entendre pour confirmer que la connexion est correcte ;

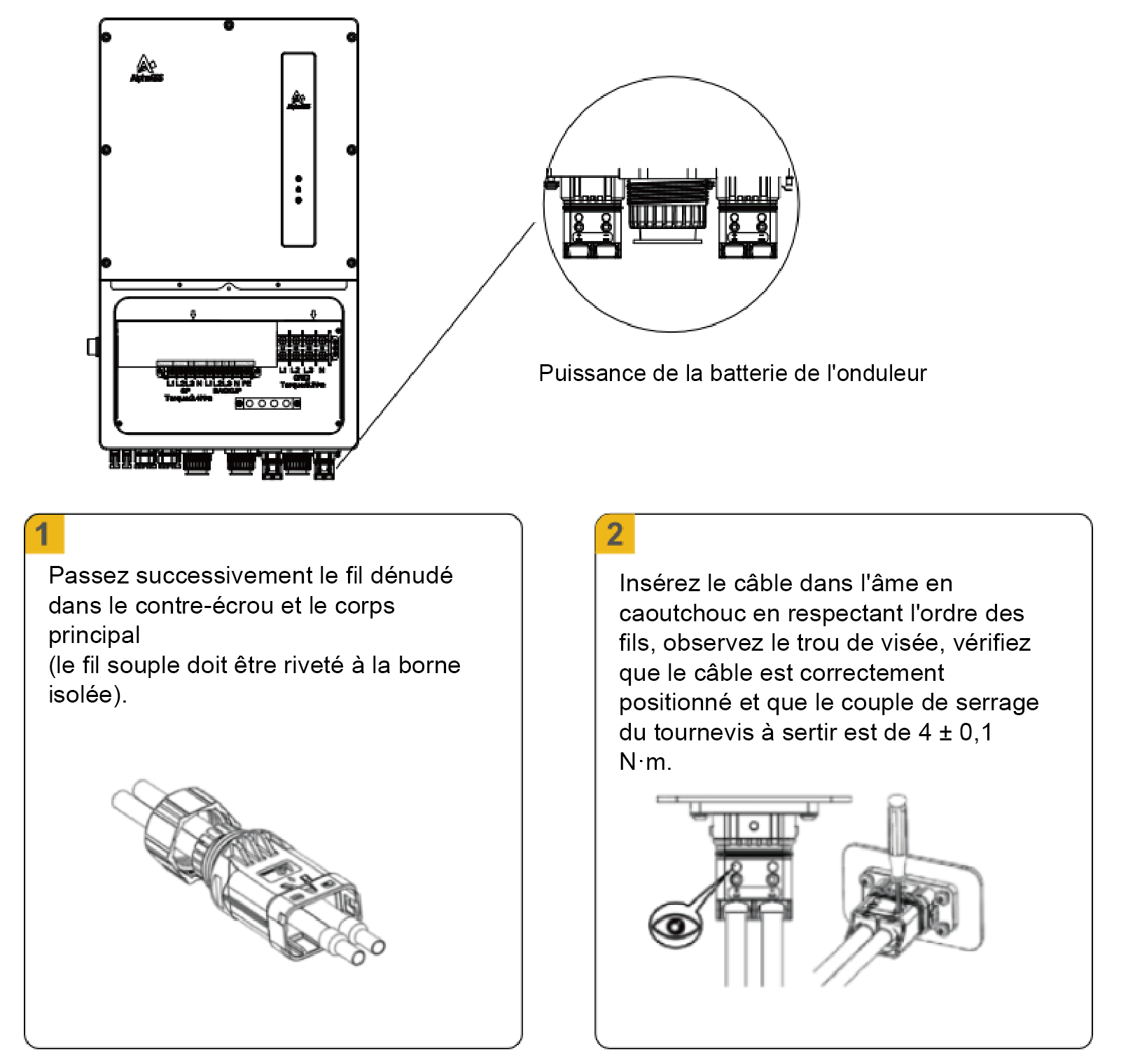

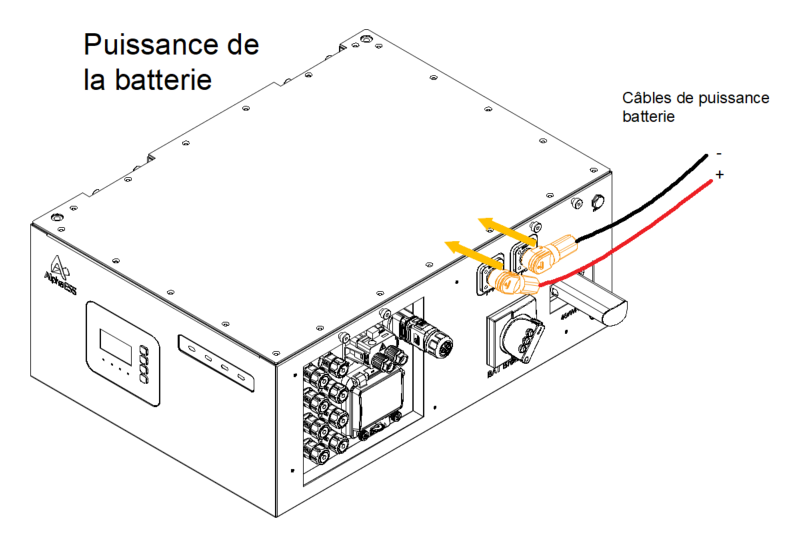

Raccordement d’alimentation de la batterie

1. Sortez le câble d'alimentation de la batterie du compartiment accessoires du boîtier haute tension.
2. Insérez l'extrémité du faisceau de câbles munie de bornes dans les ports BAT+ et BAT− du boîtier haute tension.

1. Retirez la protection en silicone souple de l'autre extrémité du faisceau de câbles et faites-le passer par la borne étanche de l'onduleur pour le connecter à BAT+ et BAT−.

Connexion d'alimentation auxiliaire CA

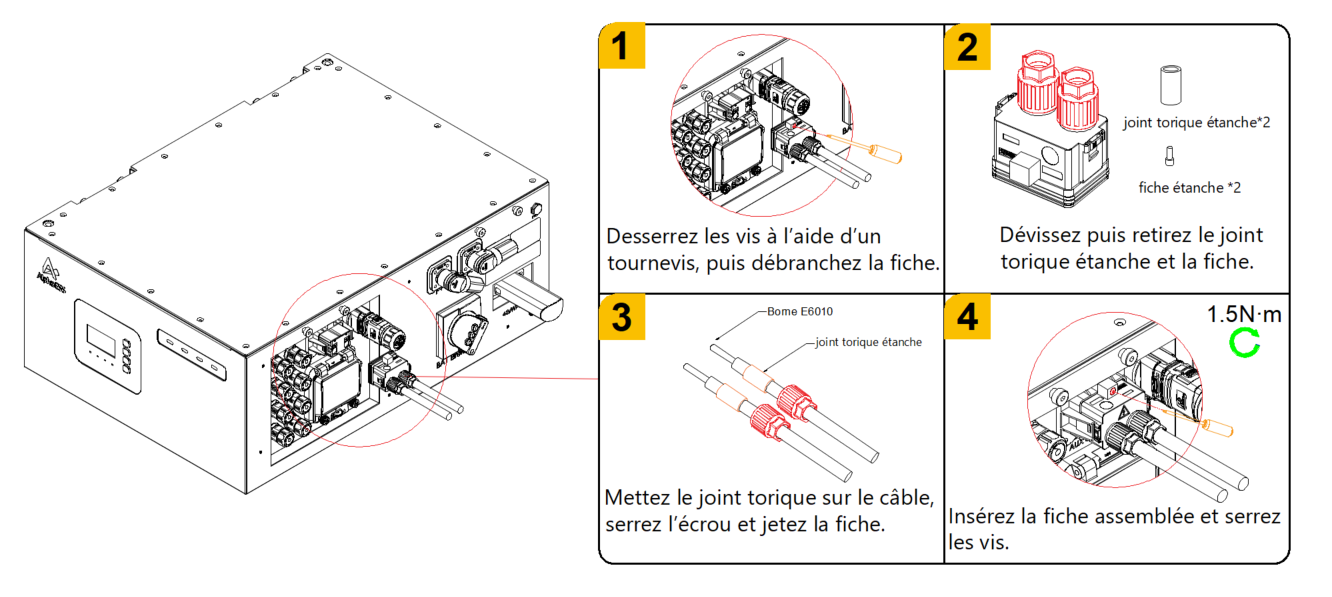

Pour l'installation de 5 à 9 batteries, utilisez des câbles d'alimentation de 4 mm². Pour l'installation de 10 à 18 batteries, utilisez des câbles d'alimentation de 6 mm².

Exigences en matière de faisceau de câbles : 12 AWG (4 mm²) ~ 10 AWG (6 mm²), avec diamètre extérieur d'isolation de 3,8 ~ 5,2 mm.

Les bandes chauffantes sont alimentées par le système d’alimentation auxiliaire. Le raccordement de l’alimentation auxiliaire est obligatoire lorsque la bande chauffante est activée.

Si la température ambiante est susceptible de descendre en dessous de 0 °C, le câble d’alimentation auxiliaire doit être raccordé ; sinon, laissez l’interrupteur de l’alimentation auxiliaire sur Arrêt lorsque l’alimentation auxiliaire CA n’est pas raccordée.

Raccordement réseau, secours et DG

DANGER

Avant d'installer les câbles d'alimentation CA, assurez-vous que les disjoncteurs (OCPD) sont hors tension.

Utilisez un multimètre pour vérifier que les tensions alternatives sont de 0 Vca avant de poursuivre.

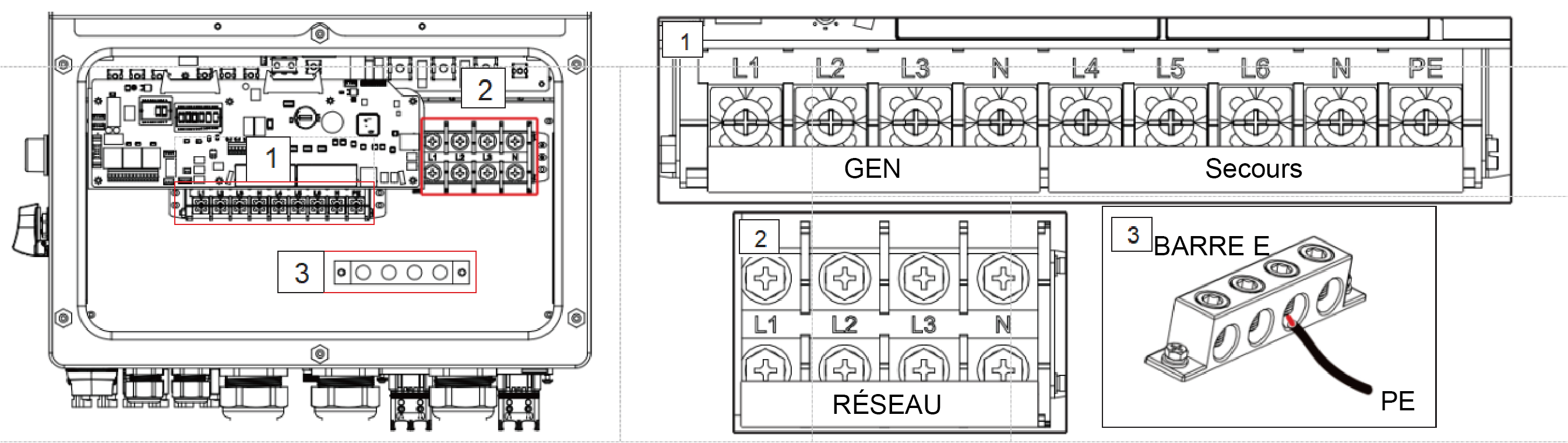

Il existe trois jeux de bornes de sortie CA et leur procédure d'installation est identique. La température maximale de connexion des bornes CA et batterie est de 85 °C.

Modèle	Port générateur	Port de secours	Port réseau	Barre de terre
Taille du câble	3 AWG/4 AWG	3 AWG/4 AWG	0 AWG/1 AWG	2 AWG
Couple	28,2 N m			20,3 N m
Câble	20-25 mm²	20-25 mm²	50 mm²	33 mm²

1. Acheminez les câbles CA du tableau des charges de secours et du tableau principal vers la boîte de raccordement de l'onduleur. Le tableau des charges de secours ne doit pas être connecté électriquement au tableau principal.
2. Dénudez 13 mm à chaque extrémité de chaque câble. Sertissez les cosses de type R aux extrémités.
3. Retirez les vis des bornes, insérez-les dans les cosses, puis serrez-les à l'aide d'une clé dynamométrique.
4. Veuillez vous référer aux étiquettes des bornes pour connecter les câbles CA aux bornes appropriées. Le couple de serrage recommandé pour les presse-étoupes est de 7 à 7,5 N·m. Afin de garantir l'étanchéité, l'opérateur doit vérifier régulièrement le serrage de l'installation.

REMARQUE :

Désormais, pour les différents lots, l'onduleur, après livraison, sera soumis au marquage sérigraphié suivant. Par rapport à l'ancienne version, la fonction du terminal correspondant reste inchangée, de même que le mode de connexion du câble.

Nous avons ajouté le marquage des données de couple pour faciliter l'installation sur site. (Dans ce manuel, certains schémas utilisent le marquage de l'ancienne version ; l'installation correspondante doit être adaptée à votre machine.)

Exigences relatives aux ports de secours de l'onduleur et du générateur :

1. Charge résistive et charge avec disjoncteur différentiel : la charge résistive monophasée ne doit pas dépasser 100 % de la puissance nominale monophasée de l'onduleur, et la charge avec disjoncteur différentiel ne doit pas dépasser 60 % de la puissance nominale de l'onduleur.
2. Charge moteur : le client doit être vigilant quant à la puissance d'impulsion au démarrage de la charge et s'assurer qu'elle ne dépasse pas les limites de puissance et de durée de la courbe de surcharge.
3. Charge RLC : la puissance totale de la charge ne doit pas dépasser la puissance nominale de l'onduleur. Le courant de crête instantané (courant d'impulsion de crête) lors de la commutation de la charge ne doit pas dépasser deux fois le courant nominal de l'onduleur, et le facteur de puissance minimal ne doit pas être inférieur à 0,8.
4. Charge mixte : à l'exception de la charge RLC, la charge moteur et la charge avec disjoncteur différentiel doivent être réduites proportionnellement.
5. Transformateur d'isolement : en cas de démarrage avec un transformateur, il est impératif de veiller à ce que le courant d'appel ne dépasse pas deux fois le courant nominal et que la puissance d'appel ne dépasse pas les limites de la courbe de surcharge ; dans le cas contraire, une fonction de démarrage progressif doit être ajoutée au transformateur.

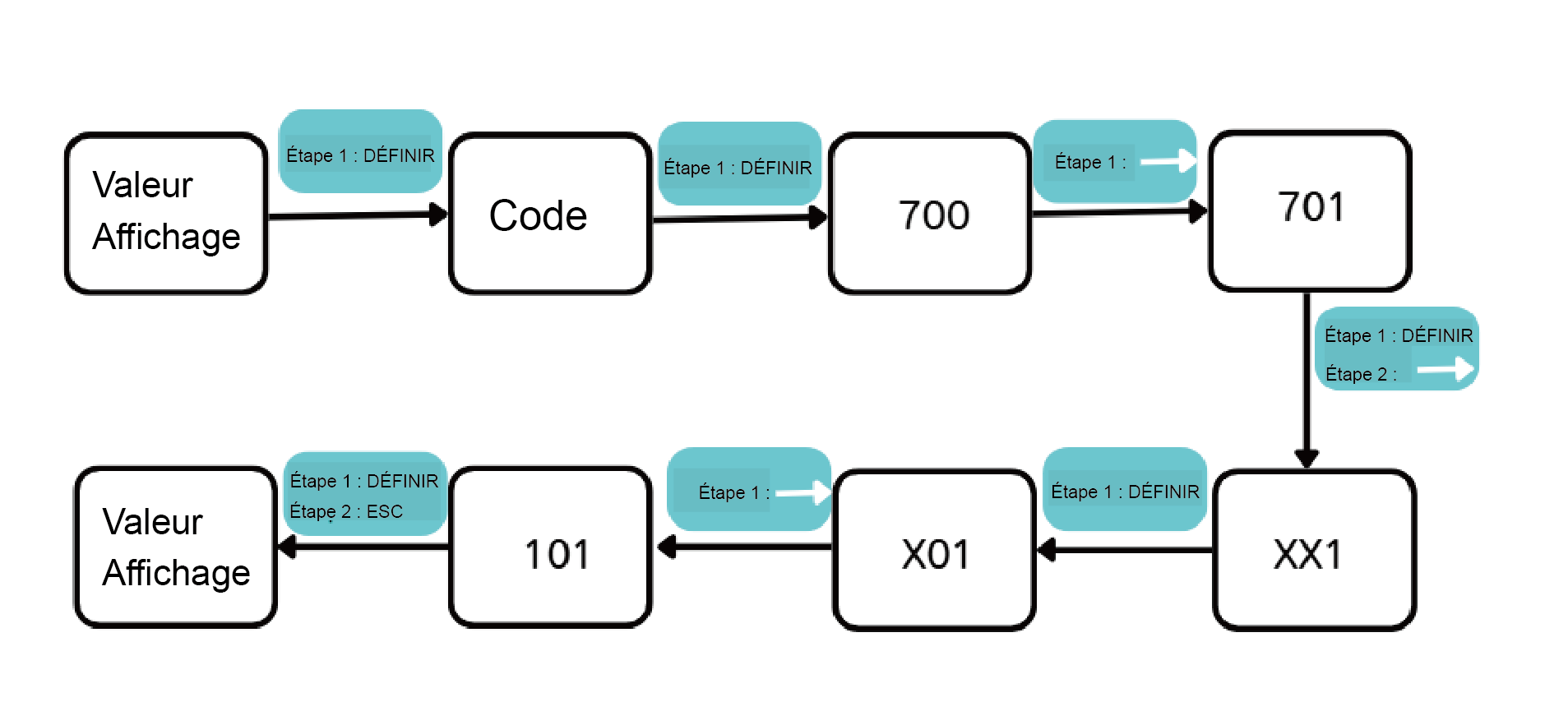

Paramètres du compteur

L'adresse par défaut du compteur est celle du compteur de réseau électrique. Si un onduleur PV est ajouté côté réseau, un compteur supplémentaire doit être installé et son adresse doit être définie sur 121. Voici la procédure de configuration de l'adresse de communication du compteur :

Câblage de connexion parallèle

Câblage de communication

1. Les kits accessoires de faisceau de parallélisation sont vendus séparément ; un kit supplémentaire est nécessaire par unité supplémentaire mise en parallèle.
2. Retirez le câble Ethernet du pack d'accessoires de faisceau de connexion parallèle. Connectez une extrémité du câble au port « Parallel » d'un boîtier haute tension, et l'autre extrémité au port « Parallel » du boîtier haute tension d'un autre système, et ainsi de suite.

1. Retirez l'autre câble Ethernet du pack d'accessoires de faisceau de connexion parallèle. Connectez une extrémité, via la borne étanche « COM » située en bas d'un onduleur, à la borne « P-A » ou « P-B » de cet onduleur, et l'autre extrémité à la borne « P-A » ou « P-B » de l'onduleur d'un autre système, et ainsi de suite.

1. Sortez les résistances du pack d'accessoires de faisceau de connexion parallèle et insérez-les respectivement dans les ports « Parallel » libres du premier et du dernier boîtier haute tension du système parallèle.

1. Enfin, positionnez les deux interrupteurs DIP 1 et 2 de l’onduleur de l’unité maître et de la dernière unité esclave sur MARCHE ; ne modifiez pas les réglages de tous les autres appareils.

Câblage électrique

Le câblage électrique en parallèle est décrit ci-dessous :

Harmonisez les longueurs de tous les câbles de branchement menant aux points de jonction afin de réduire le courant de circulation interne, optimiser la précision de régulation et prolonger la durée de vie du convertisseur de stockage d’énergie (PCS).

Mise en service

Mise en service sur plateforme cloud

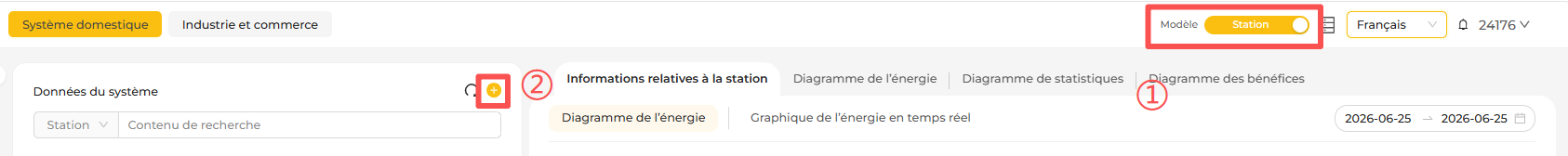

1. Une fois le câblage parallèle et la mise sous tension achevés, connectez le système au cloud, puis ajoutez le système parallèle via l’application mobile.
2. Créez une nouvelle installation parallèle sur la plateforme cloud conformément à l’illustration.

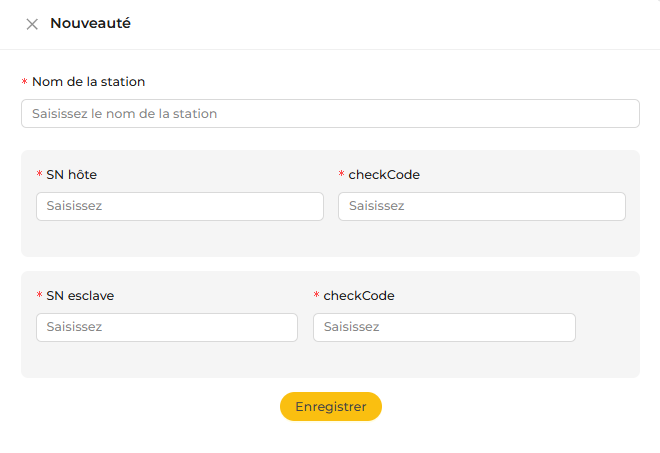

1. Saisissez les informations de l’installation parallèle et cliquez sur Enregistrer. Le système réalisera automatiquement la mise en réseau parallèle.

Mise en service sur site

Sur l’écran LCD du coffret haute tension, accédez à Réglages > Fonction > Parallélisation > Parallélisation CA, puis configurez le mode système, le nombre total d’unités parallèles et l’identifiant de parallélisation.

Pour l’unité maître : définissez le Mode système sur Maître. Nombre parallèle correspond au total des unités parallèles de l’installation.

Pour les unités esclaves : définissez le Mode système sur Esclave. L’ID parallèle esclave débute à 1.
