Installation

Paketprüfung

Prüfen Sie vor dem Auspacken, ob die Verpackung offensichtliche Beschädigungen aufweist. Sollten Sie einen Schaden feststellen, packen Sie das Produkt bitte nicht aus; überprüfen Sie die Modellbezeichnung und wenden Sie sich umgehend an Ihren Händler.

Überprüfen Sie nach dem Auspacken, ob alle Produkte unbeschädigt sind. Sollten Sie einen offensichtlichen äußerlichen Schaden feststellen, wenden Sie sich bitte umgehend an Ihren Händler.

Lieferumfang

Überprüfen Sie die Lieferung und alle Komponenten, um sicherzustellen, dass sie vorhanden und unbeschädigt sind.

Sollten die verpackten Komponenten unvollständig oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

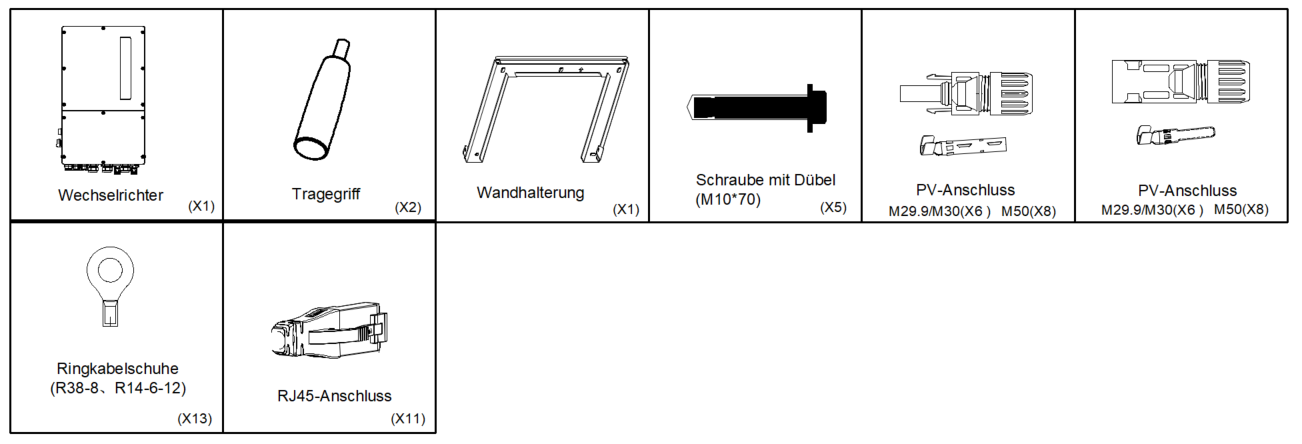

PCS：

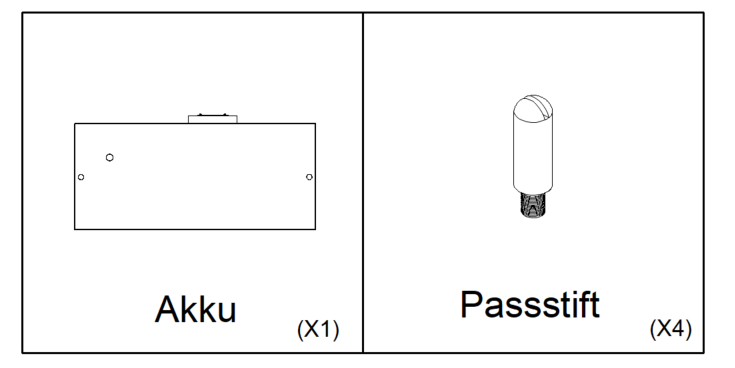

Akku:

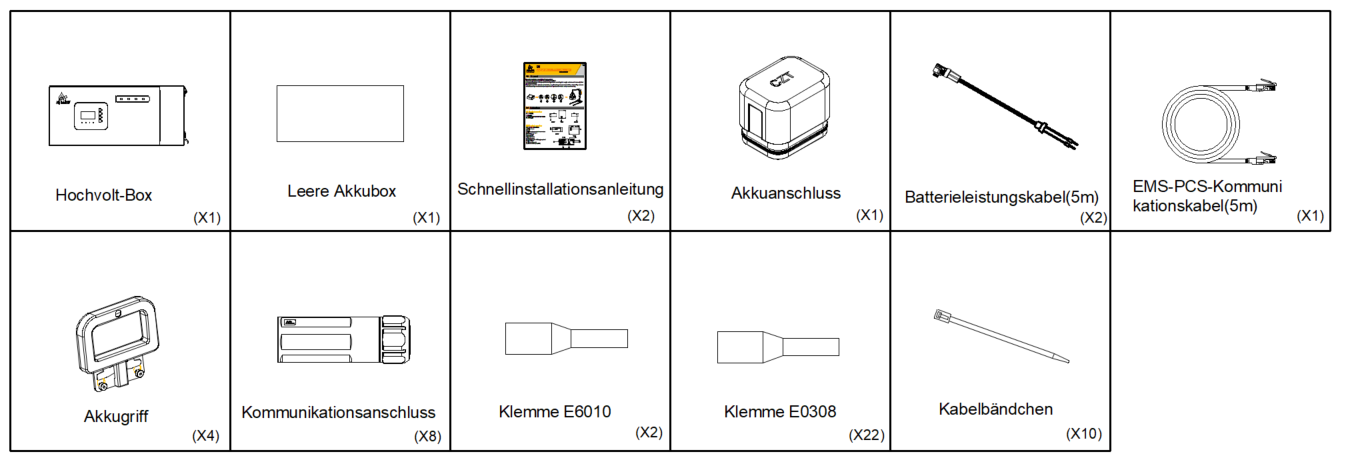

HV-Box (Hochvolt-Anschlussbox):

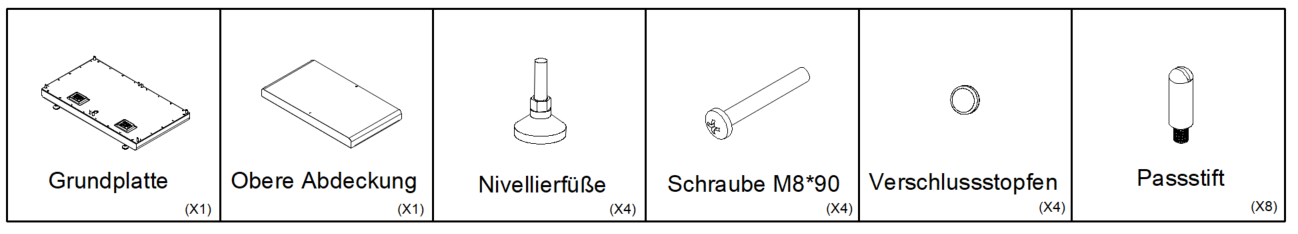

Grundplatte:

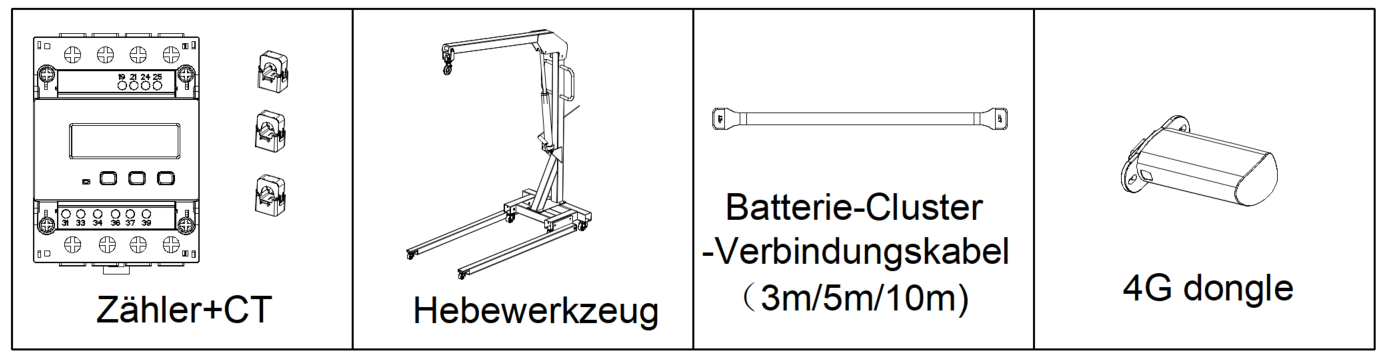

Sonstiges Zubehör:

Verwendung eines Krans

Sie können den Akku entweder mithilfe eines Krans oder ohne Kran montieren. Wenn für die Installation ein Kran verwendet wird, befolgen Sie bitte die folgenden Schritte:

Produktinstallation

Installation des Sockels

1. Nehmen Sie den Sockel aus dem Karton und bringen Sie ihn zum Aufstellungsort.
2. Stellen Sie sicher, dass der Aufstellungsort die Anforderungen in Abschnitt 1.6 erfüllt.

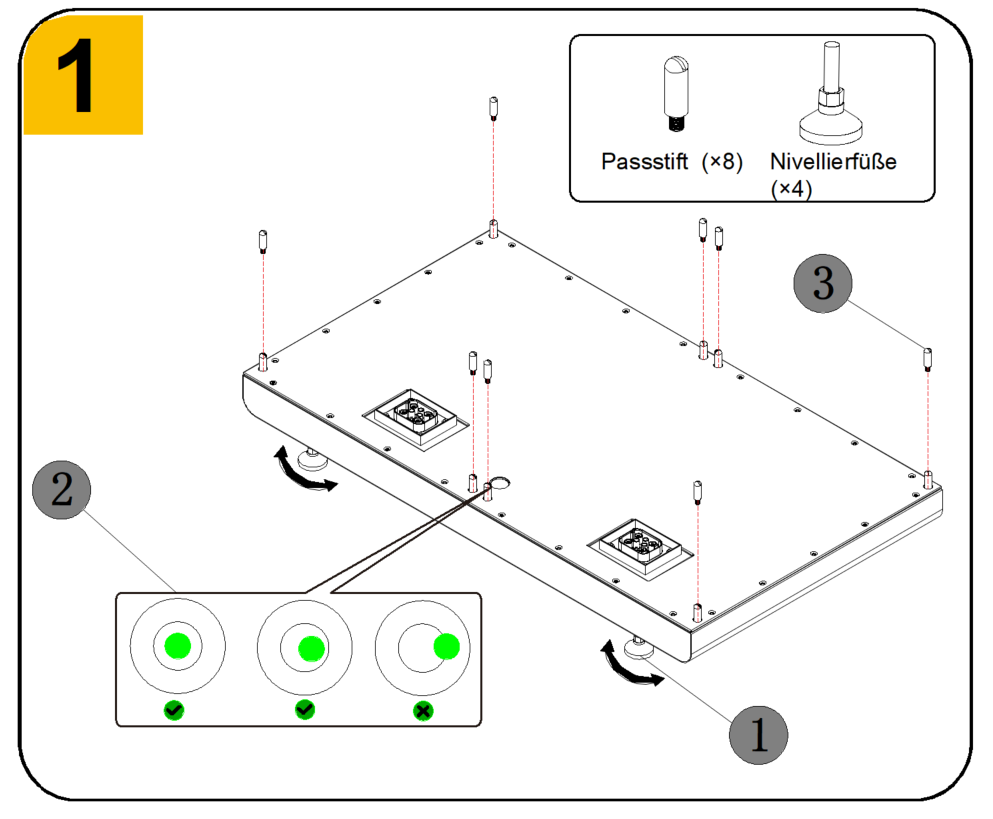

3. Bringen Sie zunächst die Stellfüße an und richten Sie den Sockel mithilfe der Wasserwaage am Sockel aus.
4. Nachdem die Nivellierung abgeschlossen ist, bringen Sie die im Zubehör enthaltenen Positionierungsstifte an.

Einbau des Akkus

Hinweis:

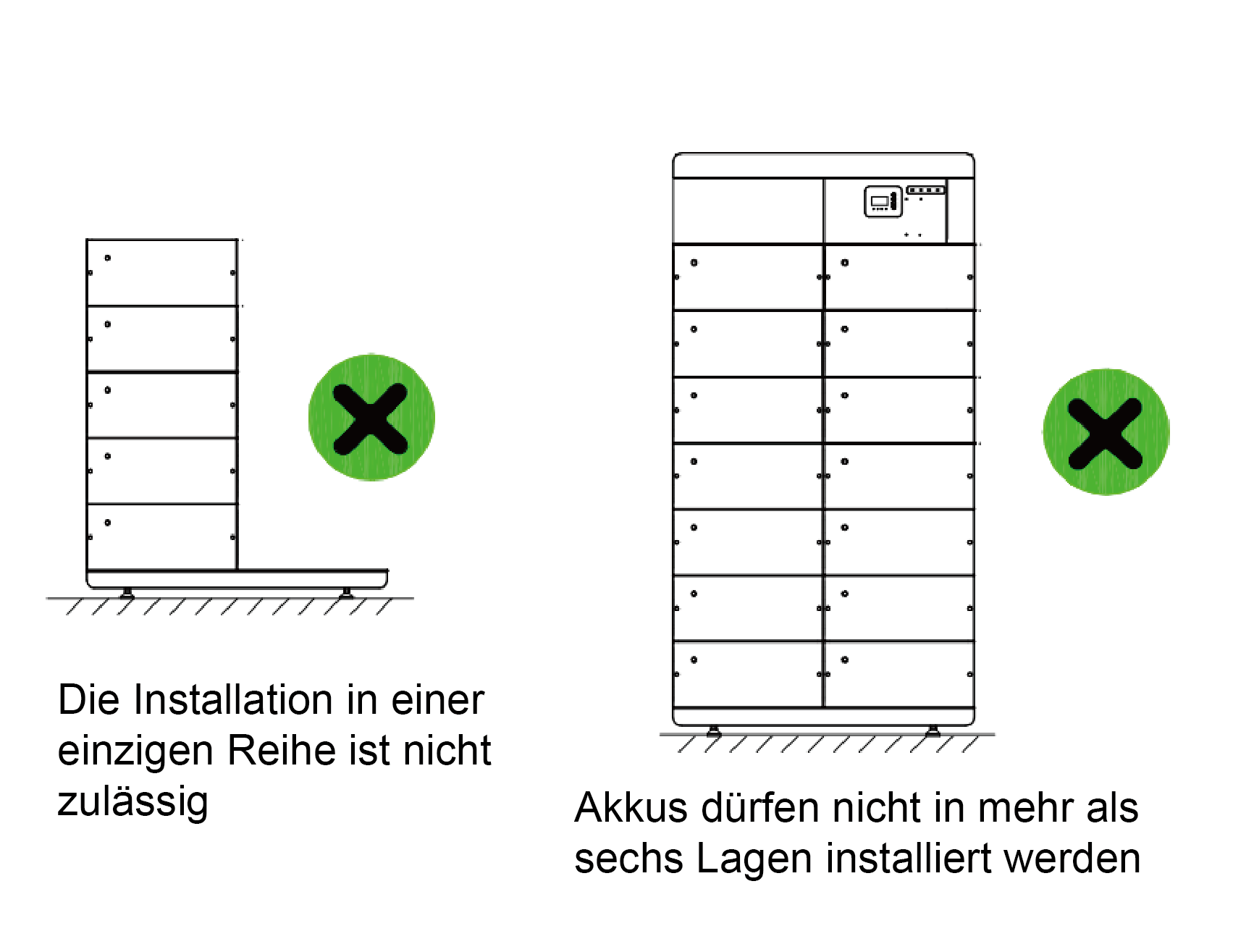

Die Akkus müssen reihenweise eingebaut werden; ein einspaltiger Einbau ist nicht zulässig. Jeder Sockel bietet Platz für maximal 12 Akkumodule und 1 Hochspannungskasten. Der Einbau von mehr als 12 Akkumodulen ist nicht zulässig.

1. Öffnen Sie die Verpackung des Hochspannungskastens und nehmen Sie die vier Griffe aus dem Zubehör des Hochspannungskastens heraus.
2. Nehmen Sie den Akku mithilfe der Griffe aus dem Karton und entfernen Sie die Schutzkappe vom Blindsteckverbinder des Akkus. An dieser Stelle können Sie den Akku entweder mithilfe von Hebewerkzeugen einbauen oder ihn von Hand tragen und einbauen.

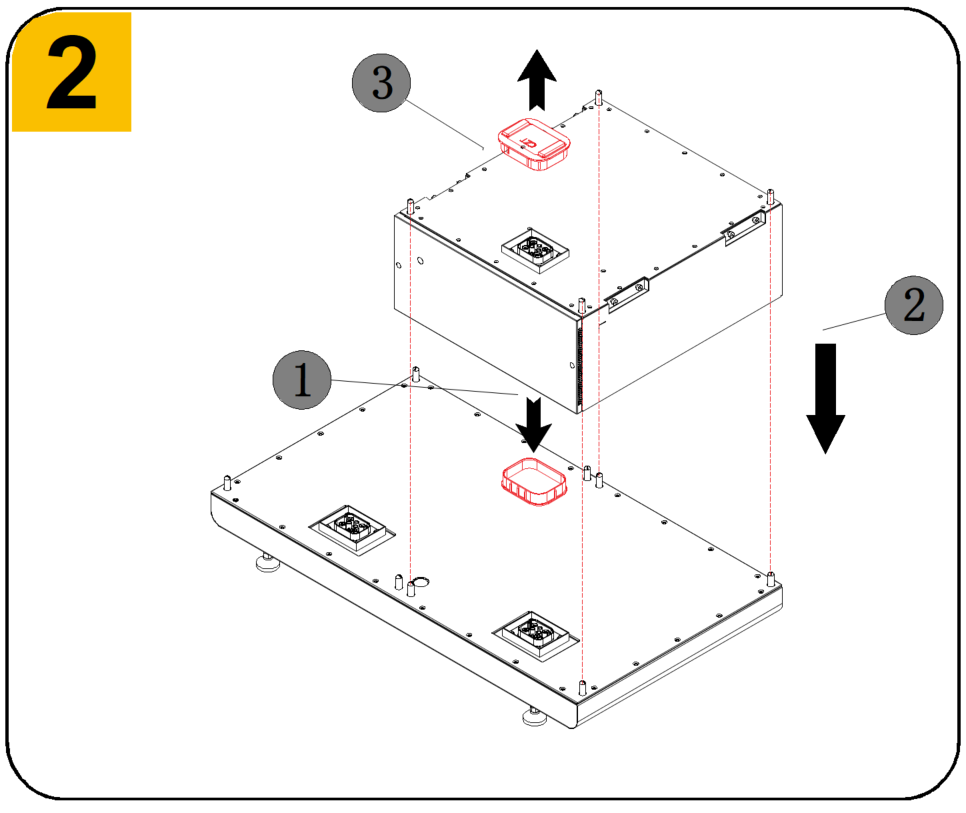

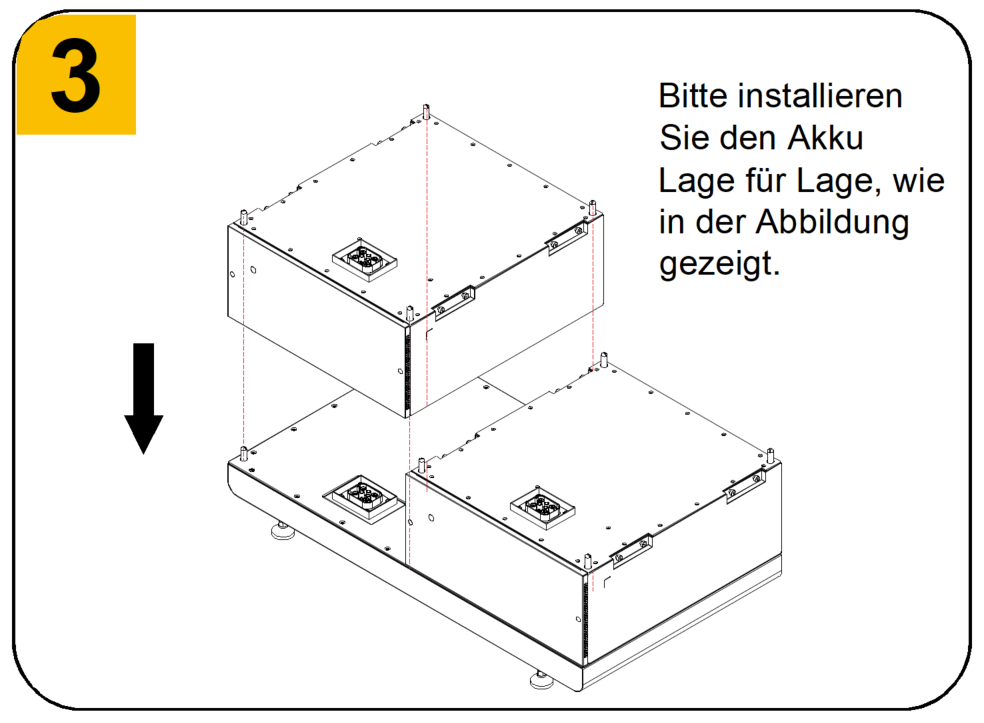

3. Setzen Sie den Akku auf den Sockel. Nachdem Sie einen Akku installiert haben, nehmen Sie die Positionierungsstifte aus dem Zubehörset für den Akku und befestigen Sie sie am Akku.

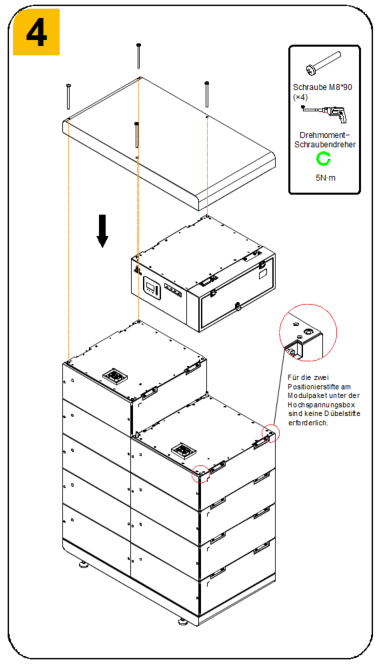

1. Bringen Sie den Hochspannungskasten oben an. (Der Hochspannungskasten muss auf der rechten Seite des Akkus installiert werden, wie in der folgenden Abbildung dargestellt.)
2. Bringen Sie die Abdeckplatte oben an, nehmen Sie dann die Schrauben aus dem Zubehörpaket für die obere Abdeckung und befestigen Sie diese an der oberen Abdeckung.

PCS-Installation

1. Befestigen Sie den Wechselrichter an einer Wand oder einer Konstruktion, die sein Gewicht tragen kann.
2. Der Wechselrichter muss senkrecht installiert werden, wobei der Neigungswinkel maximal ±5° betragen darf. Wenn dieser Winkel überschritten wird, kann dies zu einer Verringerung der Ausgangsleistung führen.
3. Um eine Überhitzung zu vermeiden, stellen Sie sicher, dass der Luftstrom um den Wechselrichter nicht behindert wird. Die Anforderungen für den Einbauabstand finden Sie in Abschnitt 1.6.4.

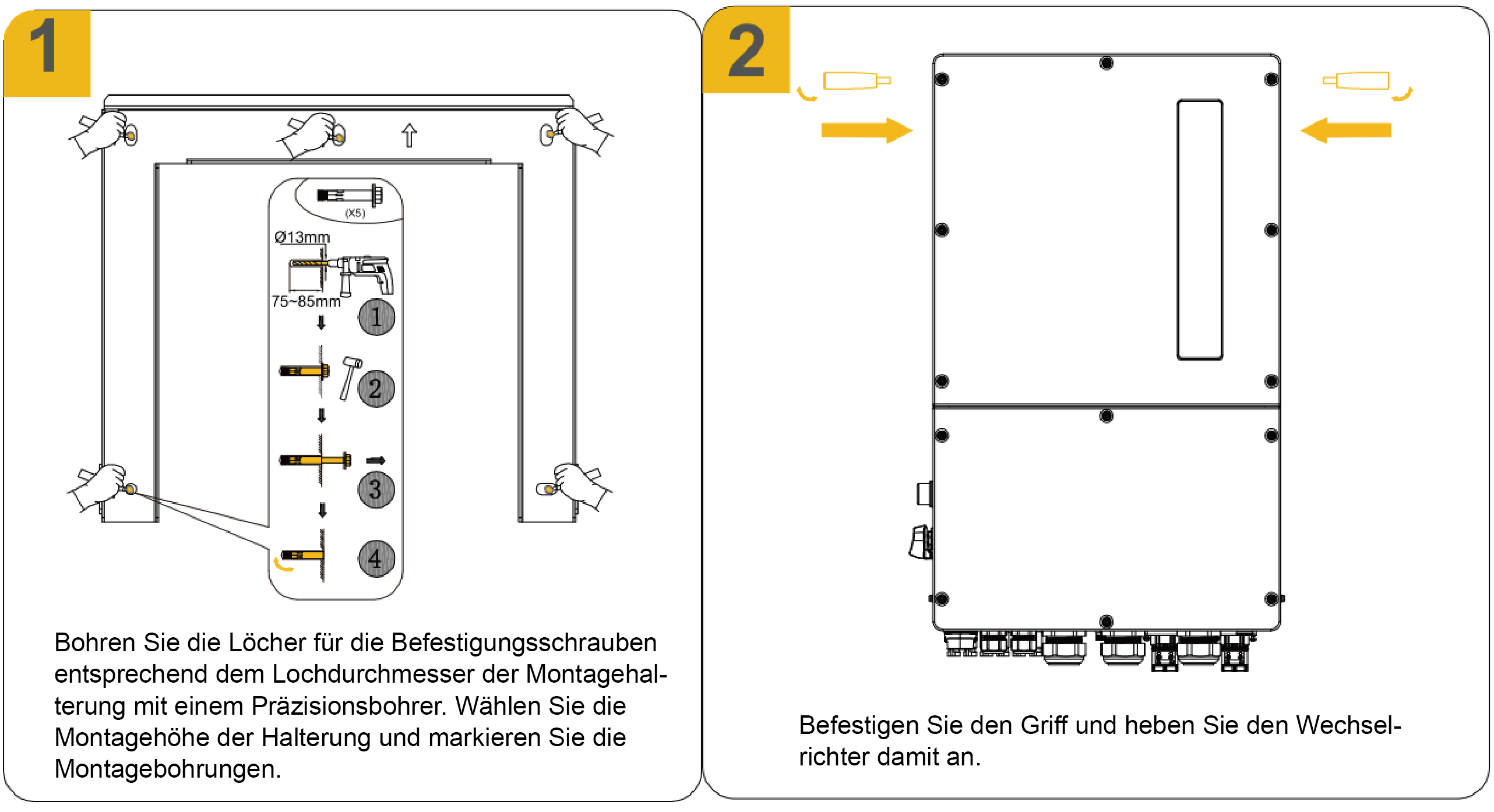

4. Wählen Sie die Installationshöhe der Halterung aus und markieren Sie die Positionen der Befestigungslöcher. Bei Ziegelwänden müssen die Positionen der Befestigungslöcher mit den Spreizbolzen übereinstimmen.

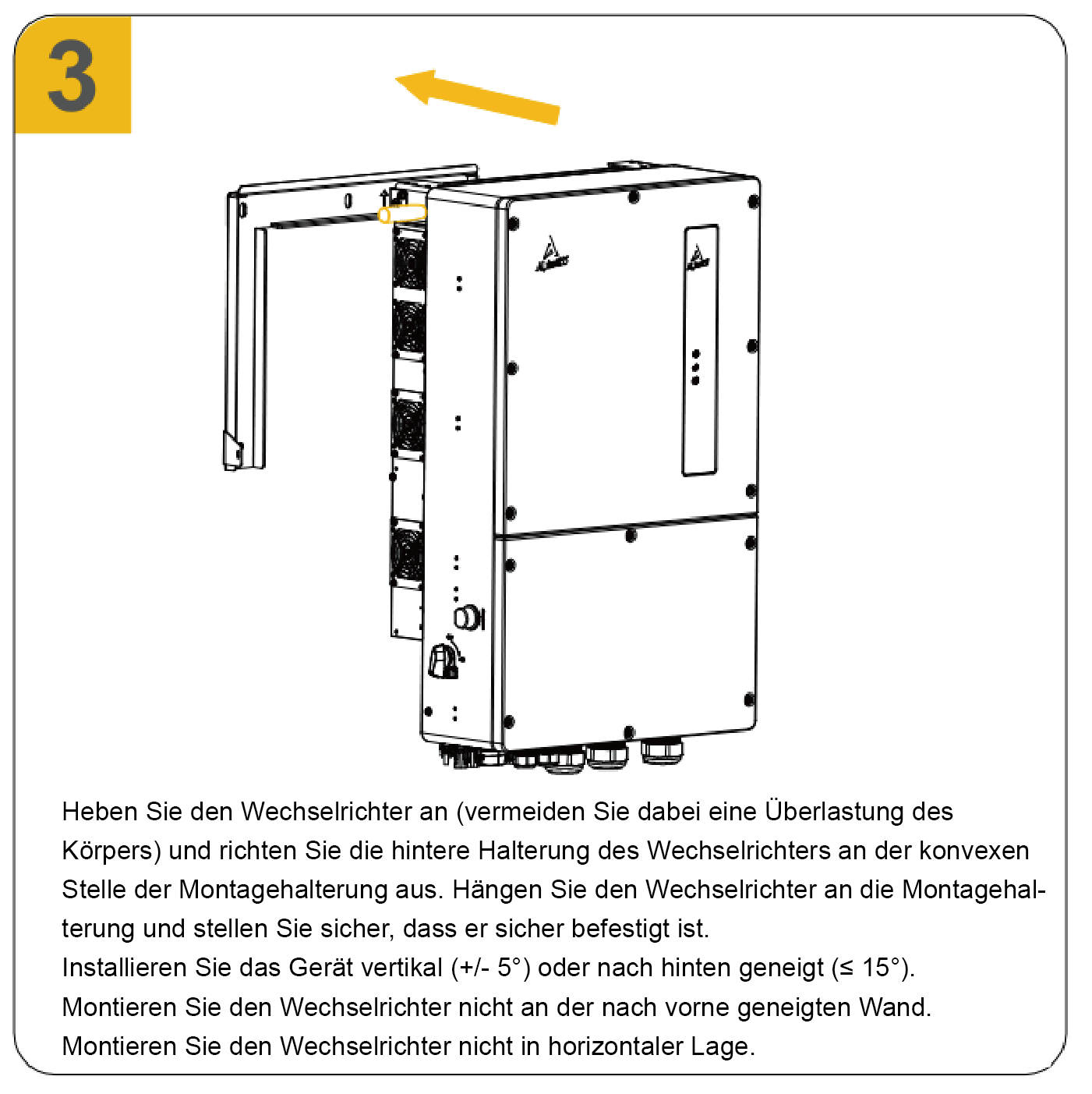

5. Heben Sie den Wechselrichter an, richten Sie die Halterung auf der Rückseite des Wechselrichters an der erhöhten Fläche der Montagehalterung aus, hängen Sie den Wechselrichter in die Montagehalterung ein und vergewissern Sie sich, dass er fest sitzt.

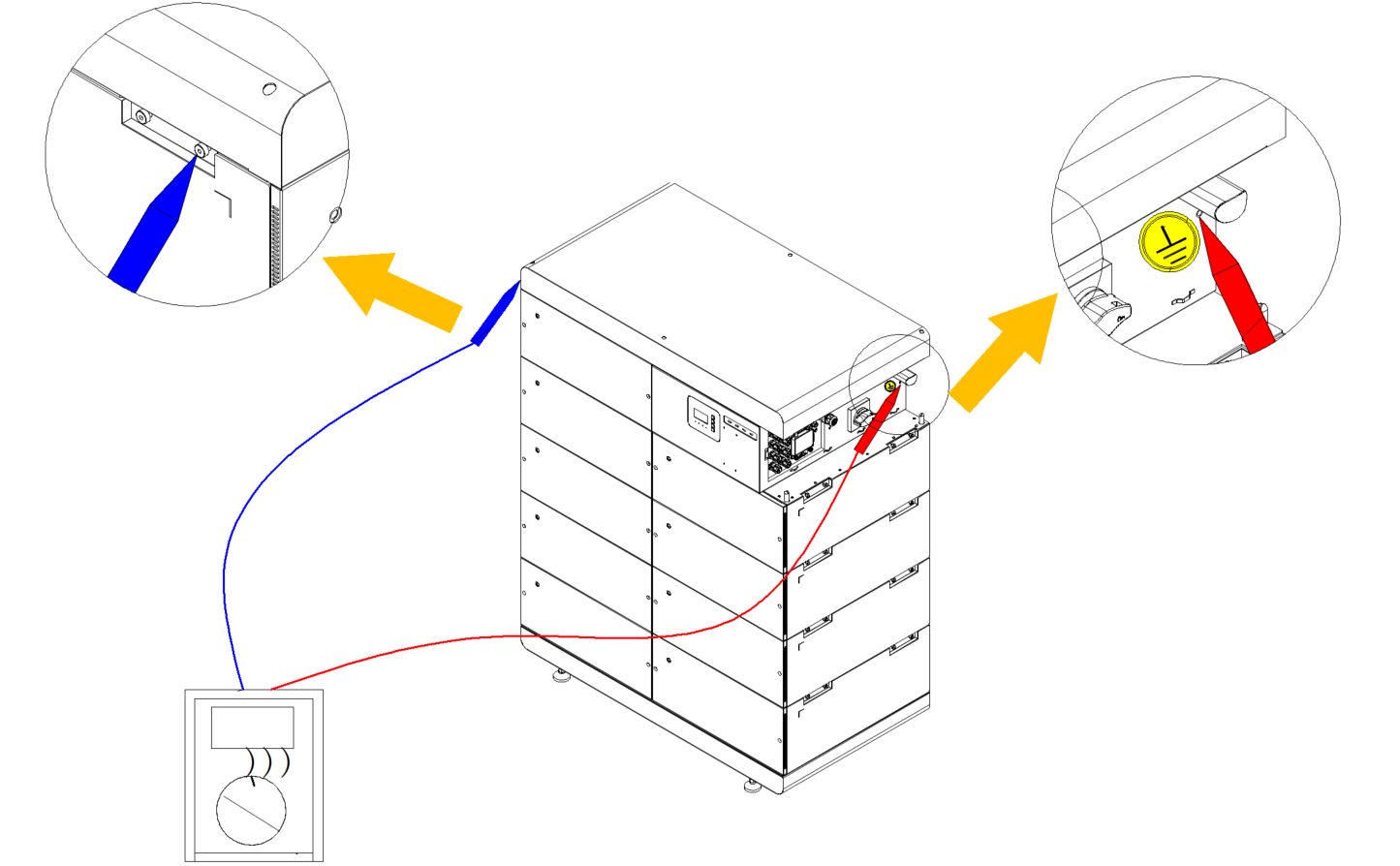

Durchgangsprüfung

Nach der Montage prüfen Sie mit der Durchgangsfunktion eines Multimeters die Verbindung zwischen Hochspannungskasten und der letzten aktiven Batterie und stellen Sie einen einwandfreien Durchgang sicher.

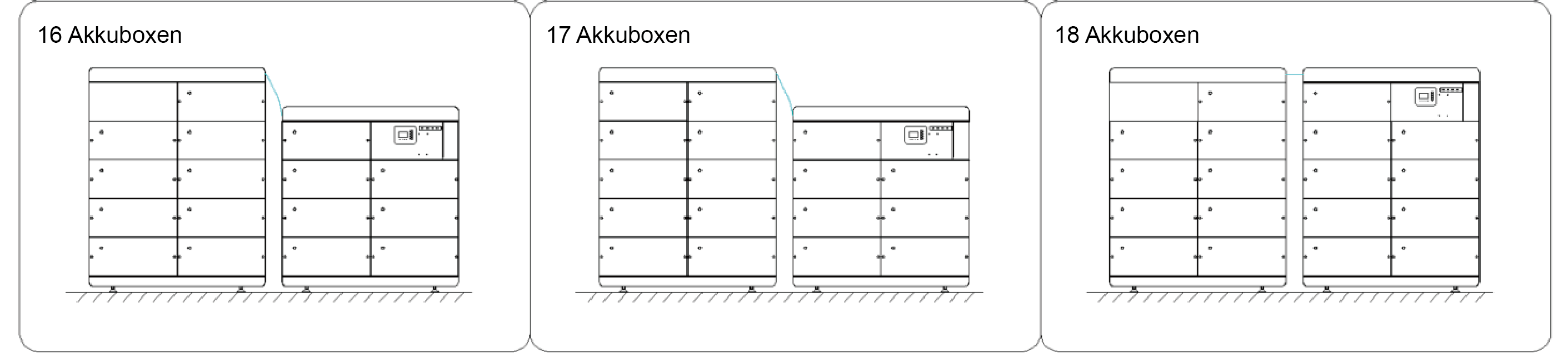

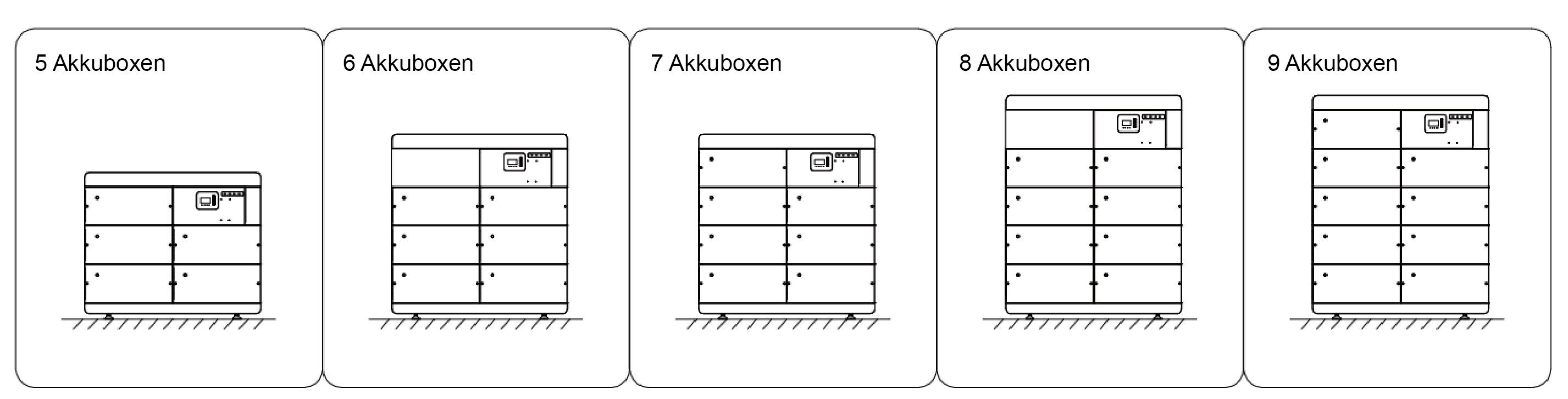

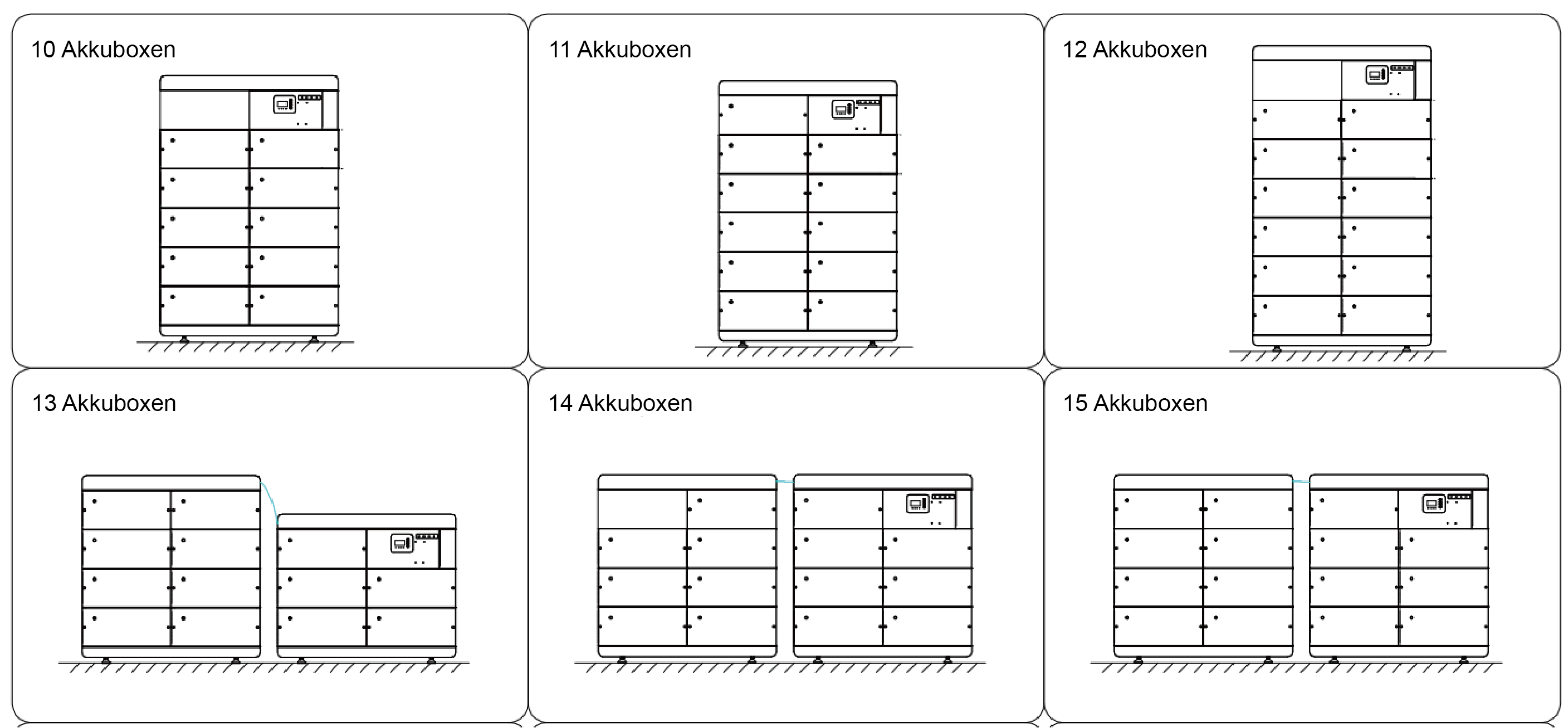

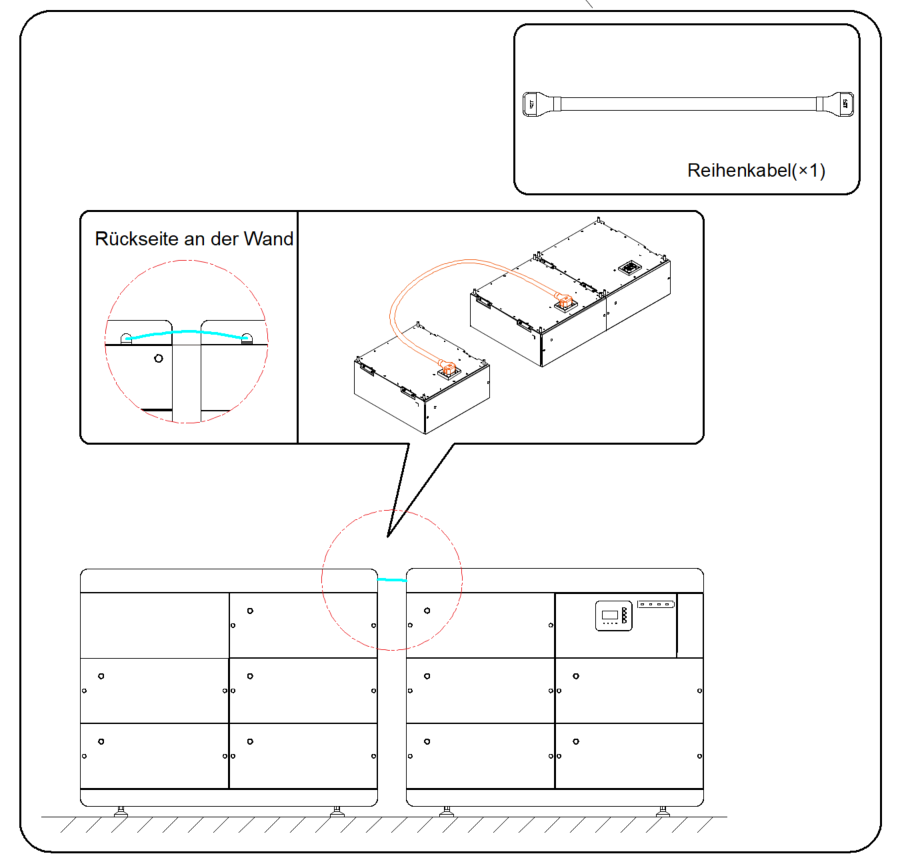

Weitere Installationsmöglichkeiten für Akkus

Wenn zwei Sockel verwendet werden, muss ein Kabelbaum für die Verbindung zwischen den Clustern separat bestellt werden. Dieser Kabelbaum ist in den Längen 3 m und 5 m erhältlich. Nachfolgend finden Sie die detaillierte Anordnung und Verkabelung:

Elektrische Anschlüsse

Anforderungen an die Kabel

Nr.	Kabel	Typ	Quelle
1	PV-Netzkabel	Standard-PV-Kabel (empfohlener Typ: H1Z2Z2-K) 4 bis 6 mm²	Vom Installateur gekauft
2	Wechselstrom (Netz)	Flexibles Kabel 50 mm²	Vom Installateur gekauft
3	Wechselstrom (Notstromversorgung)	Flexibles Kabel 20-25 mm²	Vom Installateur gekauft
4	Verkabelung für die Hilfsstromversorgung	Es wird die Verwendung eines 10AWG/6mm²-Kabels mit einer Strombelastbarkeit von ≥35 A und einem Außendurchmesser von ≤5,2 mm empfohlen	Vom Installateur gekauft
5	PE-Kabel (High-voltage box)	Empfehlung: 35 mm²
6	PE-Kabel (Akku)	Empfehlung: 35 mm²	Vom Installateur gekauft
7	PE-Kabel (Wechselrichter)	Empfehlung: 35 mm²	Vom Installateur gekauft
8	DI/DO	Es wird empfohlen, drei vieradrige Kabel mit einem Durchmesser von 24 AWG/0,2 mm² bis 22 AWG/0,5 mm² zu verwenden	Vom Installateur gekauft

Systemerdung

Gefahr durch Stromschlag

Bevor Sie mit den elektrischen Anschlüssen arbeiten, stellen Sie bitte sicher, dass der PV-Schalter sowie alle Wechselstrom- und Akkuschutzschalter im Energiespeichersystem ausgeschaltet sind und nicht versehentlich oder unbeabsichtigt wieder eingeschaltet werden können.

Alle Komponenten des Energiespeichersystems – Hochspannungskasten, Sockel und Wechselrichter – sind mit Erdungsklemmen ausgestattet. Bei der Montage vor Ort muss entweder der Hochspannungskasten oder der Sockel geerdet werden; der Wechselrichter ist zwingend zu erden.

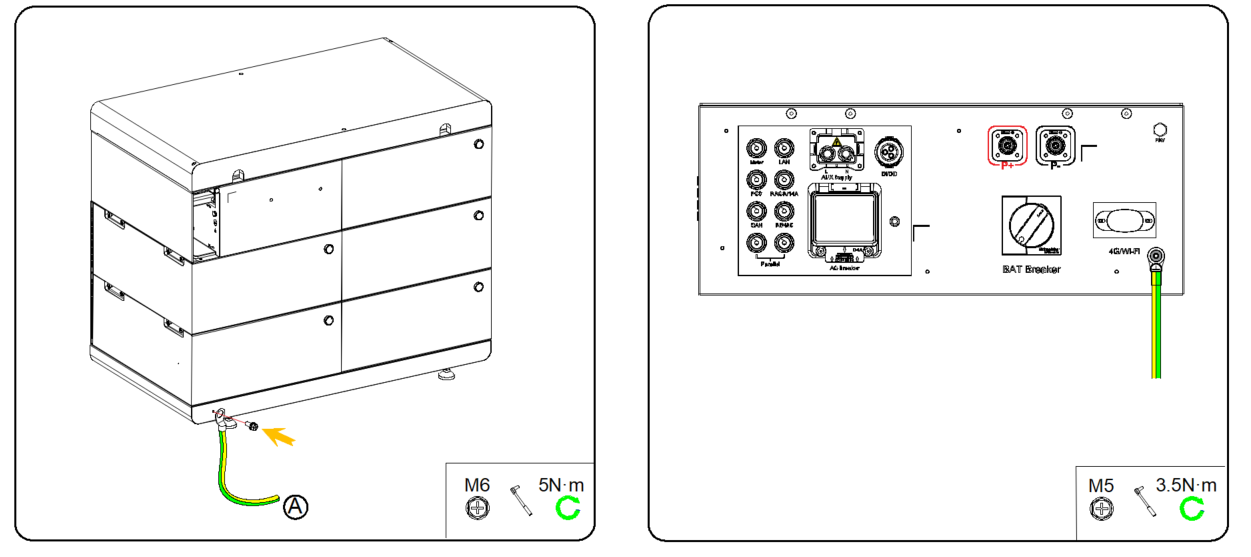

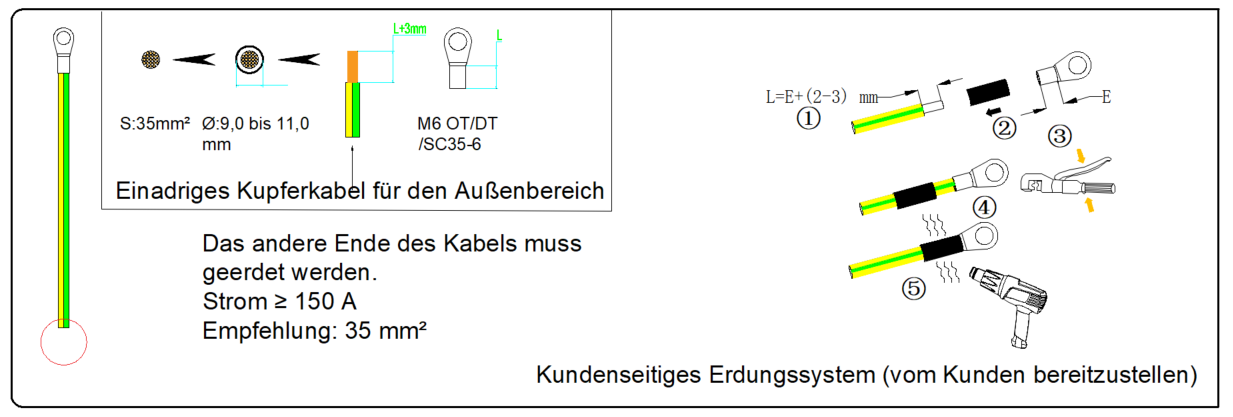

Auf der Batterieseite ein OT-Kabelschuh M6 vorbereiten, die Isolierung des Erdungskabels abisolieren, den abisolierten Leiter in die Hülse des OT-Kabelschuhs einführen und mit einem Presswerkzeug verpressen.

Den Erdungskabelschuh mit einem Schraubendreher bei einem Anziehdrehmoment von 5 N·m an die Batterie anschließen.

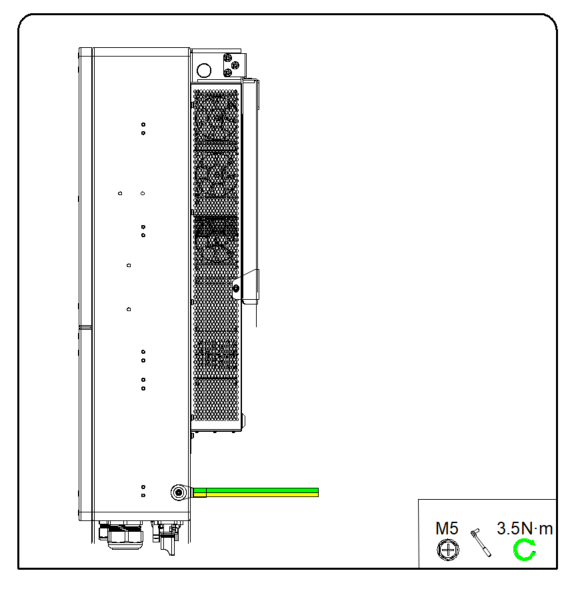

Auf der Wechselrichterseite einen OT-Kabelschuh M5 vorbereiten, die Isolierung des Erdungskabels abisolieren, den abisolierten Leiter in die Hülse des OT-Kabelschuhs einführen und mit einem Presswerkzeug verpressen.

Den Erdungskabelschuh mit einem Schraubendreher bei einem Anziehdrehmoment von 3,5 N·m am Wechselrichter befestigen.

Nach Abschluss der Erdung muss die Erdung des Akkus überprüft werden. Berühren Sie mit der Plus- und der Minus-Messspitze eines Multimeters die entsprechenden Anschlüsse am Akku und überprüfen Sie, ob die Erdung erfolgreich hergestellt wurde.

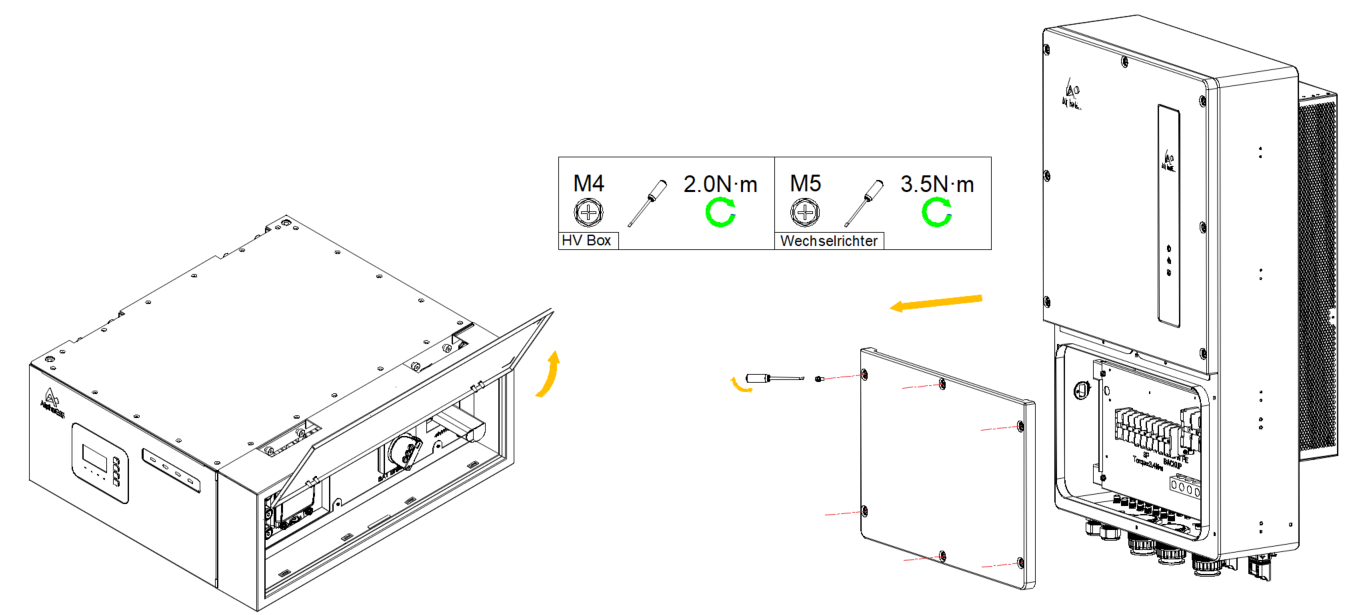

Deckel öffnen und abnehmen

Den Deckel des Hochspannungsschrankes aufklappen.

Die Seitenabdeckung des Wechselrichters abnehmen.

Kommunikationsanschluss

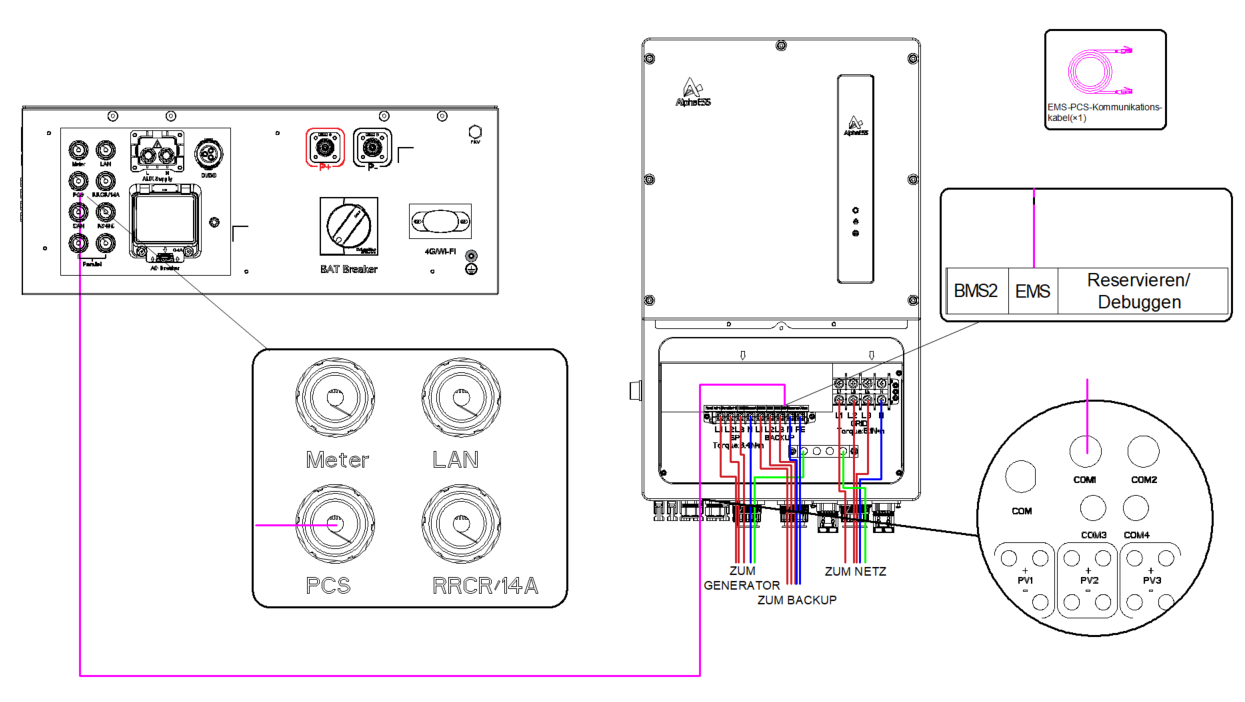

Kommunikationsanschluss zwischen EMS und PCS

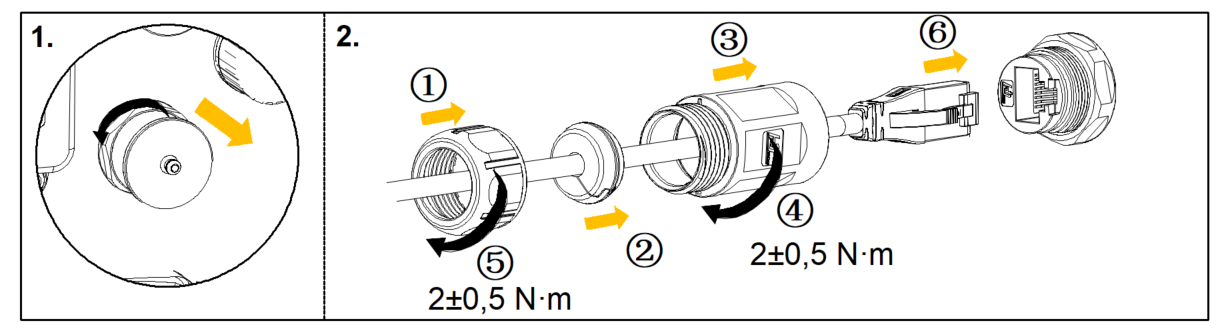

Ziehen Sie das Ethernet-Kabel aus dem Hochspannungskasten heraus. Führen Sie ein Ende des Kabels durch die wasserdichte Klemme in die Kommunikationsklemme „PCS“ des Hochspannungskastens ein und verbinden Sie das andere Ende über die wasserdichte Klemme des Wechselrichters mit der Klemme „EMS“ des Wechselrichters.

Kommunikationsanschluss des Zählers

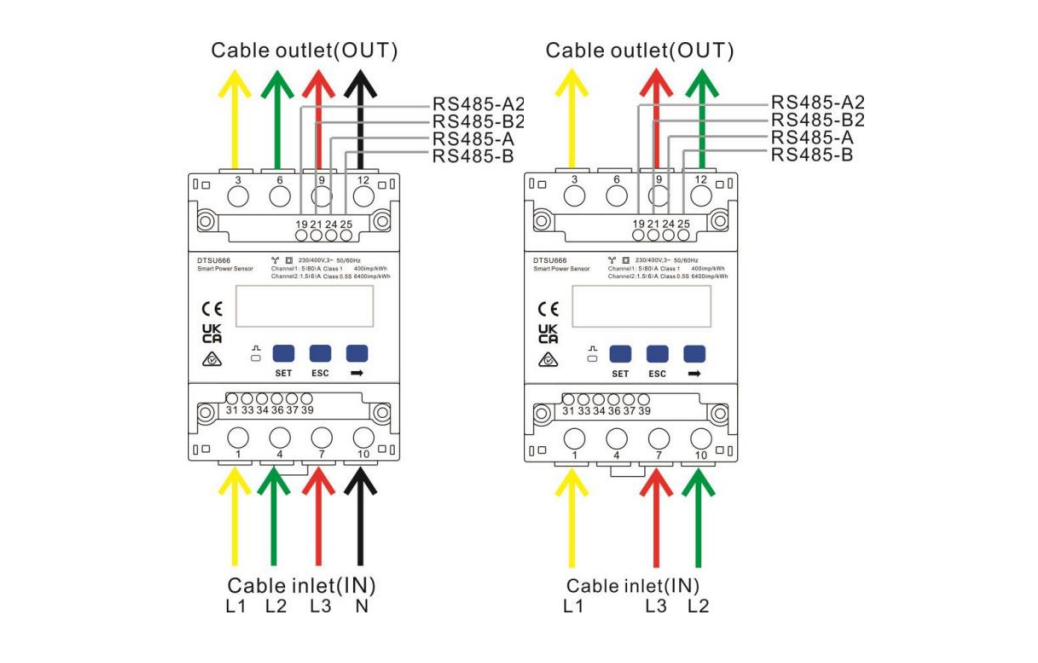

1. Schließen Sie die Netzphasen L1/L2/L3/N jeweils an die Klemmen 1/4/7/10 des Zählers an.
2. Führen Sie die Netzphase L1 durch den Stromwandler des Zählers von der P1-Seite zur P2-Seite. Verbinden Sie den Sekundäranschluss S1 des Stromwandlers mit der Messgerätklemme 31 und den Sekundäranschluss S2 des Stromwandlers mit der Messgerätklemme 33.
3. Führen Sie die Netzphase L2 durch den Stromwandler des Zählers von der P1-Seite zur P2-Seite. Verbinden Sie den Sekundäranschluss S1 des Stromwandlers mit der Messgerätklemme 34 und den Sekundäranschluss S2 des Stromwandlers mit der Messgerätklemme 36.
4. Führen Sie die Netzphase L3 durch den Stromwandler des Zählers von der P1-Seite zur P2-Seite. Verbinden Sie den Sekundäranschluss S1 des Stromwandlers mit der Messgerätklemme 37 und den Sekundäranschluss S2 des Stromwandlers mit der Messgerätklemme 39.
5. Der Kunde muss das Kommunikationskabel für den Zähler entsprechend der tatsächlichen Entfernung zum Aufstellungsort des Zählers bereitstellen. Schließen Sie ein Ende des Ethernet-Kabels wie in Abschnitt 3.5.6 beschrieben an den Anschluss „Meter“ im Hochspannungskasten an. Verbinden Sie am anderen Ende das grün-weiße Kabel des Ethernet-Kabels mit der Kommunikationsklemme „24“ des Messgeräts und das grüne Kabel mit der Klemme „25“.

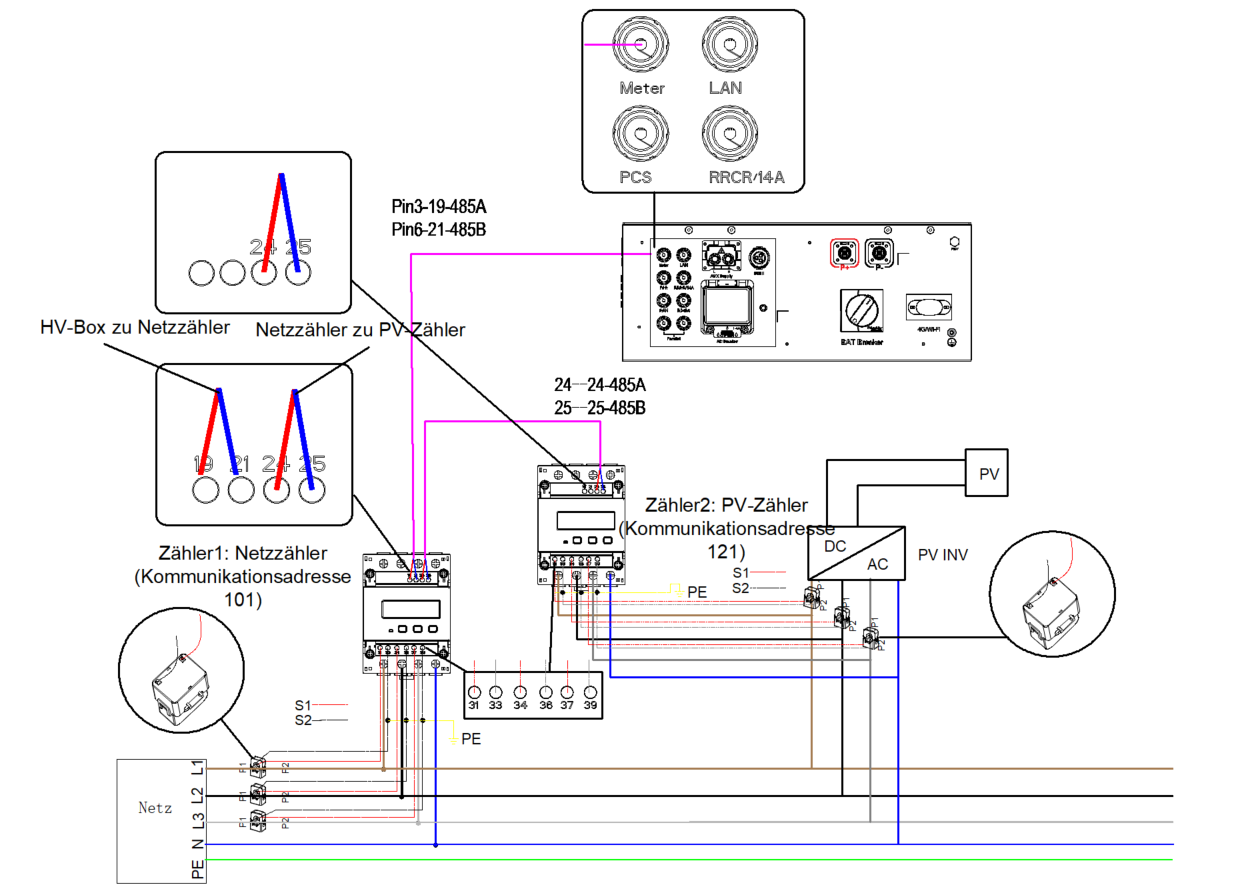

1. Bei Verwendung eines PV-Zählers müssen die beiden Zähler in Reihe geschaltet werden, d. h. Klemme „19“ des PV-Zählers muss mit Klemme „19“ des Netzzählers verbunden werden, und Klemme „21“ des PV-Zählers muss mit Klemme „21“ des Netzzählers verbunden werden.

1. Bei Anwendung der Direktverbindungsmethode ist sicherzustellen, dass der Strom weniger als 50 A beträgt. Die Installationsvorgehensweise lautet wie folgt.

Bei Anwendung des Direktanschlussverfahrens muss zudem der Anschlussmodus am Stromzähler entsprechend den im folgenden Bild dargestellten Vorgehensweisen geändert werden.

1. Der Stromzähler DTSU666 mit Anschluss von 6 Stromwandlern wird unterstützt. Hinweis: Diese Stromwandler verfügen über einen engen Messbereich und dürfen nicht parallel geschaltet werden.

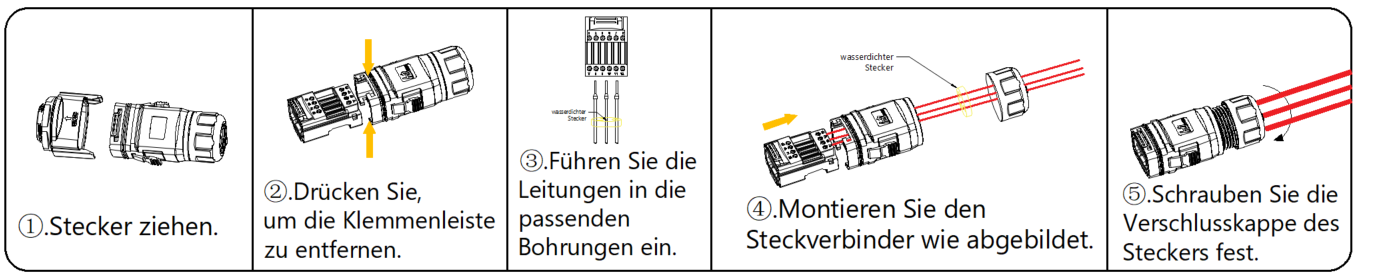

DI/DO Kommunikationsverbindung

1. Drücken Sie die Griffe auf beiden Seiten des DI/DO-Anschlusses des Hochspannungskastens und ziehen Sie den Stecker aus dem Hochspannungskasten.
2. Ziehen Sie die Anschlussklemme wie in der Abbildung gezeigt heraus.

1. Lösen Sie die Kabelklemme, entfernen Sie die wasserdichte Klemme und führen Sie das Kabel durch die Klemme.
2. Schließen Sie den Kabelbaum an die Klemme an.

1. Setzen Sie die Anschlussklemme wieder in den Stecker ein.
2. Ziehen Sie die wasserdichte Klemme im Uhrzeigersinn fest.

1. Stecken Sie den Stecker wieder in den Hochspannungskasten.

4G-Dongle-Anschluss

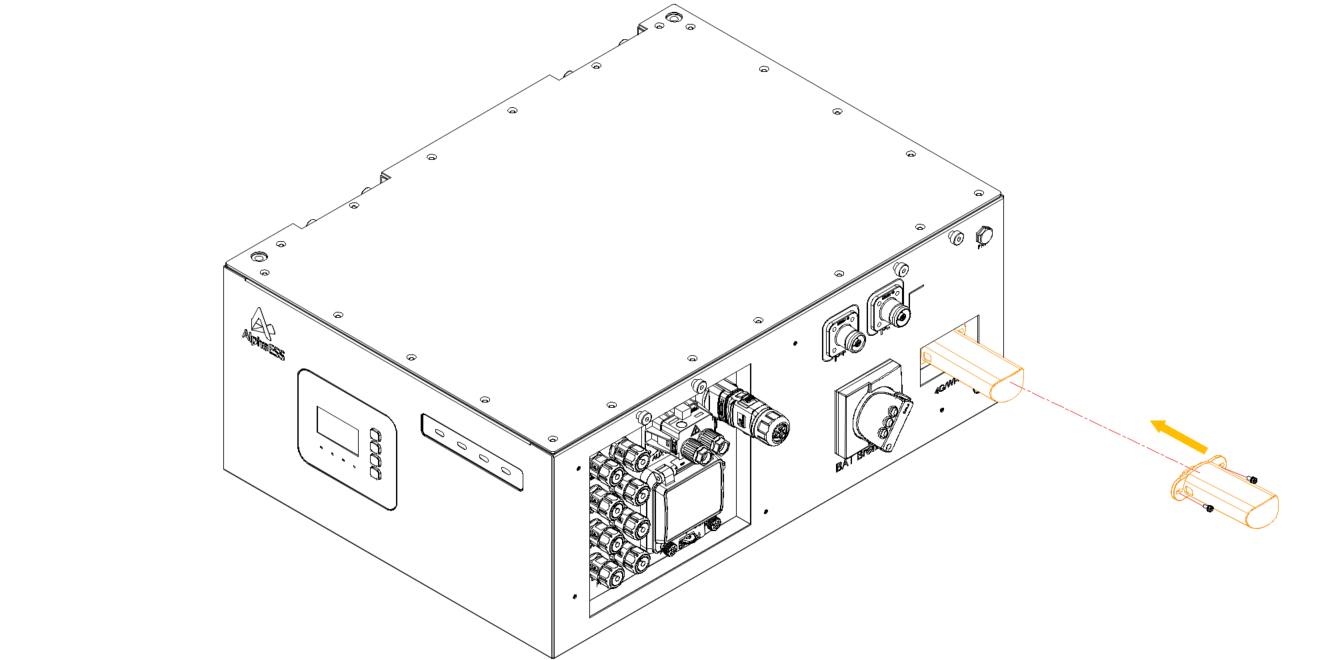

1. Entfernen Sie die rechte Abdeckplatte des Hochspannungskastens.
2. Überprüfen Sie, ob der WLAN-Dongle ordnungsgemäß installiert ist. Falls ein 4G-Dongle benötigt wird, muss dieser separat bestellt und anstelle des WLAN-Dongles verwendet werden.

AlphaESS empfiehlt grundsätzlich eine Verbindung über ein LAN-Kabel anstelle der Verwendung eines WLAN-Dongles.

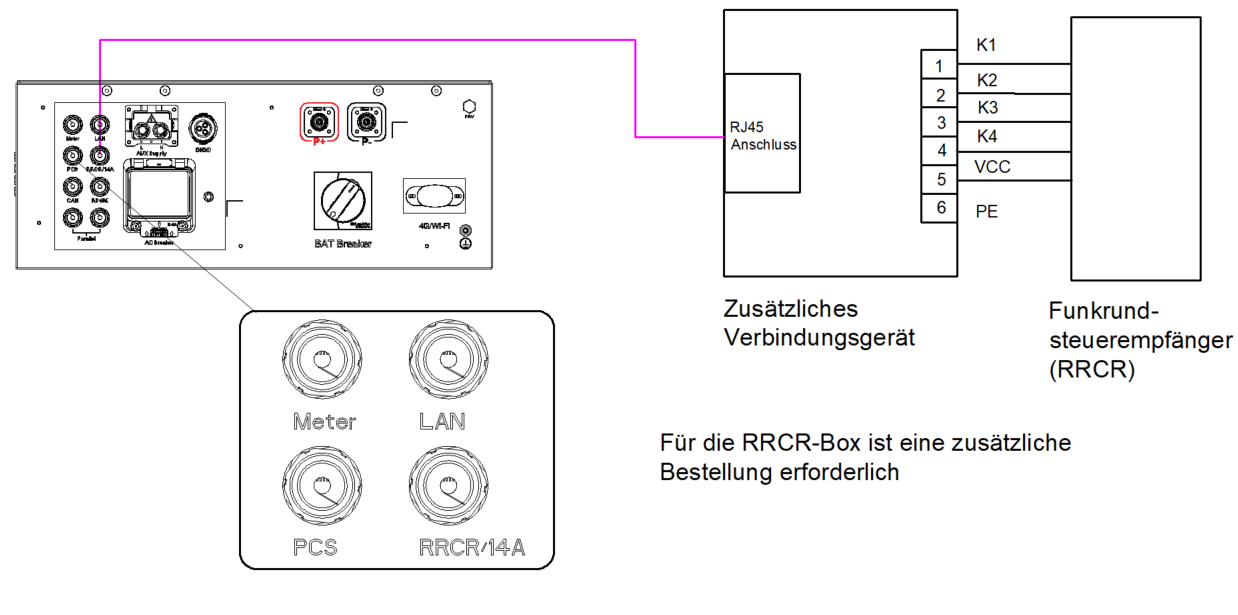

RRCR-/14a-Anschluss

Falls eine Anforderung nach RRCR/14a besteht, führen Sie die Verkabelung wie im Schema abgebildet durch.

Stromanschluss

PV-Verkabelung

Vergewissern Sie sich vor dem Anschließen des Wechselrichters bitte, dass die Leerlaufspannung des PV-Arrays innerhalb der vom Wechselrichter vorgegebenen Grenzwerte liegt. Bitte stellen Sie vor dem Anschließen sicher, dass die Polarität der Ausgangsspannung des PV-Arrays mit den Symbolen „DC+“ und „DC-“ übereinstimmt. Bitte verwenden Sie für die PV-Anlage zugelassene Gleichstromkabel. Vergewissern Sie sich vor dem Anschließen der Kabel, dass die Photovoltaikkabel spannungsfrei sind

Als Isoliervorrichtung wird im Wechselrichter ein DC-PV1-Schalter verwendet, der der Norm AS 60947.3:2018 entspricht. Bitte beachten Sie die untenstehenden Spezifikationen.

Marke für Gleichstromschalter	SVRU (TIANJIN) ELECTRICAL EQUIPMENT CO., LTD
Modell	GHX6-55P/8P1100- 45-2-O-F
PV-Kategorie	DC-PV2
Ue	1100 V
le	45 A
Ui	1500 V
Uimp	8000 V
lcw	1500 A
lcm	2000 A
l (Einschalten)/lc (Ausschalten)	180 A
Eingehaltene Norm	AS 60947.3:2018, ASINZS IEC 60947. 1 :2015

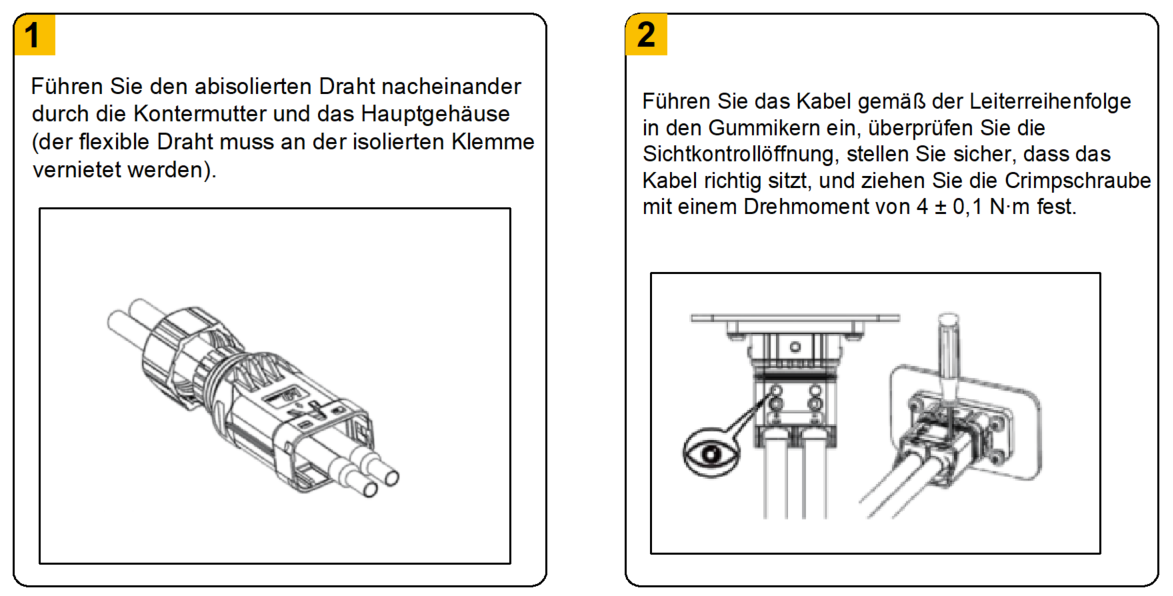

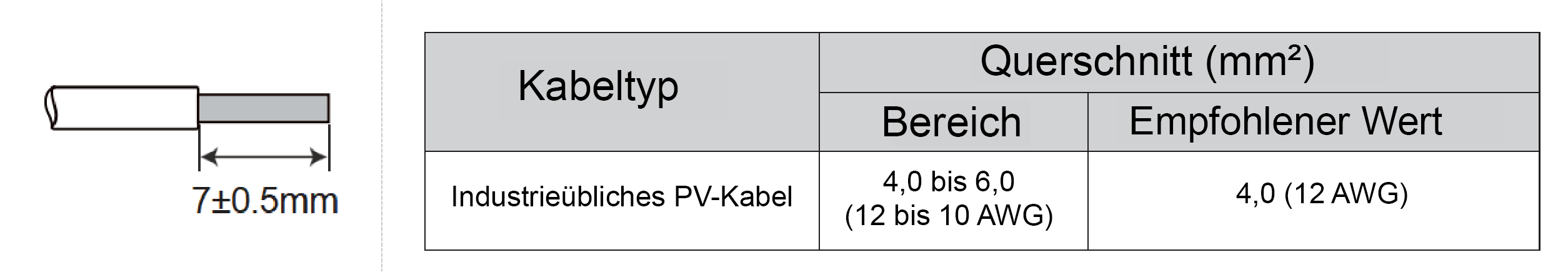

1. Wählen Sie ein geeignetes Gleichstromkabel aus und isolieren Sie die Kabel um 7 ± 0,5 mm ab. Die genauen technischen Daten finden Sie in der folgenden Tabelle;

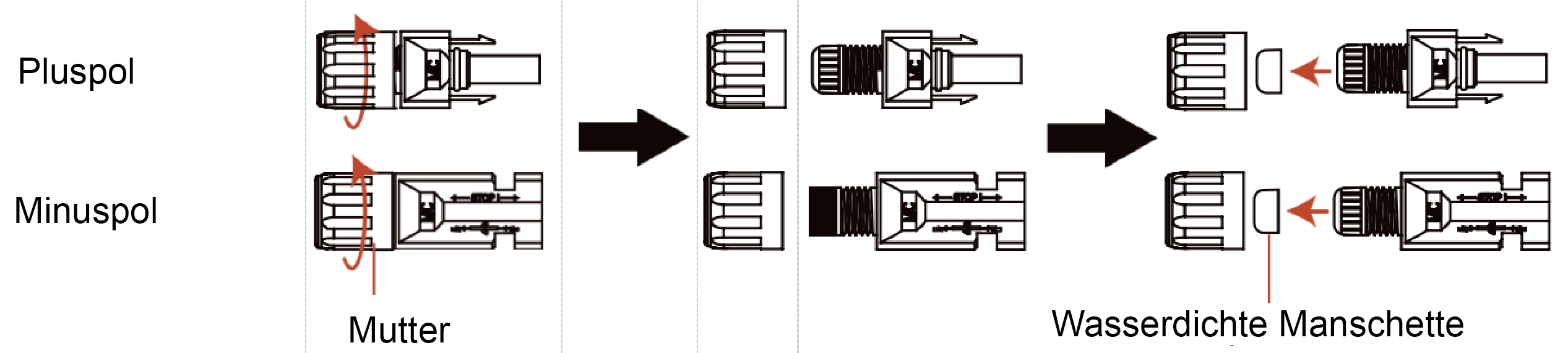

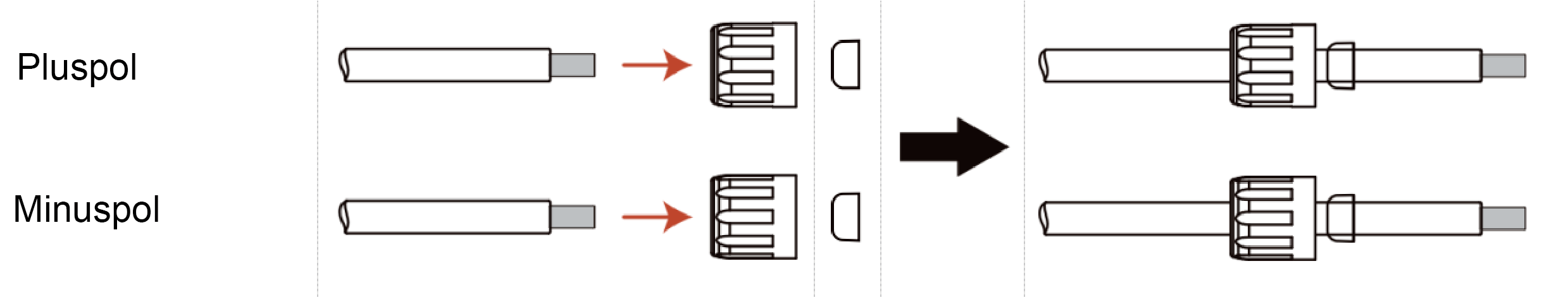

1. Nehmen Sie den Gleichstromanschluss aus der Zubehörtasche, drehen Sie die Schraubkappe auf, um ihn auseinanderzunehmen, und entfernen Sie den wasserdichten Gummiring;

1. Führen Sie das abisolierte Gleichstromkabel durch die Mutter und den wasserdichten Gummiring;

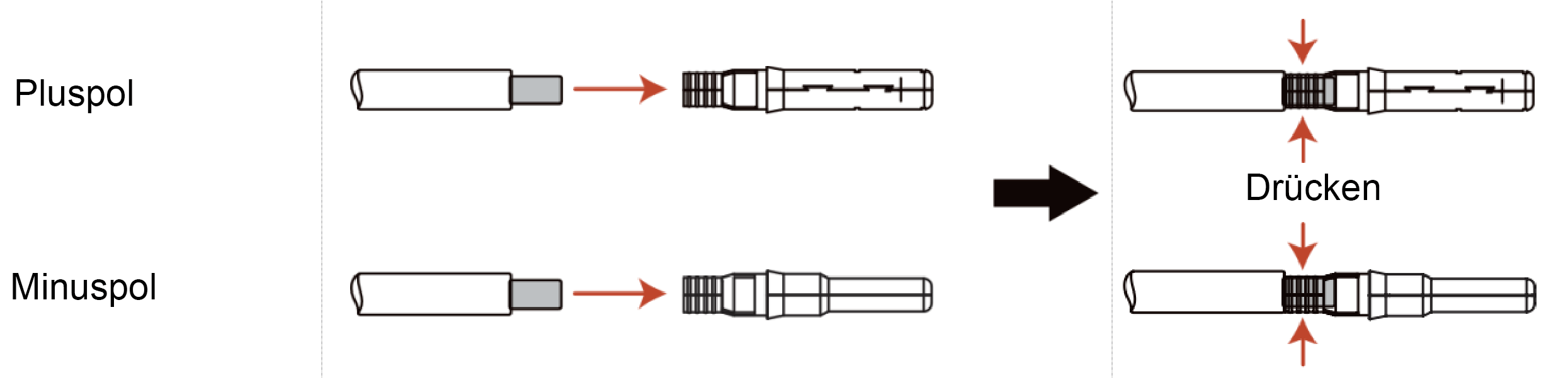

1. Verbinden Sie den Aderteil des Gleichstromkabels mit der metallenen Gleichstromklemme und crimpen Sie ihn mit einer speziellen Crimpzange für Gleichstromklemmen;

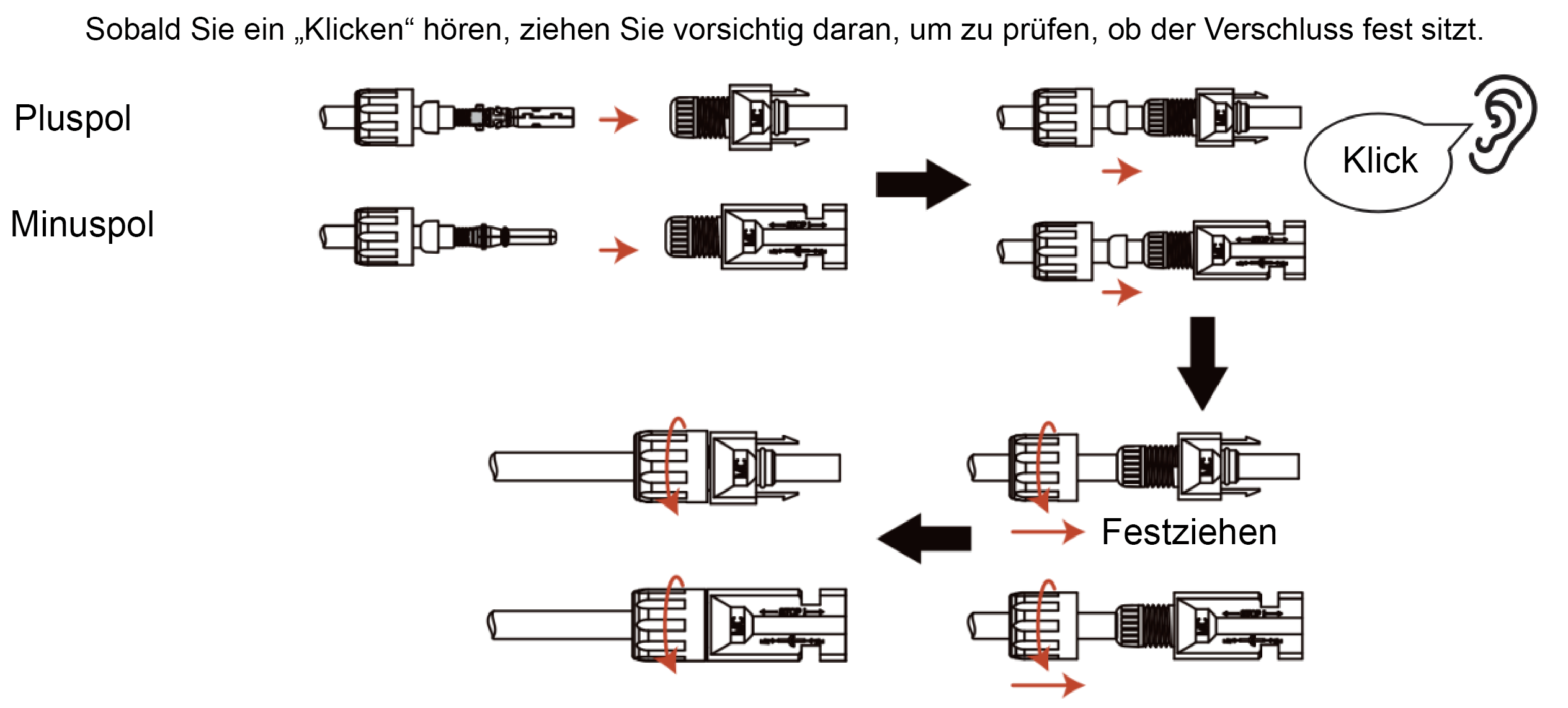

1. Führen Sie das gecrimpte Gleichstromkabel fest in die Gleichstromklemme ein, setzen Sie anschließend den wasserdichten Gummiring auf die Gleichstromklemme auf und ziehen Sie die Mutter fest;

1. Messen Sie die PV-Spannung des Gleichstromeingangs mit einem Multimeter und überprüfen Sie die Polarität des Gleichstromkabels;

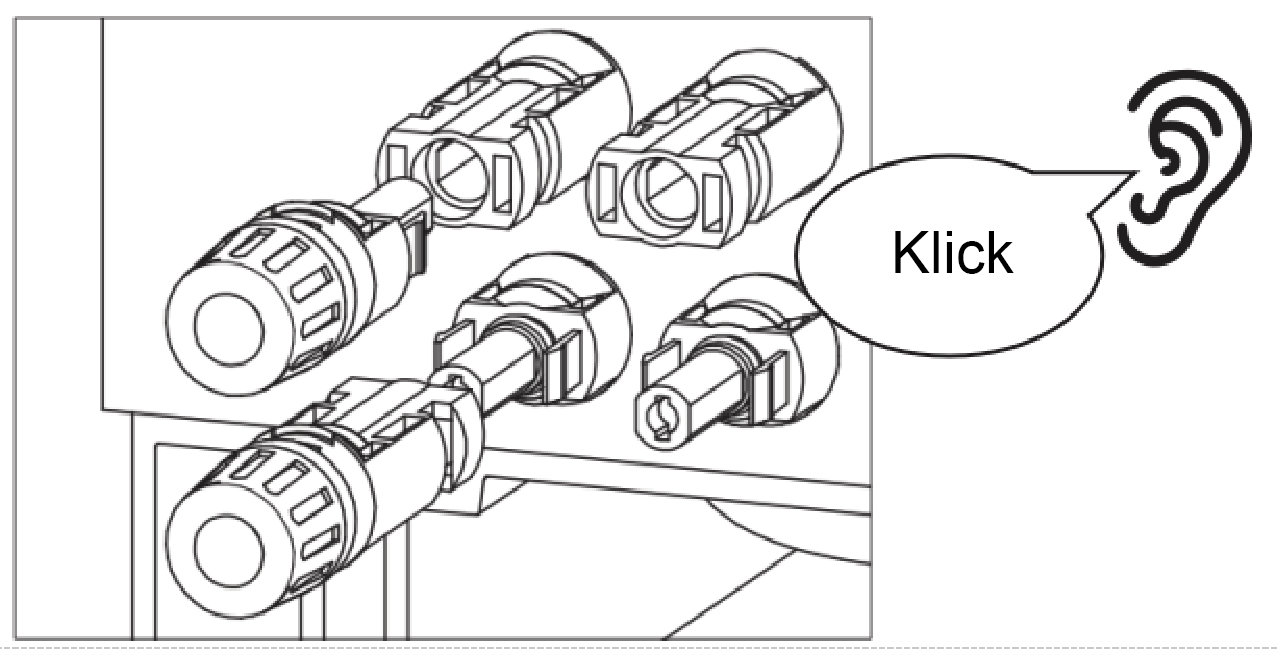

1. Schließen Sie den kabelgebundenen Gleichstromanschluss wie in der Abbildung gezeigt an den Wechselrichter an; ein leises „Klicken“ bedeutet, dass die Verbindung korrekt hergestellt wurde;

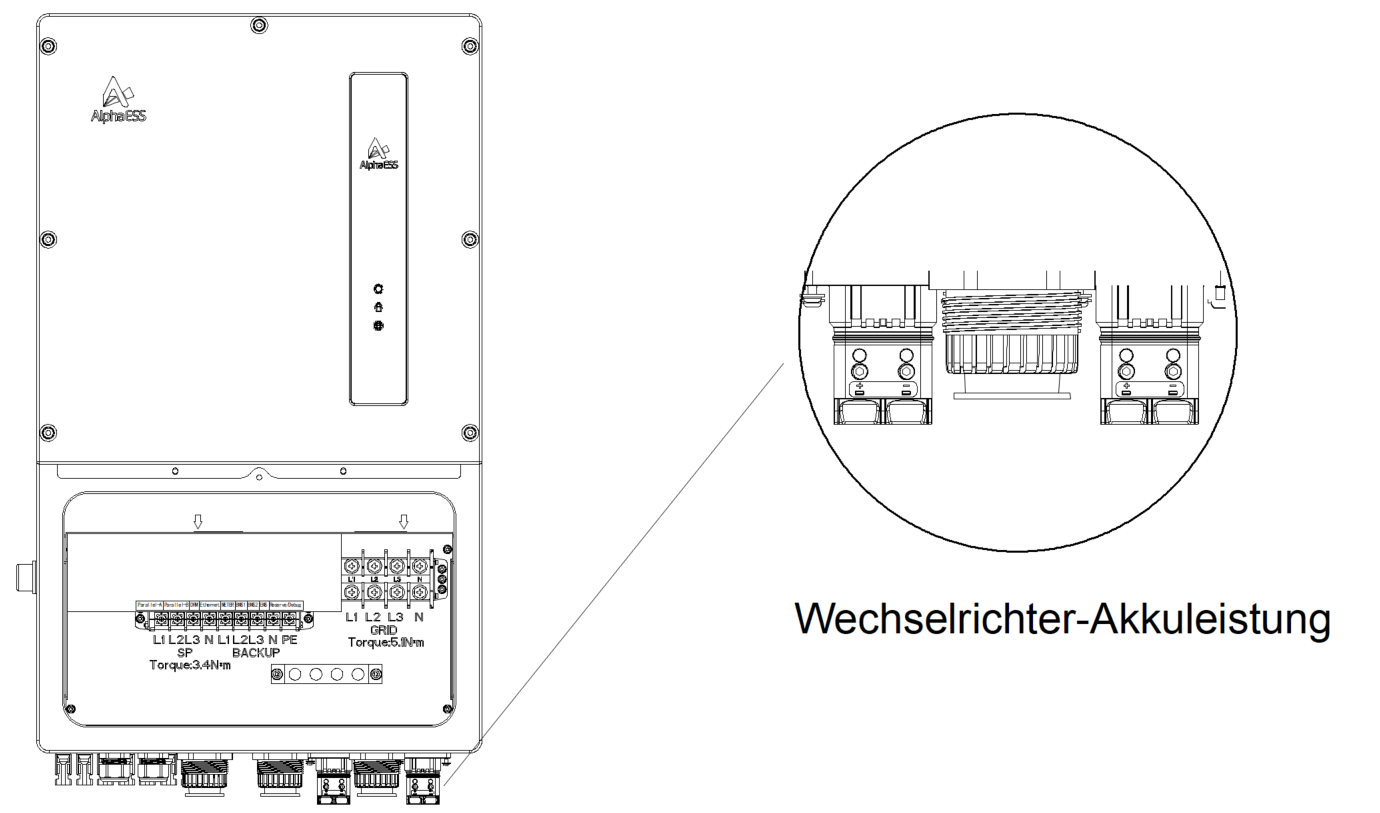

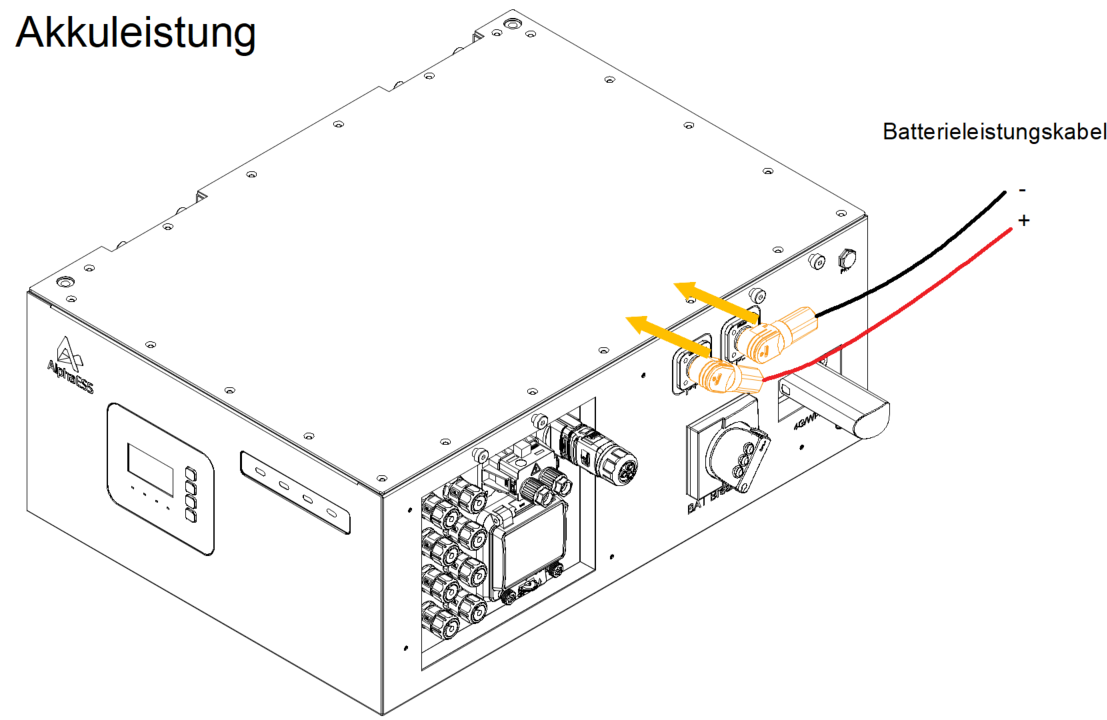

Akkustromanschluss

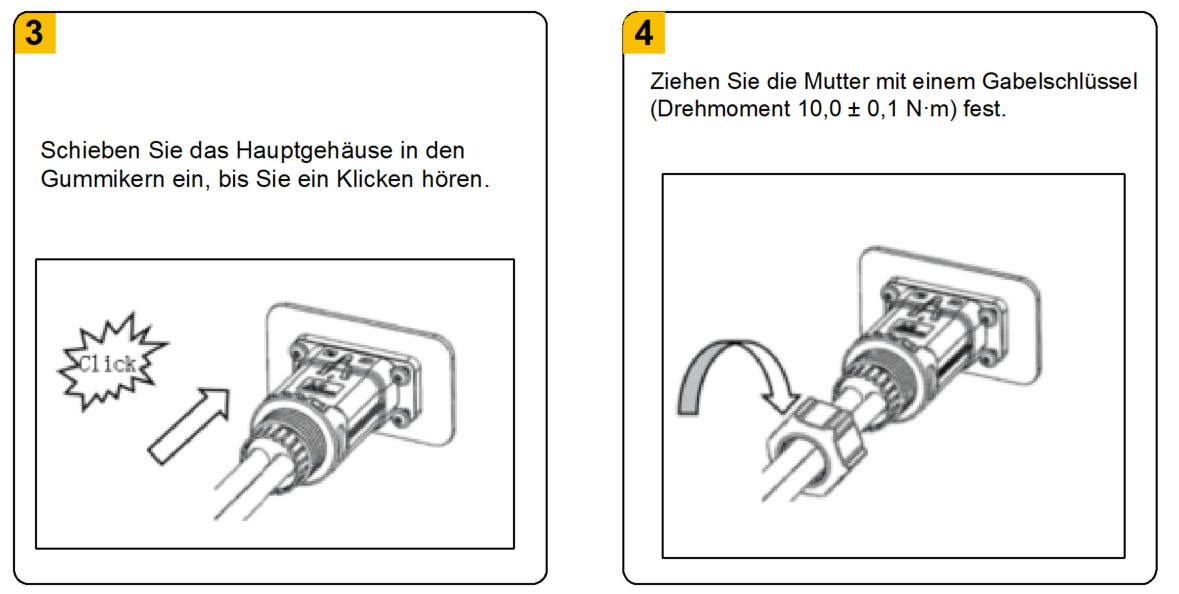

1. Nehmen Sie das Akku-Netzkabel aus dem Zubehörpaket des Hochspannungskastens heraus.
2. Stecken Sie das Ende des Kabelbaums mit den Anschlüssen in die Anschlüsse BAT+ und BAT− des Hochspannungskastens.

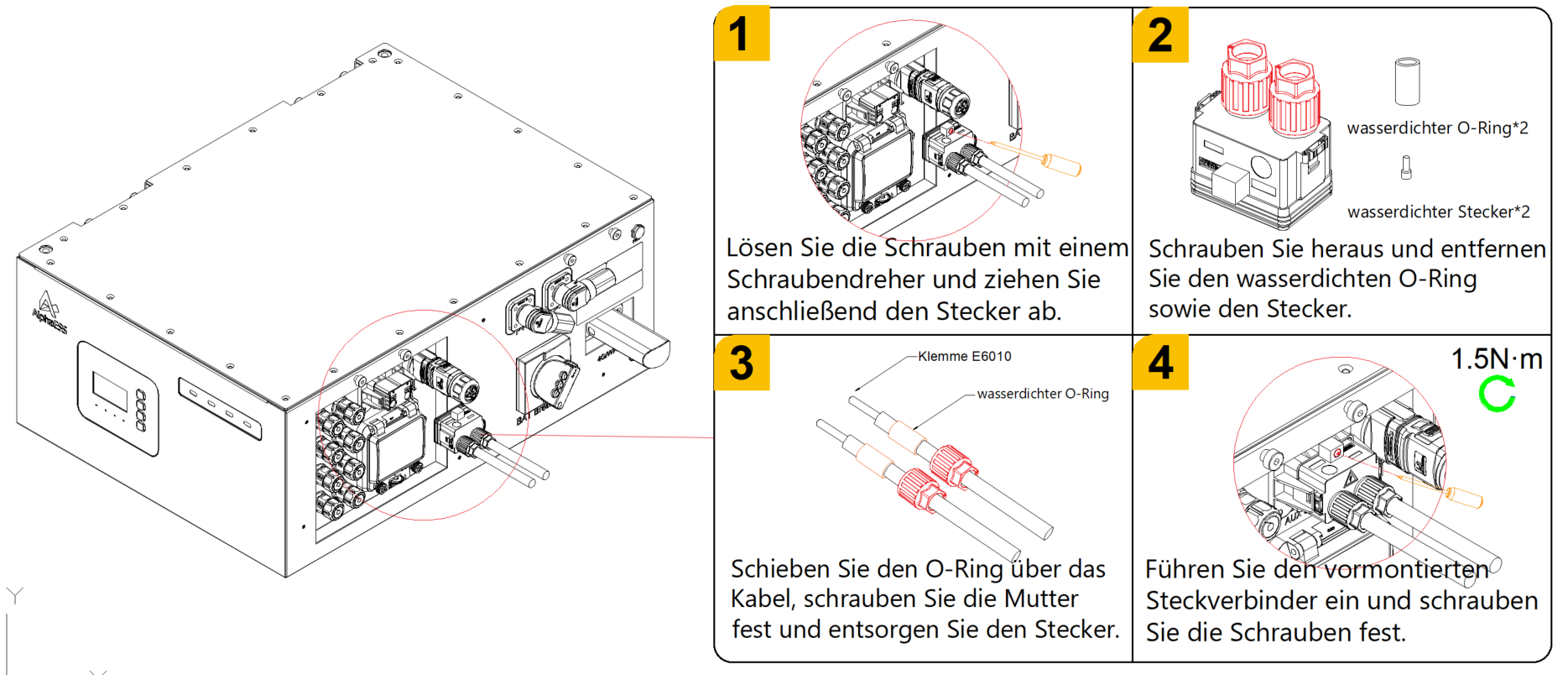

1. Entfernen Sie die weiche Silikonschutzhülle vom anderen Ende des Kabelbaums und führen Sie ihn durch die wasserdichte Klemme des Wechselrichters, um ihn an BAT+ und BAT− anzuschließen.

Wechselstrom-Hilfsstromanschluss

Verwenden Sie bei der Installation von 5 bis 9 Akkus 4 mm²-Stromkabel. Verwenden Sie bei der Installation von 10 bis 18 Akkus 6 mm²-Stromkabel.

Anforderungen an den Kabelbaum: 12 AWG (4 mm²) bis 10 AWG (6 mm²), mit einem Außendurchmesser der Isolierung von 3,8 mm bis 5,2 mm.

Heizfolien werden über die Hilfsstromversorgung gespeist. Der Anschluss der Hilfsstromversorgung ist zwingend erforderlich, sobald die Heizfolie aktiviert wird.

Falls die Umgebungstemperatur unter 0 °C sinken kann, muss das Hilfsstromkabel angeschlossen werden. Andernfalls lassen Sie den Hilfsstromschalter ausgeschaltet, wenn die AC-Hilfsstromversorgung nicht angeschlossen ist.

Netz-/Backup- und DG-Anschluss

GEFAHR

Stellen Sie vor der Installation der Wechselstromkabel sicher, dass die Überstromschutzschalter (Leitungsschutzschalter) ausgeschaltet sind.

Verwenden Sie ein Multimeter, um sicherzustellen, dass die Wechselspannungen 0 VAC betragen, bevor Sie fortfahren.

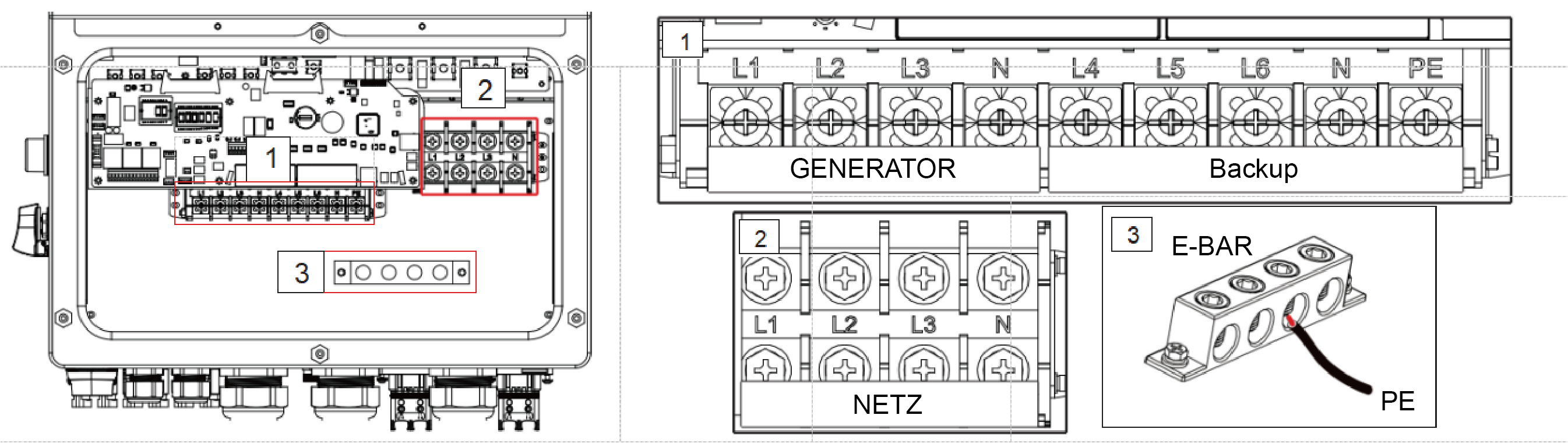

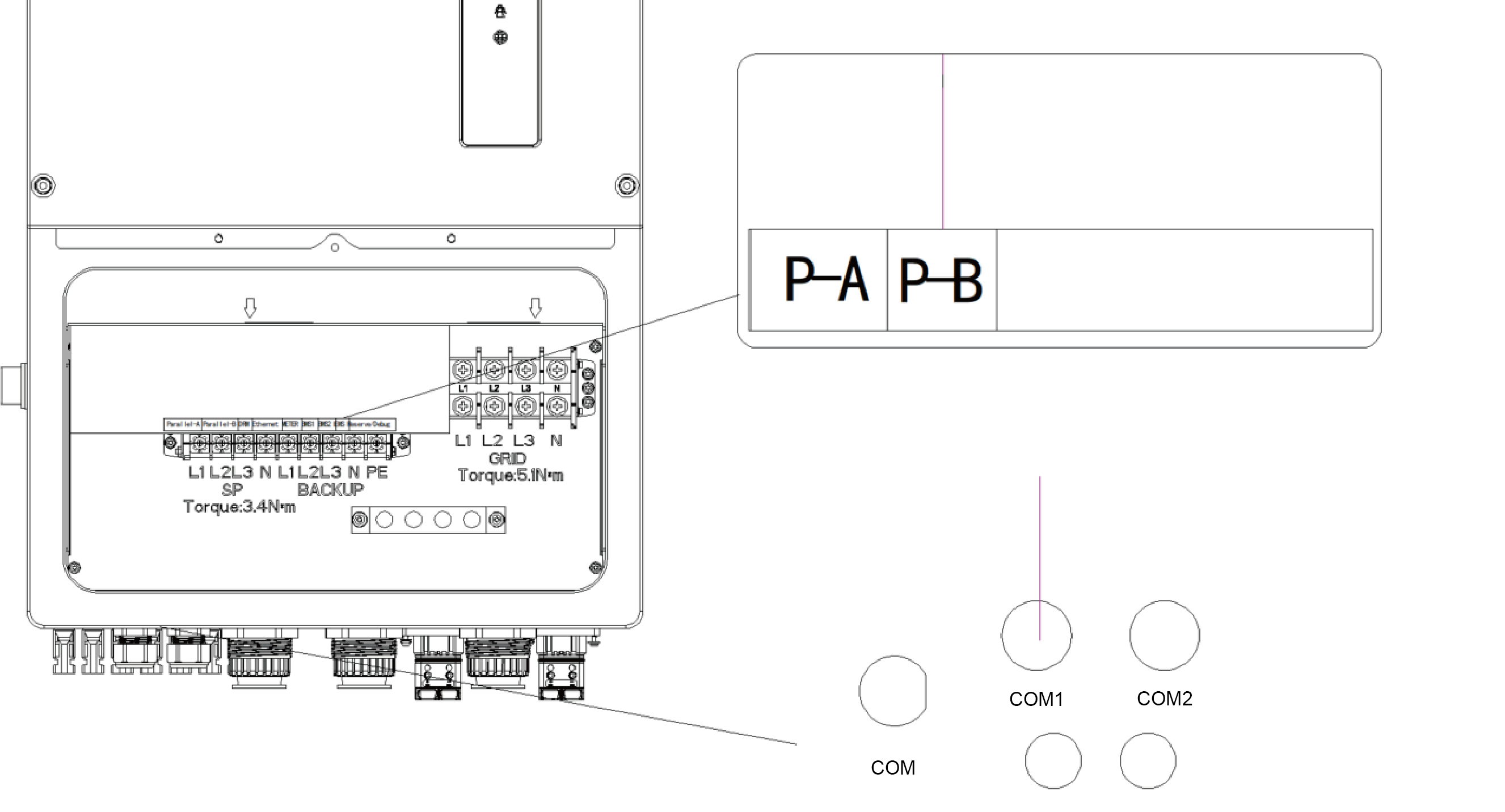

Es gibt drei Sätze von Wechselstrom-Ausgangsklemmen. Die Installationsschritte sind für alle identisch. Die maximale Temperatur für den Anschluss der Wechselstrom- und Akkuklemmen beträgt 85 °C.

Modell	Gen-Anschluss	Backup-Anschluss	Netzanschluss	Erdungsschiene
Kabelquerschnitt	3 AWG/4 AWG	3 AWG/4 AWG	0 AWG/1 AWG	2 AWG
Drehmoment	28,2 N·m			20,3 N·m
Kabel	20-25 mm²	20-25 mm²	50 mm²	33 mm²

1. Führen Sie die Wechselstromkabel für die Notstrom-Schalttafel (Notstrom) und die Hauptschalttafel (Netz) in den Anschlusskasten des Wechselrichters ein. Die Notstrom-Schalttafel darf nicht elektrisch mit der Hauptschalttafel verbunden werden.
2. Entfernen Sie an den Enden jedes Kabels 13 mm der Isolierung. Crimpen Sie die R-Stecker auf die Enden.
3. Entfernen Sie die Anschlussschrauben, setzen Sie sie in die Steckverbinder ein und ziehen Sie die Schrauben anschließend mit einem Drehmomentschlüssel fest.
4. Bitte beachten Sie die Beschriftung der Klemmen, damit Sie die Wechselstromkabel an die richtigen Klemmen anschließen. Das empfohlene Anzugsmoment für die Montage der Kabelverschraubung beträgt 7–7,5 N·m. Um die Wasserdichtigkeit zu gewährleisten, überprüft der Betreiber regelmäßig, ob die Anlage dicht ist.

HINWEIS:

Mit den verschiedenen Chargen wird der Wechselrichter nach der Auslieferung mit dem folgenden Siebdruckzeichen versehen sein. Im Vergleich zur alten Version ändert sich die Funktion des entsprechenden Anschlusses nicht,

und das Kabel wird weiterhin auf die gleiche Weise angeschlossen. Wir haben das Zeichen mit den Drehmomentdaten hinzugefügt, um die Installation vor Ort zu erleichtern. (In diesem Handbuch verwenden einige Abbildungen noch die alte Version des Zeichens, doch die entsprechende Installation sollte sich nach Ihrer Maschine richten.)

Anforderungen an den Backup-Anschluss des Wechselrichters und den Generator-Anschluss:

1. Ohmsche Last und RCD-Last: Bei einphasigen Systemen darf die ohmsche Last 100 % der Nennleistung des Wechselrichters nicht überschreiten, die RCD-Last darf 60 % der Nennleistung des Wechselrichters nicht überschreiten.
2. Motorlast: Der Kunde sollte beim Anlaufen der Last auf die Stoßleistung achten und sicherstellen, dass diese die in der Überlastkurve festgelegten Leistungs- und Zeitgrenzen nicht überschreitet.
3. RLC-Last: Die Gesamtleistung der Last darf die Nennleistung des Wechselrichters nicht überschreiten, der momentane Spitzenstrom (Spitzenimpulsstrom) bei der Lastumschaltung darf das Doppelte des Nennstroms des Wechselrichters nicht überschreiten, und der Mindestleistungsfaktor darf nicht unter 0,8 liegen.
4. Gemischte Last: Abgesehen von der RLC-Last sollten die Motorlast und die RCD-Last proportional reduziert werden.
5. Trenntransformator: Wenn Sie mit einem Transformator arbeiten, ist darauf zu achten, dass der Einschaltstrom das Doppelte des Nennstroms nicht überschreitet und die Einschaltleistung die Grenzwerte der Überlastkurve nicht überschreitet; andernfalls muss der Transformator mit einer Sanftanlauf-Funktion ausgestattet werden.

Einstellung des Zählers

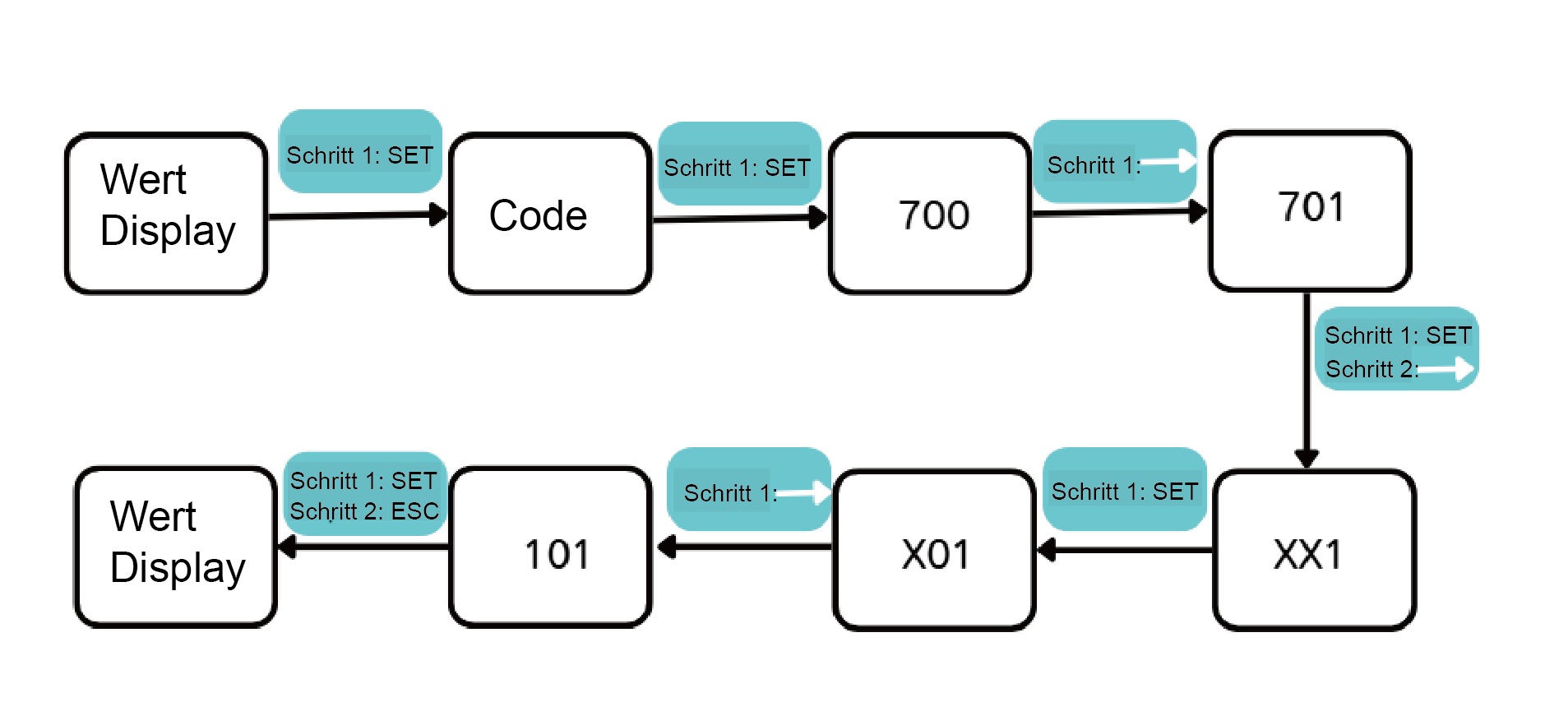

Die Standard-Zähleradresse ist die Adresse des Netzzählers. Wenn ein PV-Wechselrichter auf der Netzseite installiert wird, muss ein zusätzlicher Zähler installiert werden, dessen Adresse auf 121 eingestellt werden muss. Die Schritte zum Einstellen der Kommunikationsadresse des Zählers lauten wie folgt:

Verkabelung für Parallelschaltung

Kommunikationsverkabelung

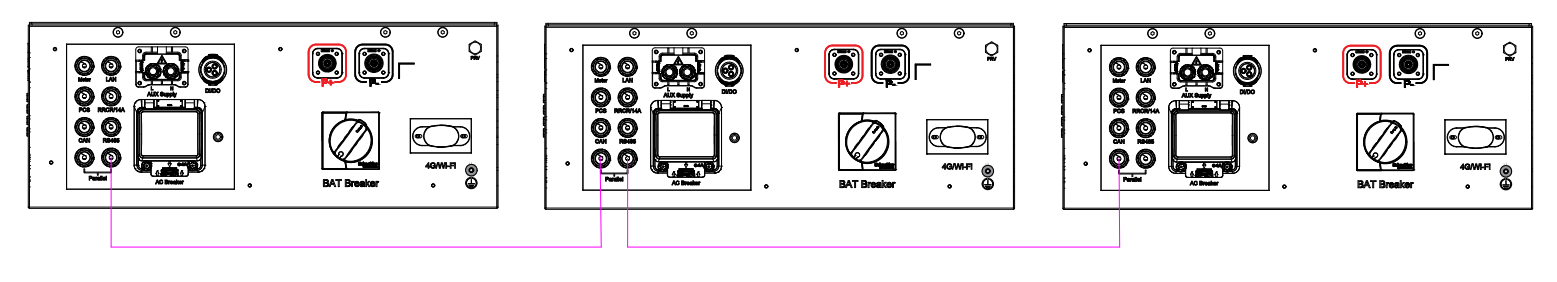

1. Zubehörsätze für Parallelkabelsätze sind separat erhältlich; pro zusätzlicher paralleler Einheit wird ein weiterer Satz benötigt.
2. Nehmen Sie das Ethernet-Kabel aus dem Zubehörpaket des Kabelbaums für den Parallelanschluss heraus. Verbinden Sie ein Ende des Kabels mit dem „Parallel“-Anschluss einer Hochspannungsbox und das andere Ende mit dem „Parallel“-Anschluss der Hochspannungsbox eines anderen Systems und so weiter.

1. Nehmen Sie das andere Ethernet-Kabel aus dem Zubehörpaket des Kabelbaums für den Parallelanschluss heraus. Verbinden Sie ein Ende über die wasserdichte „COM“-Klemme an der Unterseite eines Wechselrichters mit „P-A“ oder „P-B“ desselben Wechselrichters und das andere Ende mit „P-A“ oder „P-B“ des Wechselrichters in einem anderen System und so weiter.

1. Entnehmen Sie die Abschlusswiderstände aus dem Kabelbaum für den Parallelanschluss und stecken Sie sie jeweils in die ungenutzten „Parallel“-Anschlüsse der ersten und der letzten Hochspannungsbox im Parallelsystem.

1. Abschließend stellen Sie beide DIP-Schalter 1 und 2 am Wechselrichter der Haupteinheit sowie der letzten Nebeneinheit auf ON; alle übrigen Geräte bleiben unverändert.

Elektrische Verkabelung

Die elektrische Parallelschaltung ist wie folgt:

Inbetriebnahme

Inbetriebnahme der Cloud-Plattform

1. Nach Abschluss der Parallelverkabelung und Einschalten der Stromversorgung verbinden Sie das System mit der Cloud und fügen anschließend das parallele System über die mobile App hinzu.

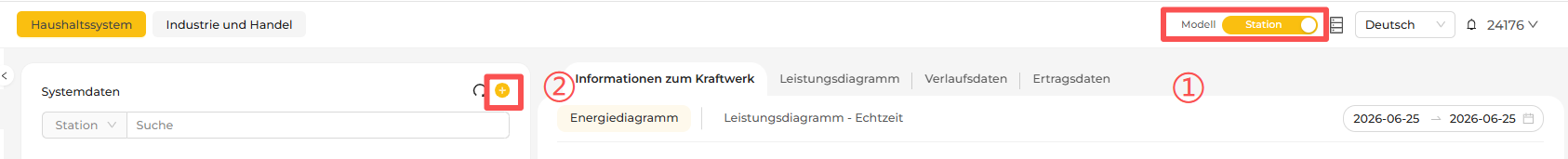

2. Erstellen Sie eine neue parallele Anlage auf der Cloud-Plattform wie auf der Abbildung dargestellt.

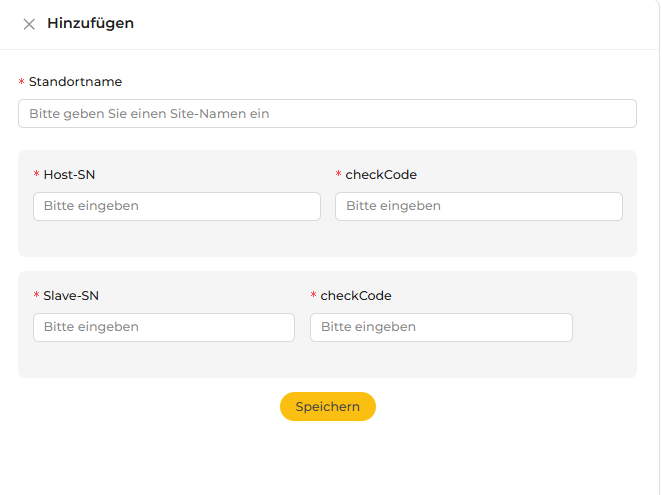

1. Geben Sie die Daten der parallelen Anlage ein und klicken Sie auf Speichern. Das System schließt die parallele Vernetzung automatisch ab.

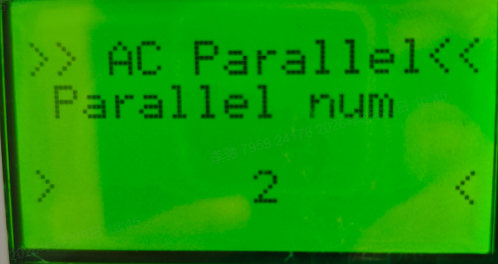

Vor-Ort-Inbetriebnahme

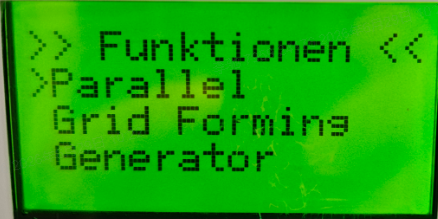

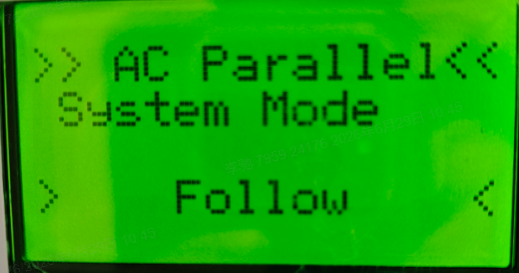

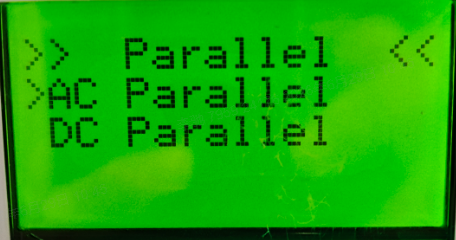

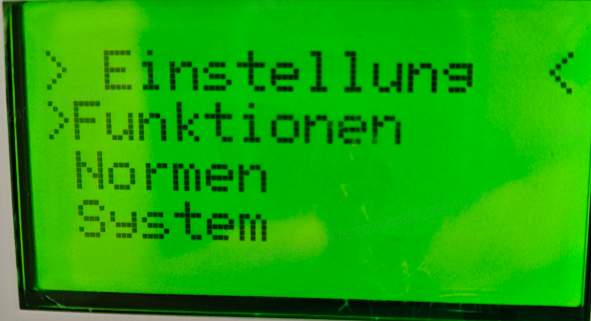

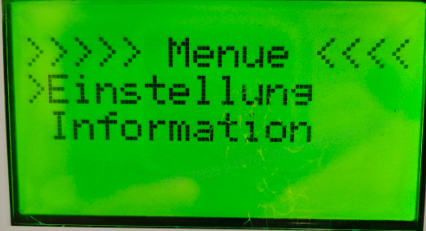

Navigieren Sie auf dem LCD-Display des Hochspannungskastens zu Einstellungen >

Funktionen > Parallelbetrieb > AC-Parallelbetrieb.

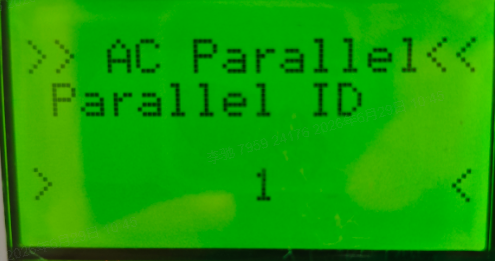

Anschließend legen Sie den Systemmodus, die Gesamtzahl der parallelen Einheiten und

die Parallel-ID fest.

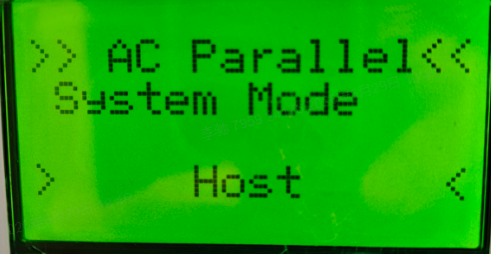

Für die Haupteinheit: Stellen Sie den Systemmodus auf Host ein. Parallelanzahl

bezeichnet die Gesamtzahl der parallelen Einheiten in der Anlage.

Für die Nebeneinheiten: Stellen Sie den Systemmodus auf Follow ein. Die Parallel-ID der Nebeneinheiten beginnt bei 1.
