Installatie

Verpakkingsinspectie

Controleer vóór het uitpakken of de verpakking zichtbare beschadigingen vertoont. Als u schade aantreft, pak het product dan niet uit. Controleer het systeemmodel en neem zo snel mogelijk contact op met de dealer.

Controleer na het uitpakken of alle producten intact zijn. Neem bij zichtbare schade zo snel mogelijk contact op met de distributeur.

Omvang van de levering

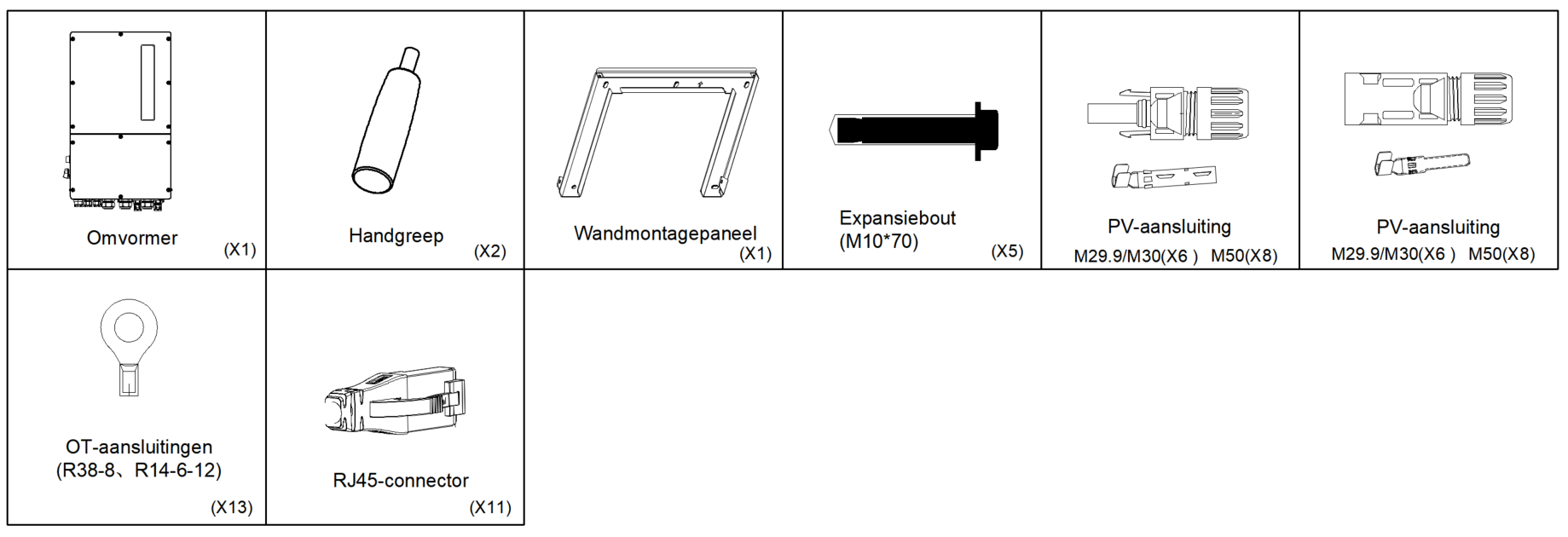

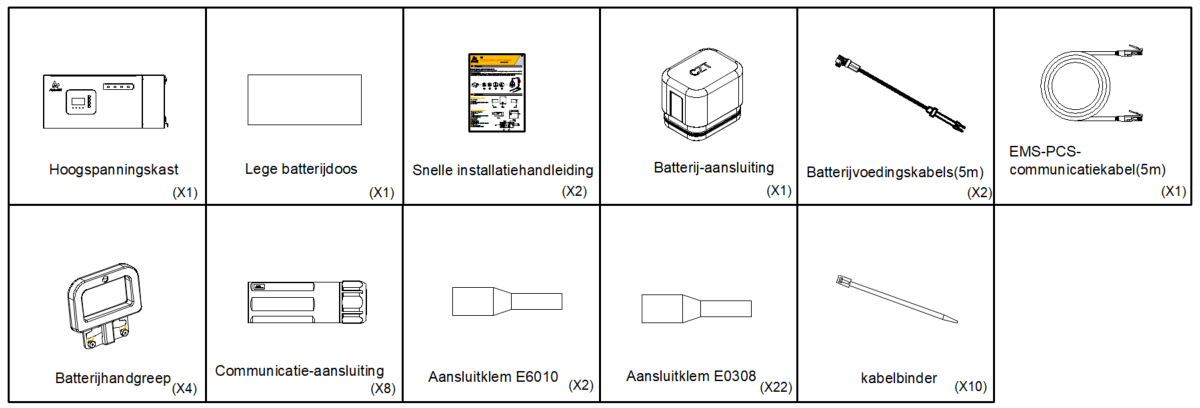

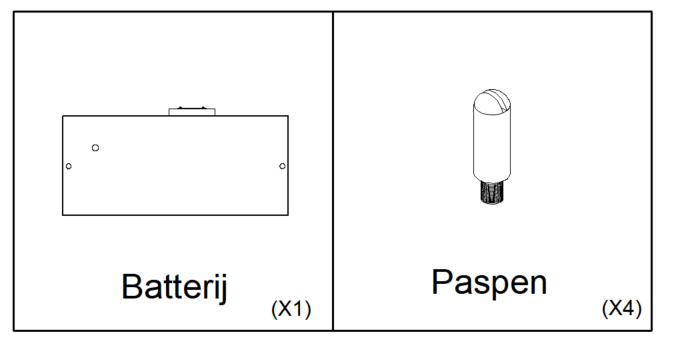

Controleer de leveringsomvang en controleer of de onderdelen aanwezig en onbeschadigd zijn.

Neem contact op met uw distributeur als de onderdelen in de verpakking incompleet of beschadigd zijn.

PCS:

Batterij:

Hoogspanningskast:

Basis：

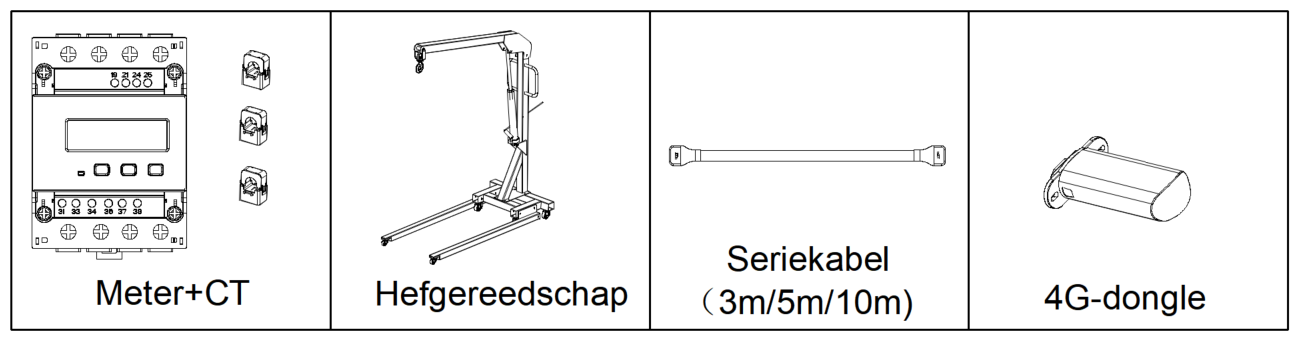

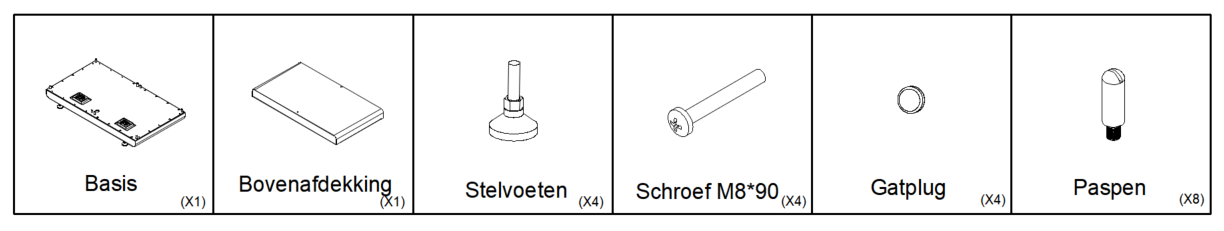

Andere accessoires:

Kraangebruik

U kunt de batterij met of zonder kraan installeren. Als er een kraan wordt gebruikt voor de installatie, volg dan de onderstaande stappen:

Productinstallatie

Basisinstallatie

1. Haal de basis uit de doos en vervoer deze naar de installatielocatie.
2. Zorg ervoor dat de installatielocatie voldoet aan de vereisten in Sectie 1.6.

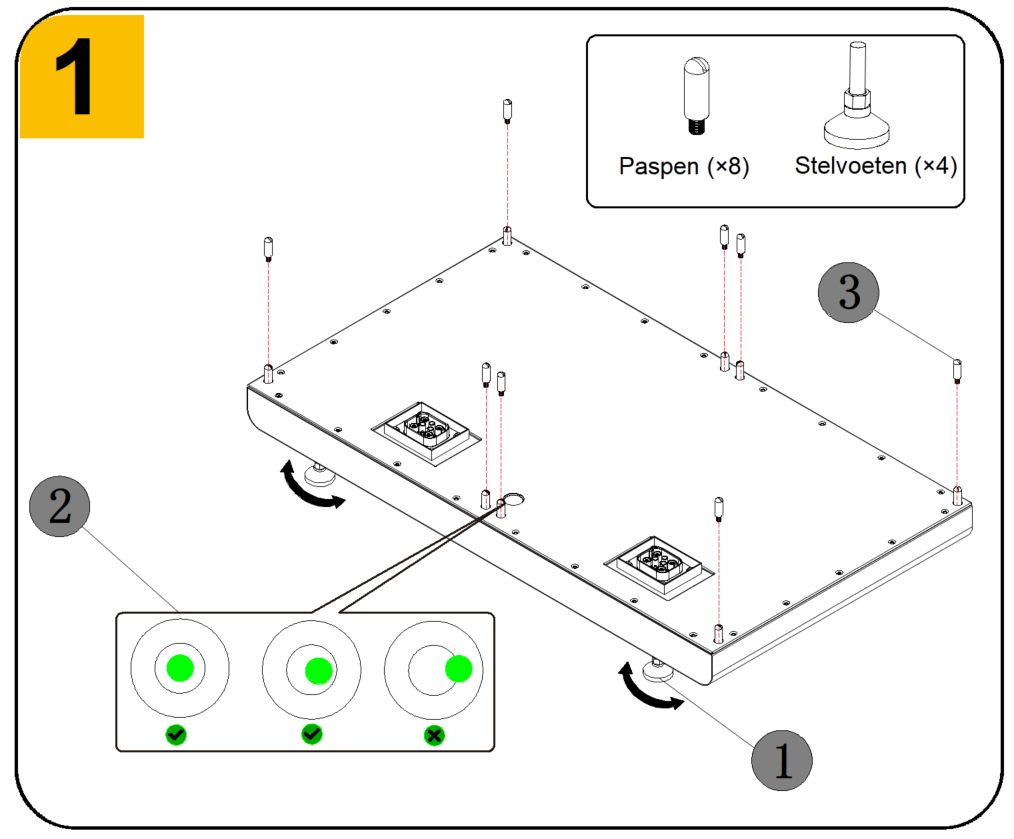

3. Installeer eerst de stelvoeten en zet de basis waterpas aan de hand van de waterpas op de basis.
4. Installeer na het waterpas zetten de positioneringspennen die bij de accessoires zijn meegeleverd.

Batterijinstallatie

Opmerking:

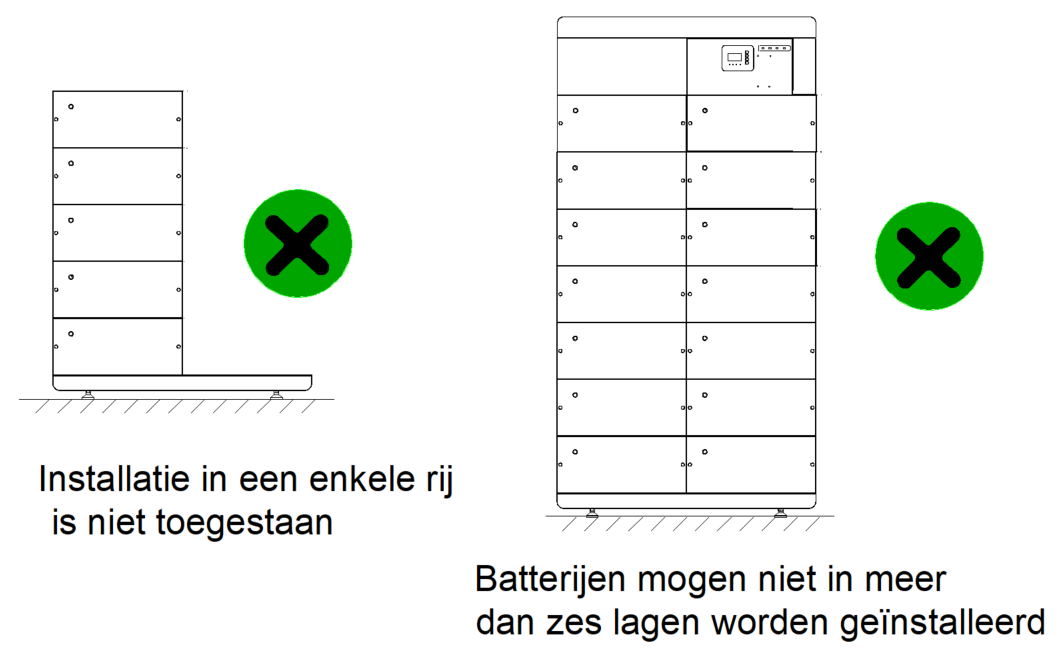

De batterijen moeten rij voor rij worden geïnstalleerd; installatie in één kolom is niet toegestaan. Elke basis biedt plaats aan maximaal 12 batterijmodules en 1 hoogspanningskast. Het is niet toegestaan ​​om meer dan 12 batterijmodules te installeren.

1. Open de verpakking van de hoogspanningskast en haal de vier handgrepen uit de accessoires van de hoogspanningskast.
2. Gebruik de handgrepen om de batterij uit de doos te halen en verwijder de beschermkap van de blind-mate-connector van de batterij. Op dit punt kunt u ervoor kiezen om de batterij te installeren met behulp van hijsgereedschap of om deze handmatig te tillen en te installeren.

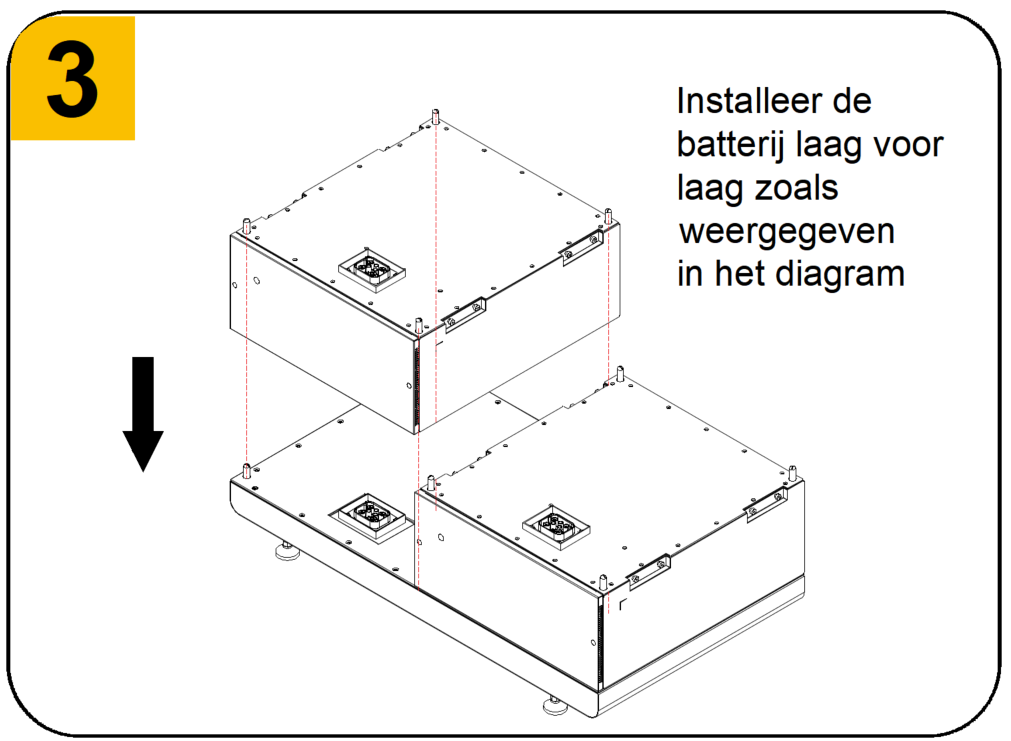

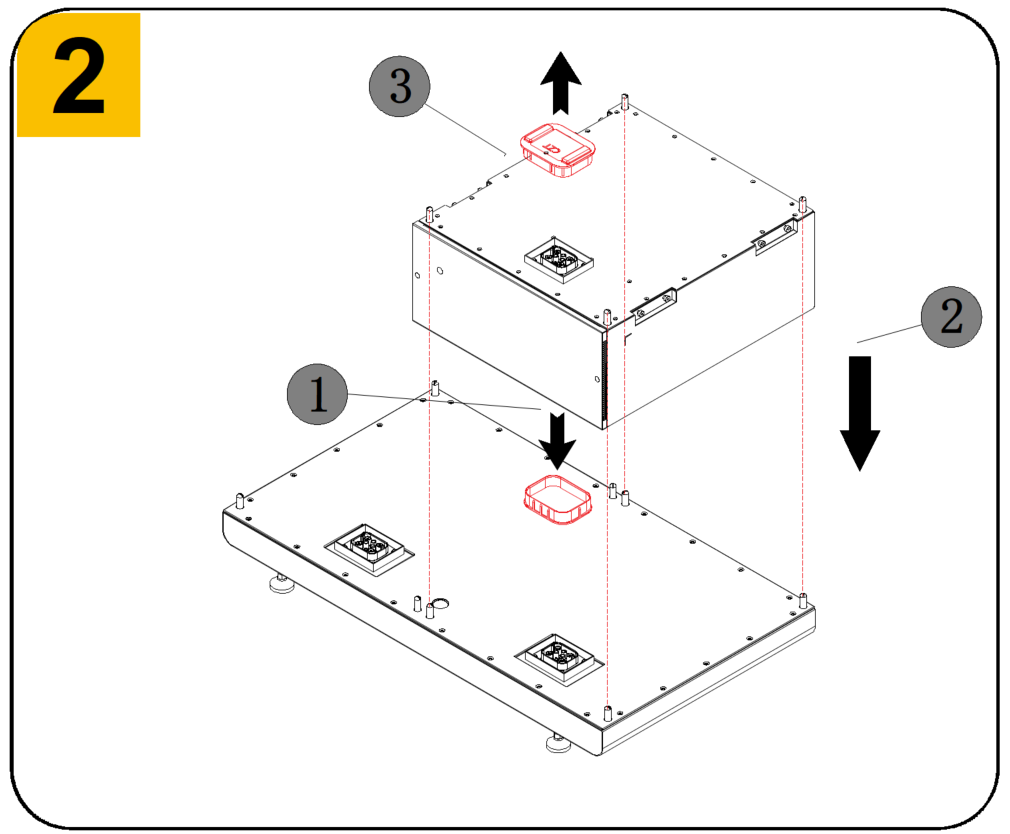

3. Plaats de batterij op de basis. Nadat één batterij is geplaatst, haalt u de positioneringspen uit het batterijaccessoirepakket en installeert u deze op de batterij.

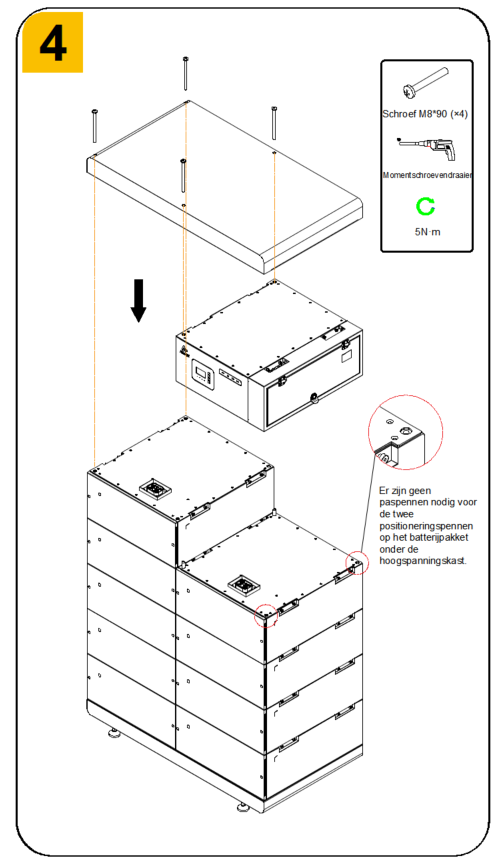

1. Installeer de hoogspanningskast bovenop. (De hoogspanningskast moet aan de rechterkant van de batterij worden geïnstalleerd, zoals weergegeven in de onderstaande afbeelding.)
2. Installeer de afdekplaat aan de bovenkant, neem vervolgens de schroeven uit het accessoirepakket van de bovenafdekking en draai deze vast op de bovenafdekking.

PCS-installatie

1. Installeer de omvormer op een wand of structuur die het gewicht ervan kan dragen.
2. De omvormer moet verticaal worden geïnstalleerd, met een maximale kantelhoek van ± 5°. Het overschrijden van deze hoek kan leiden tot een verminderd uitvoervermogen.
3. Om oververhitting te voorkomen, moet u ervoor zorgen dat de luchtstroom rond de omvormer niet wordt geblokkeerd. Raadpleeg Sectie 1.6.4 voor de vereiste vrije ruimte rondom de installatie.

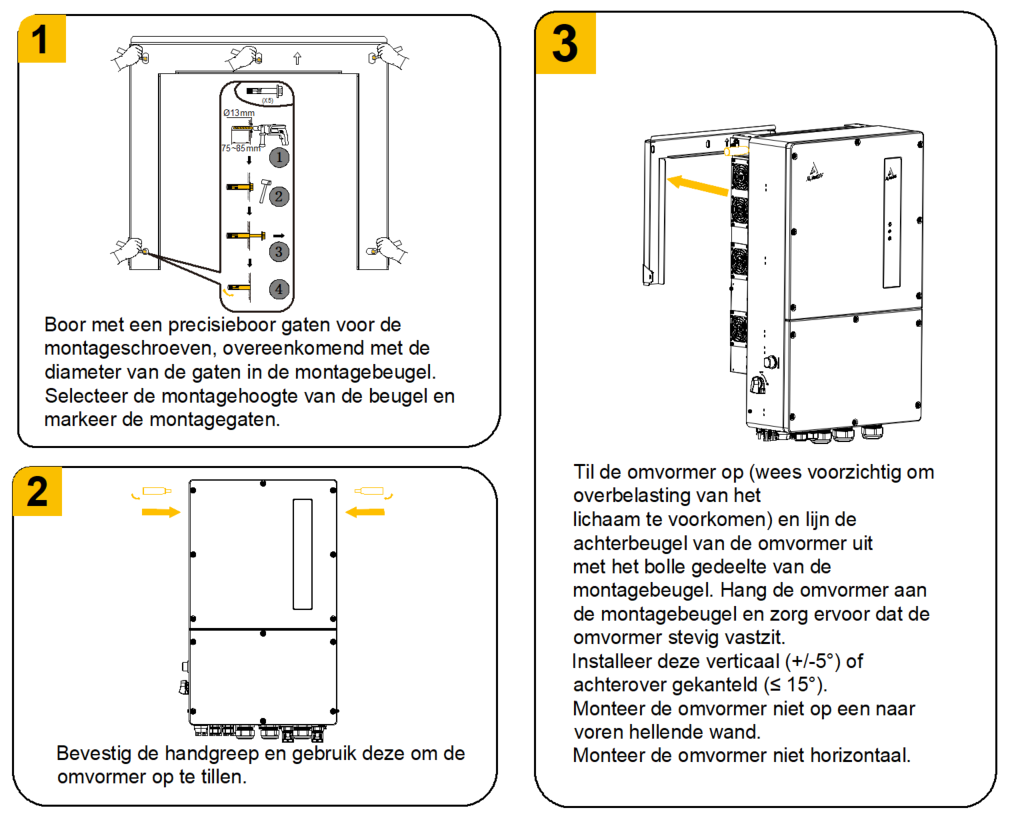

4. Selecteer de installatiehoogte van de beugel en markeer de posities van de montagegaten. Bij bakstenen wanden moeten de posities van de gaten overeenkomen met die van de expansiebouten.
5. Til de omvormer op, lijn de beugel aan de achterkant van de omvormer uit met het opstaande oppervlak van de montagebeugel, hang de omvormer aan de montagebeugel en zorg ervoor dat deze stevig vastzit.

Doorgangstest

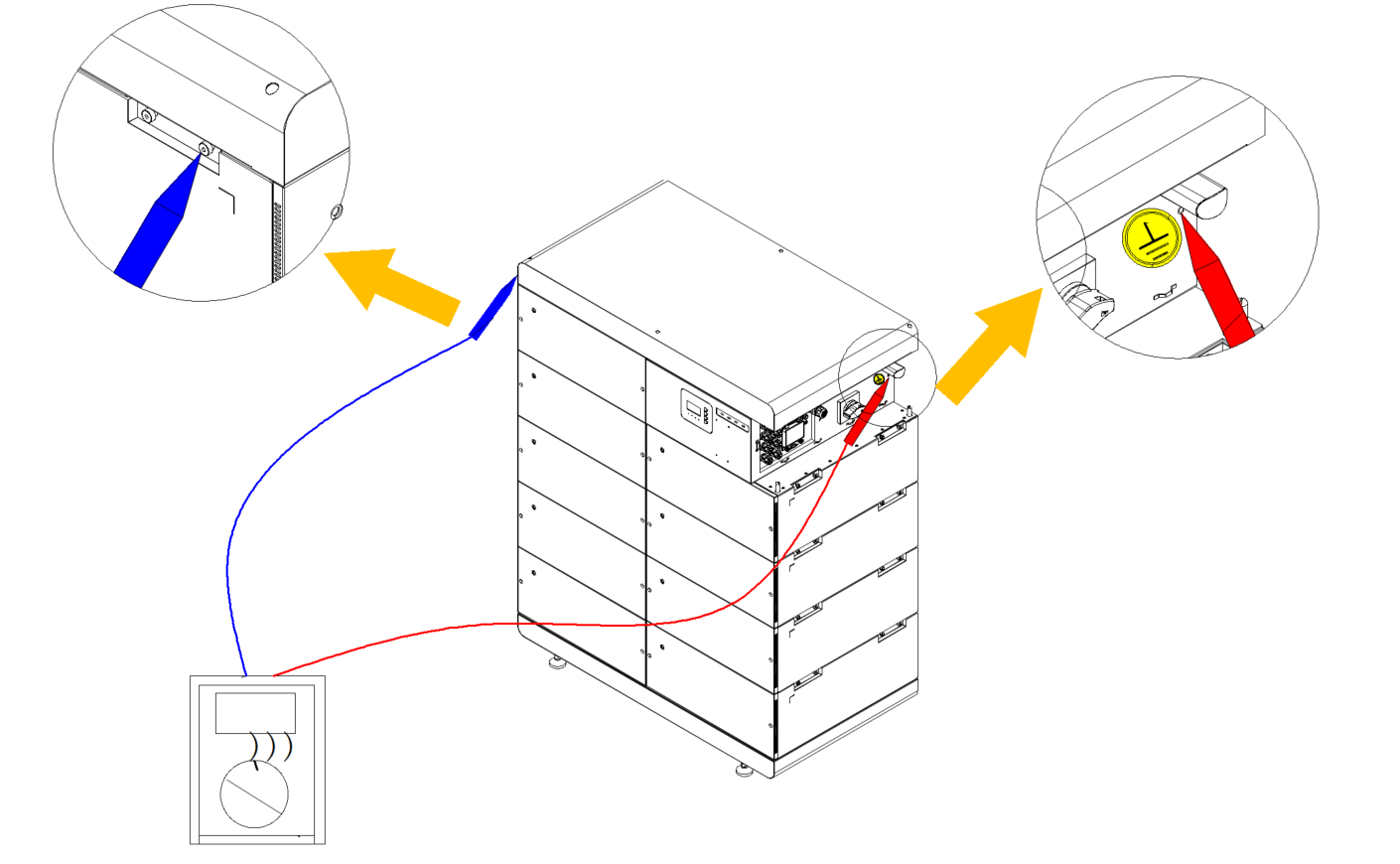

Na montage gebruikt u de doorgangsfunctie van een multimeter om de verbinding tussen de hoogspanningskast en de laatste actieve batterij te testen en te zorgen voor een goede doorgang.

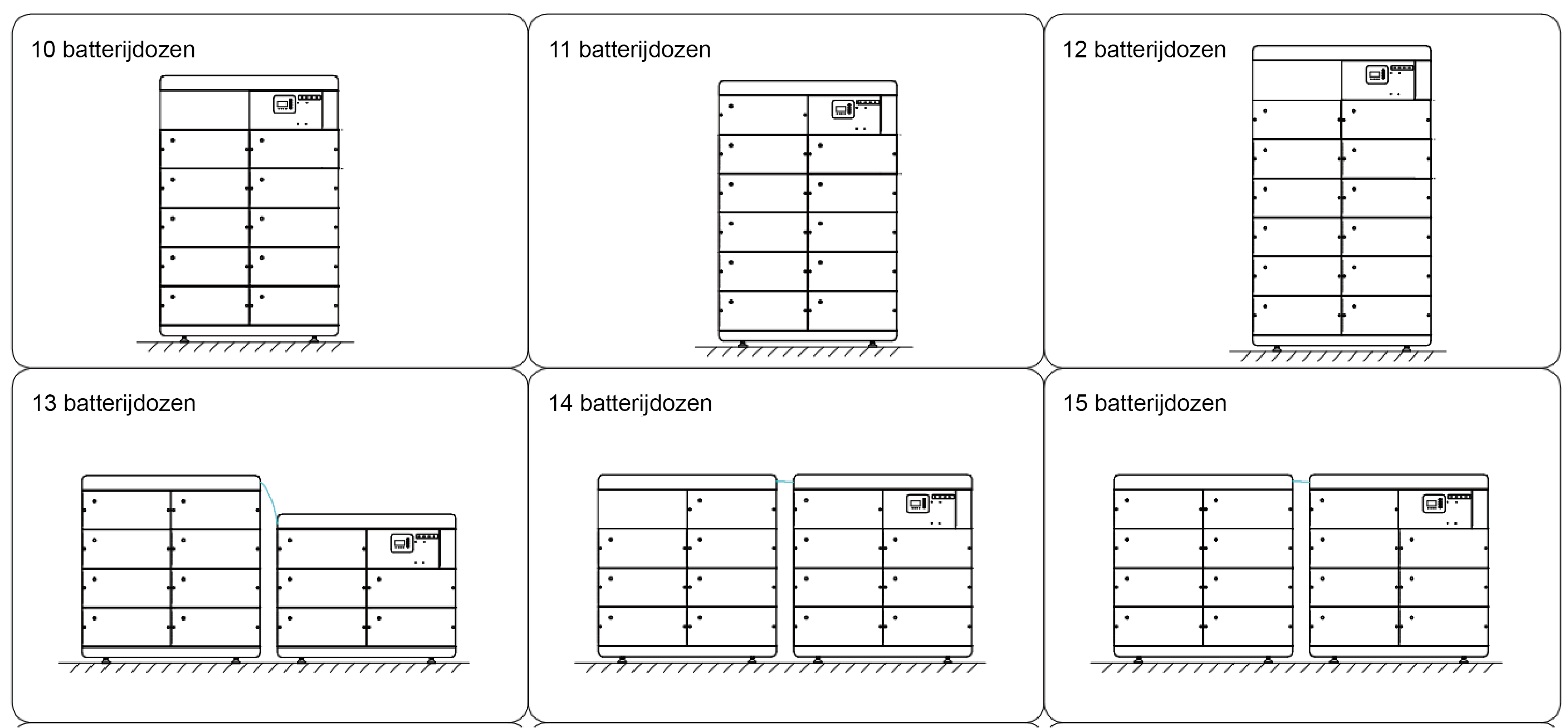

Andere batterij-installatie-indelingen

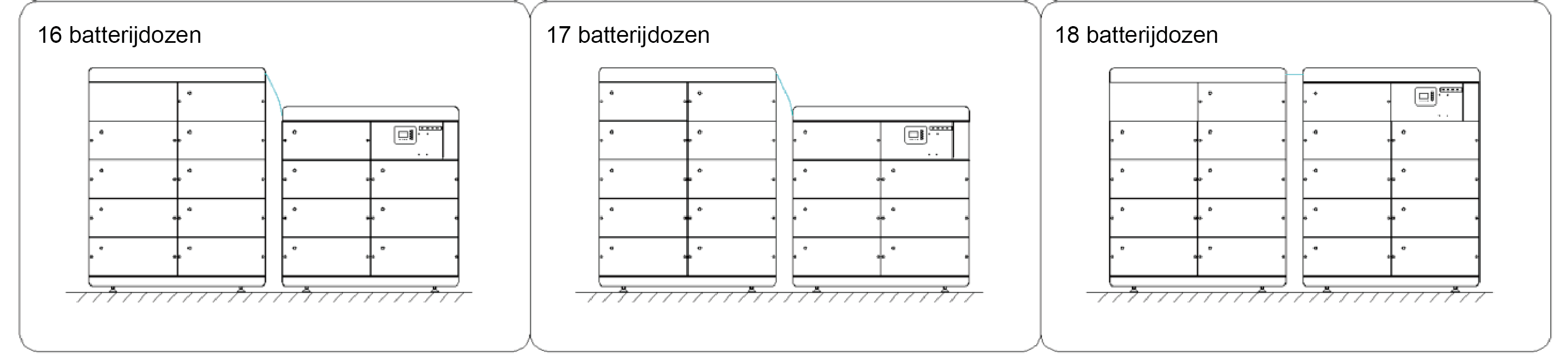

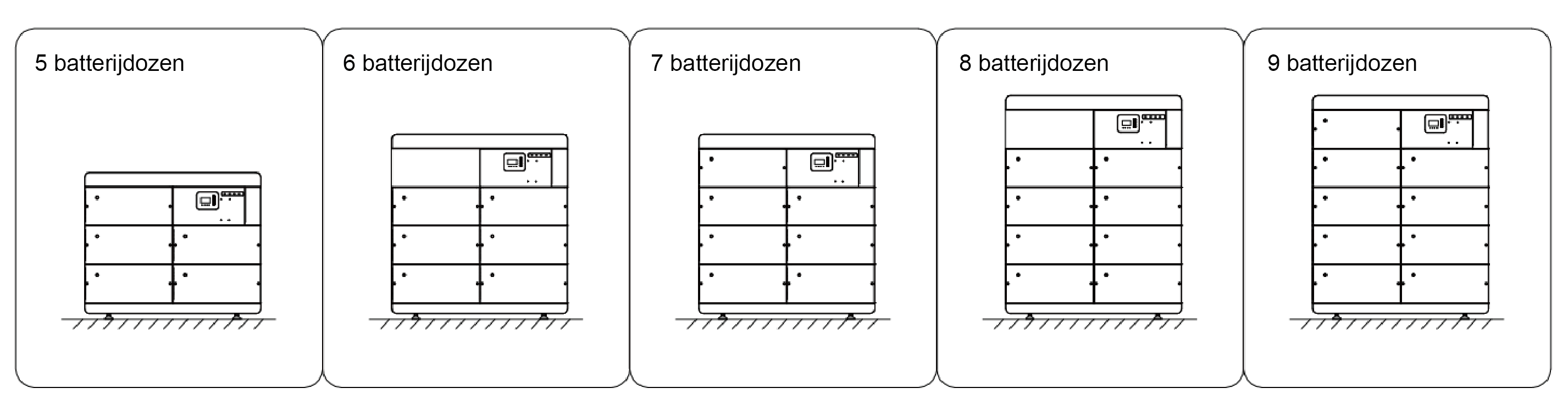

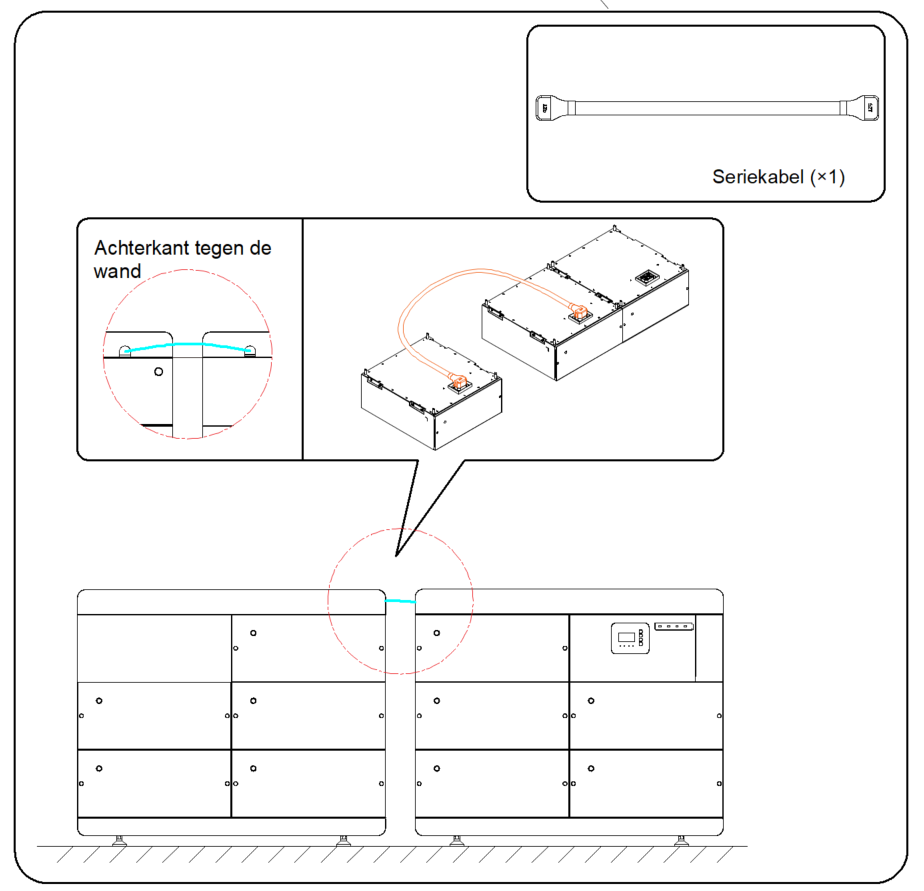

Als er twee bases worden gebruikt, moet er een afzonderlijke inter-cluster-kabelboom worden besteld. Deze kabelboom is verkrijgbaar in varianten van 3 m en 5 m. De gedetailleerde indeling en bedrading worden hieronder weergegeven:

Elektrische verbindingen

Kabelvereisten

Nr.	Kabel	Type	Bron
1	PV-voedingskabel	Standaard PV-kabel (aanbevolen type: H1Z2Z2-K)4 ~ 6 mm²	Aankoop door de installateur
2	AC-vermogen (net)	Flexibele kabel 50 mm²	Aankoop door de installateur
3	AC-vermogen (back-up)	Flexibele kabel 20-25 mm²	Aankoop door de installateur
4	Hulpvermogensbedrading	Het wordt aanbevolen om een kabel van 10 AWG/6 mm² te gebruiken met een kabeloverstroom van ≥ 35A en een buitendiameter van ≤ 5,2 mm	Aankoop door de installateur
5	PE-kabel (Hoogspanningskast)	aanbevolen: 35 mm²	Aankoop door de installateur
6	PE-kabel (Basis)	aanbevolen: 35 mm²	Aankoop door de installateur
7	PE-kabel (omvormer)	aanbevolen: 35 mm²	Aankoop door de installateur
8	DI/DO	Het wordt aanbevolen om drie vieraderige draden te gebruiken met een diameter van 24 AWG/0,2 mm² ~22 AWG/0,5 mm²	Aankoop door de installateur

Systeemaarding

Gevaar voor elektrische schokken

Voor u de elektrische verbinding uitvoert, moet u ervoor zorgen dat de PV-schakelaar en alle AC- en BAT-stroomonderbrekers in het energieopslagsysteem UIT staan ​​en niet per ongeluk of onbedoeld opnieuw kunnen worden ingeschakeld.

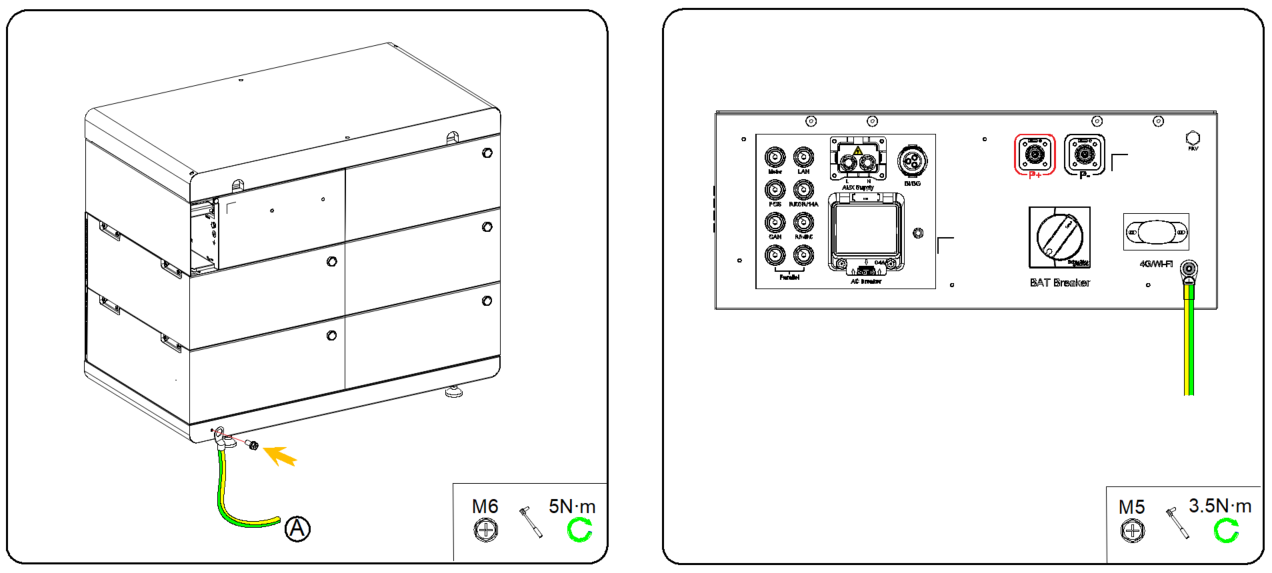

Het energieopslagsysteem is voorzien van aardingsaansluitingen op zowel de batterij als de omvormer, en beide moeten tijdens de installatie op locatie geaard worden.

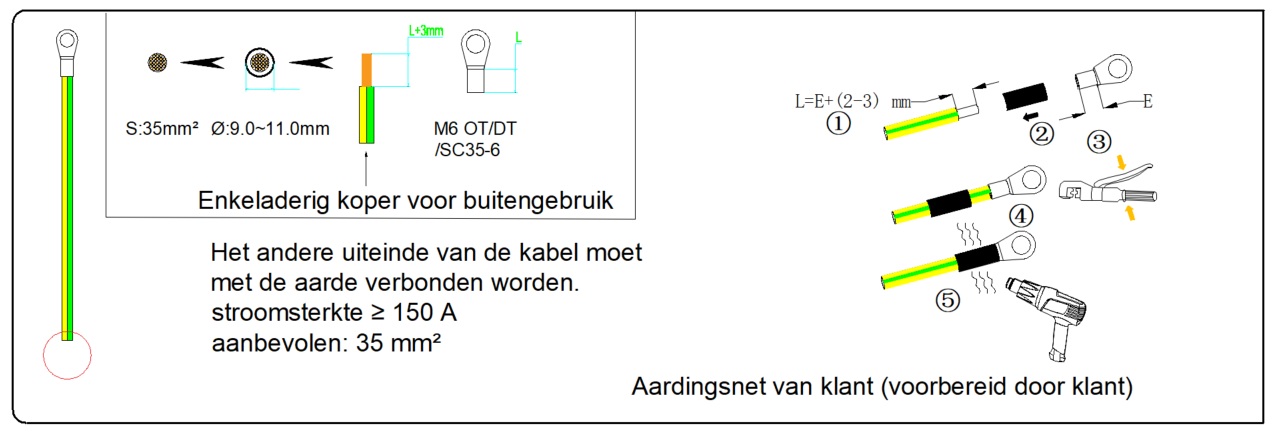

Bereid aan de batterijzijde een M6 OT-aansluiting voor, verwijder de isolatie van de aardingskabel, steek de gestripte geleider in de huls van de OT-aansluiting en krimp deze vast met een krimptang.

Gebruik een schroevendraaier met een koppel van 5 N·m om de aardingsaansluiting met de batterij te verbinden.

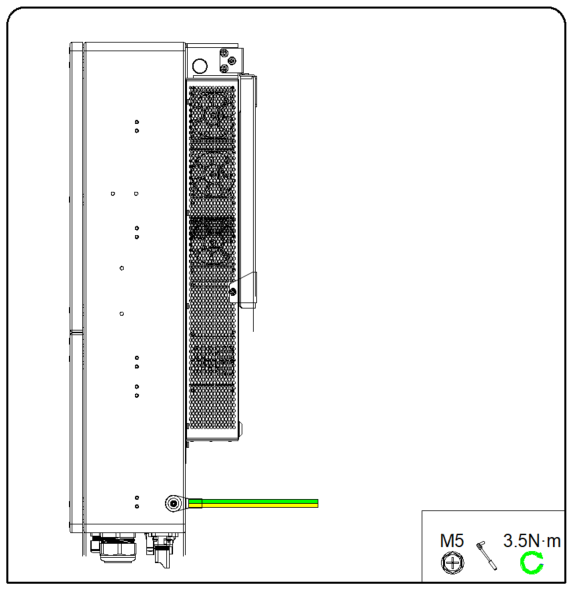

Bereid aan de omvormerzijde een M5 OT-aansluiting voor, verwijder de isolatie van de aardingskabel, steek de gestripte geleider in de huls van de OT-aansluiting en krimp deze vast met een krimptang.

Gebruik een schroevendraaier met een koppel van 3,5 N·m om de aardingsaansluiting met de omvormer te verbinden.

Nadat de aarding is voltooid, moet de aarding van de batterij worden gecontroleerd. Gebruik de positieve en negatieve meetpennen van een multimeter om contact te maken met de overeenkomstige posities op de batterij en controleer of de aarding succesvol is verlopen.

Opening en verwijdering van de afdekking

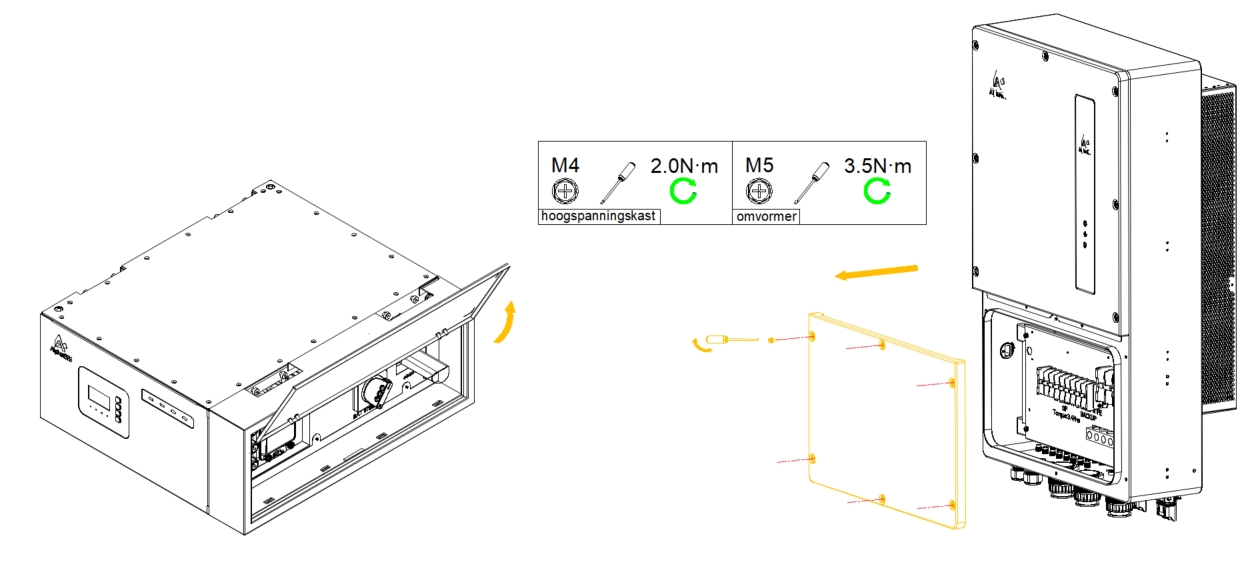

Klap de afdekking van de hoogspanningskast open.

Verwijder de zijafdekplaat van de omvormer.

Communicatieverbinding

EMS- en PCS-communicatieverbinding

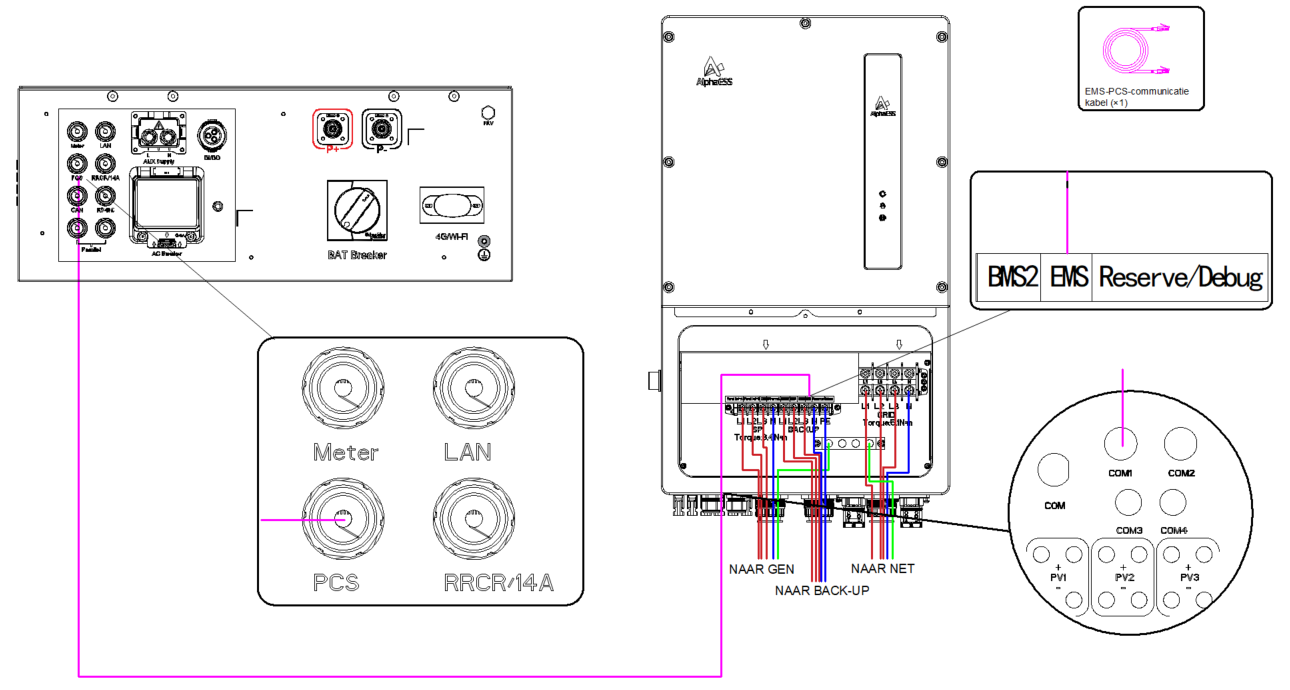

Haal de Ethernetkabel uit de hoogspanningskast. Steek het ene uiteinde van de kabel door de waterdichte aansluiting in de 'PCS'-communicatieaansluiting van de hoogspanningskast en verbind het andere uiteinde via de waterdichte aansluiting van de omvormer met de 'EMS'-aansluiting van de omvormer.

Metercommunicatieverbinding

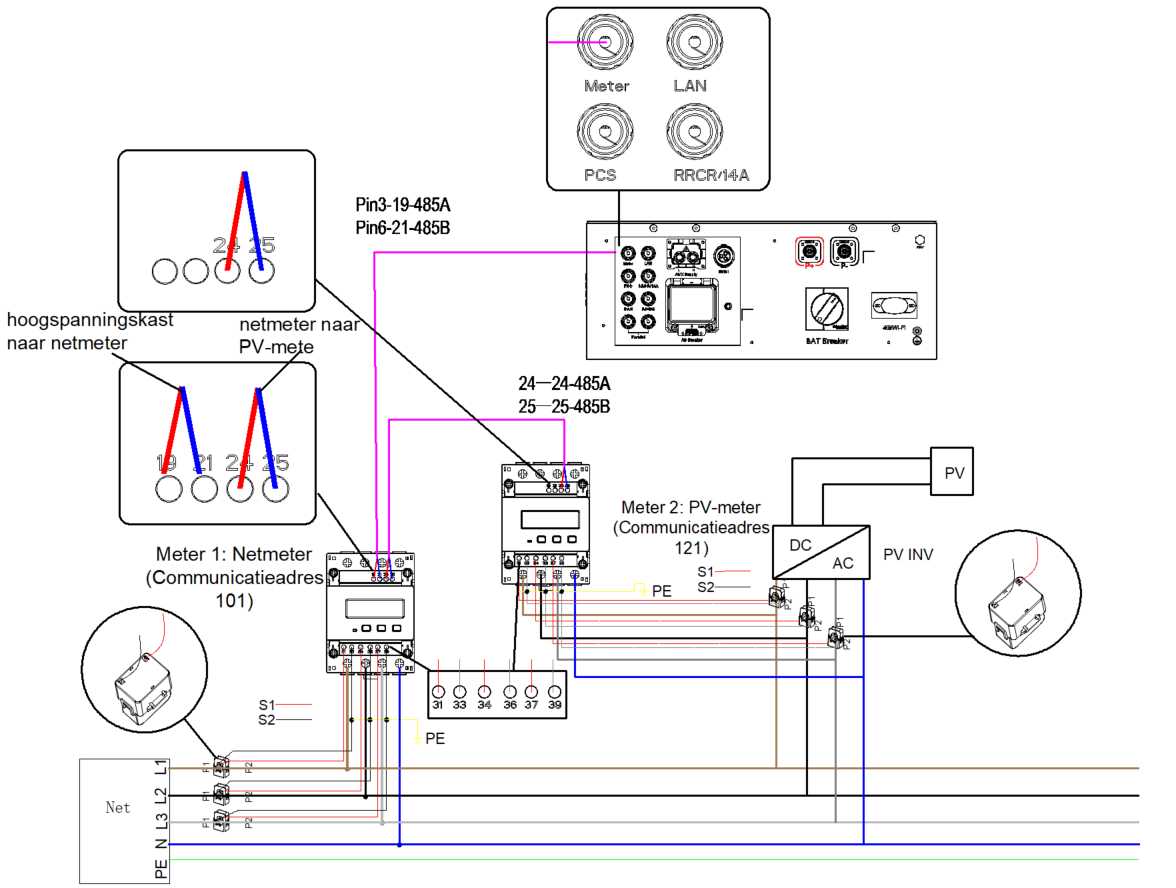

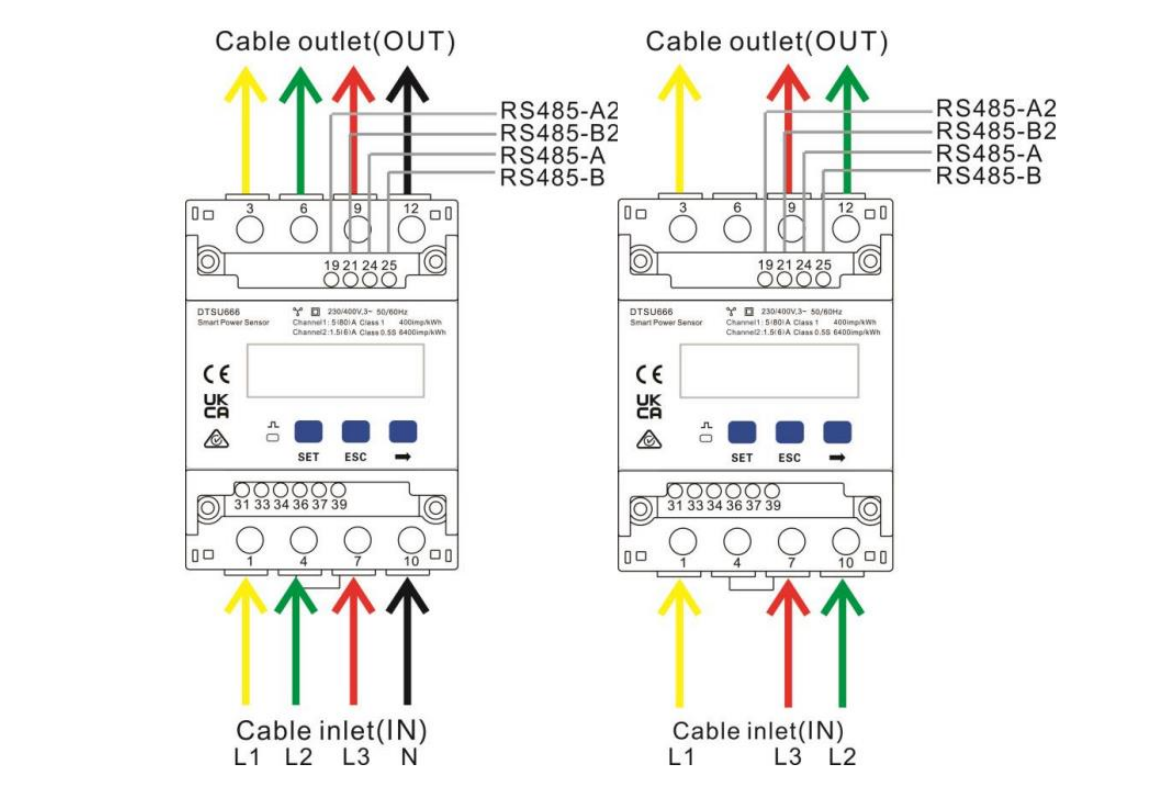

1. Verbind de netfasen L1/L2/L3/N respectievelijk met de aansluitingen 1/4/7/10 van de meter.
2. Leid netfase L1 door de meter-CT van de P1-zijde naar de P2-zijde. Verbind de secundaire CT-aansluiting S1 met meteraansluiting 31 en de secundaire CT-aansluiting S2 met meteraansluiting 33.
3. Leid netfase L2 door de meter-CT van de P1-zijde naar de P2-zijde. Verbind de secundaire CT-aansluiting S1 met meteraansluiting 34 en de secundaire CT-aansluiting S2 met meteraansluiting 36.
4. Leid netfase L3 door de meter-CT van de P1-zijde naar de P2-zijde. Verbind de secundaire CT-aansluiting S1 met meteraansluiting 37 en de secundaire CT-aansluiting S2 met meteraansluiting 39.
5. Afhankelijk van de daadwerkelijke afstand tot de locatie waar de meter geïnstalleerd moet worden, dient de klant de benodigde communicatiekabel voor de meter voor te bereiden. Verbind één uiteinde van de Ethernetkabel met de 'Meter'-poort in de hoogspanningskast volgens de procedure in Sectie 3.5.6. Verbind aan het andere uiteinde de groen-witte draad van de Ethernetkabel met communicatieaansluiting '24' van de meter en de groene draad met aansluiting '25'.

1. Als er een PV-meter wordt gebruikt, moeten de twee meters in serie worden geschakeld, dat wil zeggen dat aansluiting '19' van de PV-meter moet worden verbonden met aansluiting '19' van de netmeter, en aansluiting '21' van de PV-meter met aansluiting '21' van de netmeter.

1. Bij gebruik van de directe aansluitmethode moet de stroom lager zijn dan 50 A. De installatieprocedure is als volgt.

Indien de directe aansluitmethode wordt toegepast, dient u tevens de toegangsmodus op de energiemeter aan te passen volgens de handelingen weergegeven in onderstaande afbeelding.

1. De DTSU666-meter met aansluiting van 6 CT's wordt ondersteund. Opmerking: deze CT's hebben een beperkt meetbereik en mogen niet parallel geschakeld worden.

DI/DO-communicatieverbinding

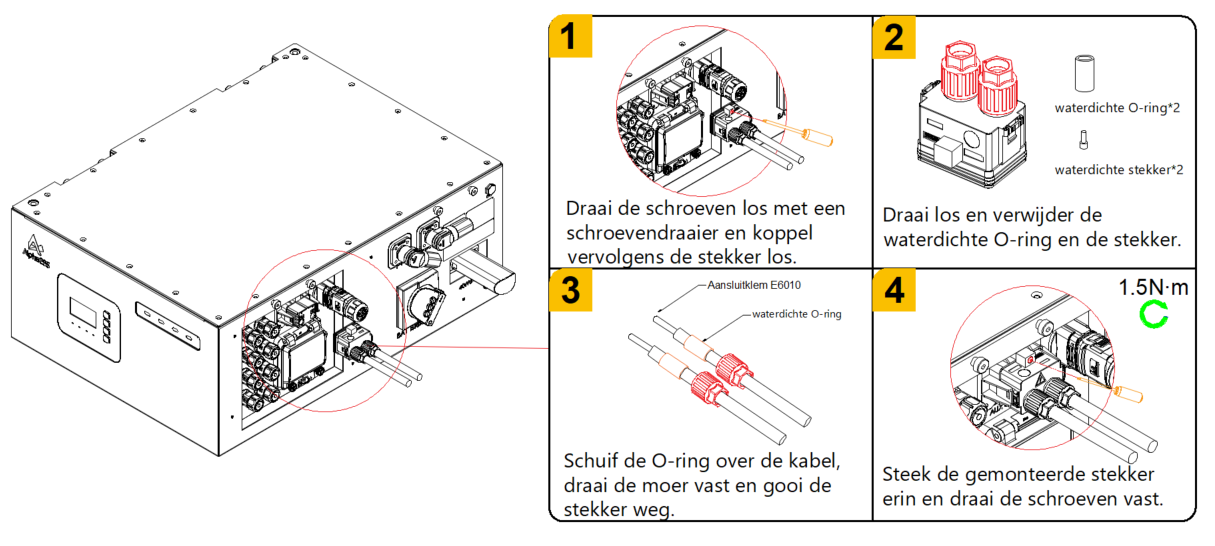

1. Druk op de handgrepen aan beide zijden van de DI/DO-poort van de hoogspanningskast en verwijder de connector van de hoogspanningskast.

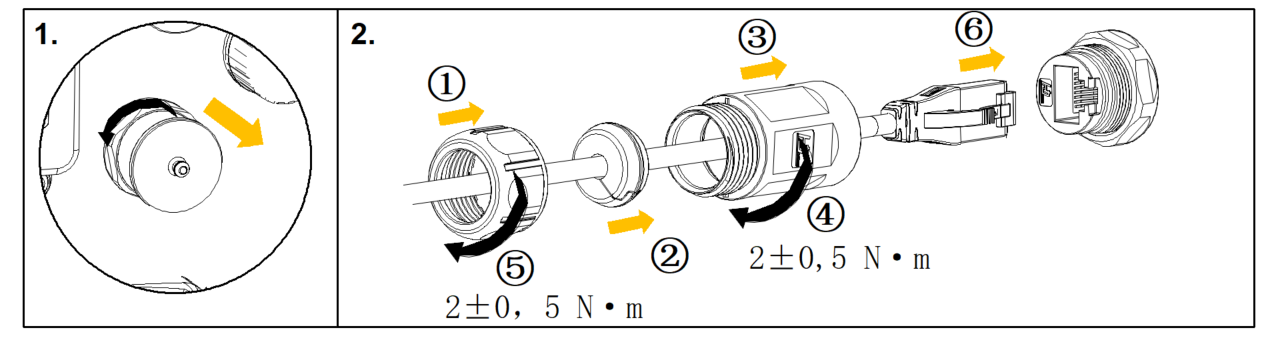

2. Trek de bedradingsaansluiting eruit zoals weergegeven in de afbeelding.

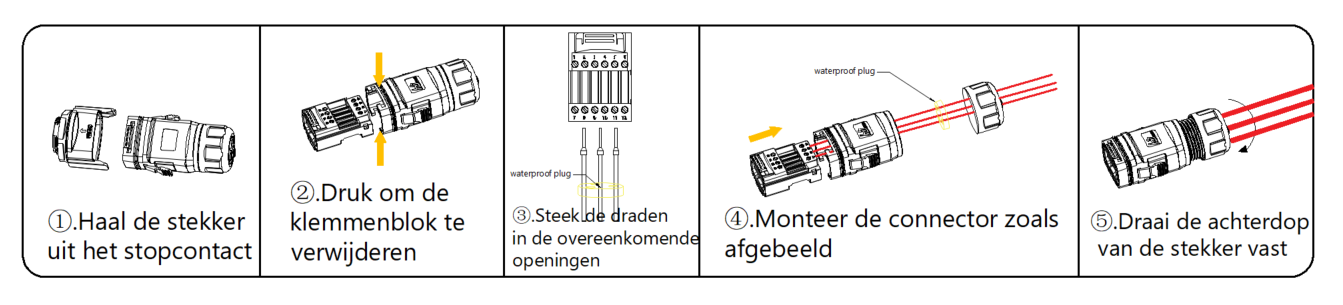

1. Maak de bedradingsaansluiting los, verwijder de waterdichte aansluiting en leid de kabel door de aansluiting.
2. Verbind de kabelboom met de terminal.

1. Steek de bedradingsaansluiting terug in de connector.
2. Draai de waterdichte aansluiting met de klok mee vast.

1. Steek de connector terug in de hoogspanningskast.

4G-dongleverbinding

1. Verwijder de rechter afdekplaat van de hoogspanningskast.
2. Controleer of de wifi-dongle correct is geïnstalleerd. Als een 4G-dongle vereist is, moet deze apart besteld worden en gebruikt worden ter vervanging van de wifi-dongle.

Houd er rekening mee dat AlphaESS altijd een LAN-kabelverbinding aanraadt boven het gebruik van een wifi-dongle.

RRCR/14a-verbinding

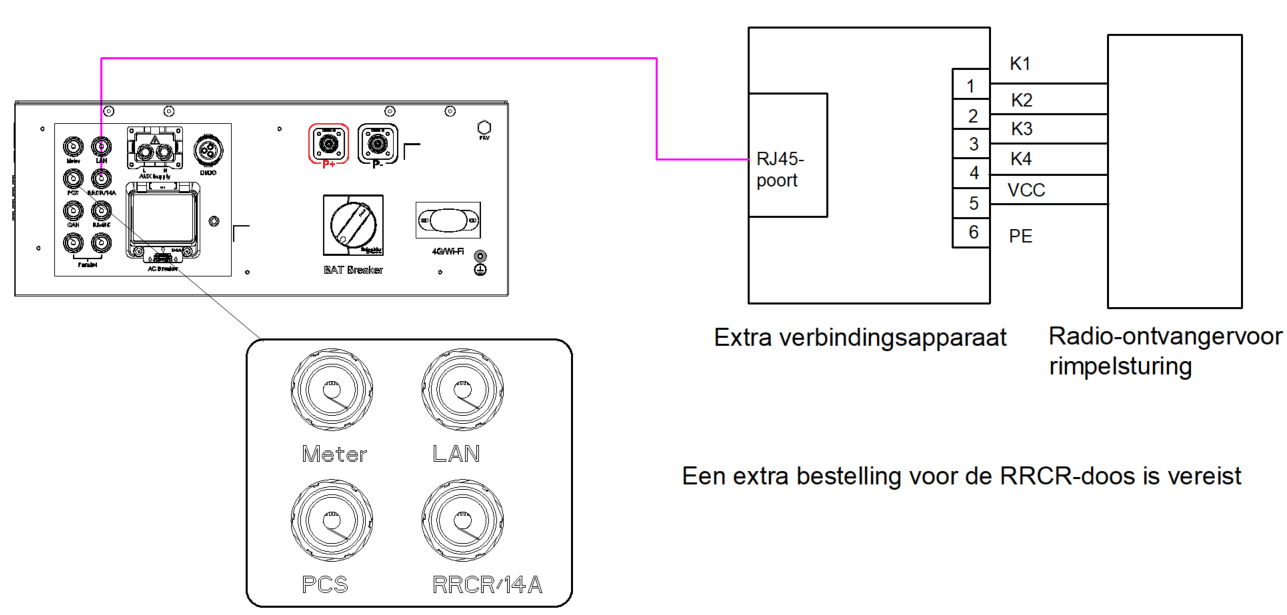

Als er een RRCR/14a-eis van toepassing is, voltooi de bedrading zoals getoond in het schema.

Voedingsverbinding

PV-verbinding

Controleer voordat u de omvormer verbindt of de open circuitspanning van de PV-array binnen de limiet van de omvormer ligt. Controleer vóór de verbinding of de polariteit van de uitvoerspanning van de PV-array overeenkomt met de symbolen 'DC+' en 'DC-'. Gebruik een goedgekeurde DC-kabel voor het PV-systeem. Zorg ervoor dat de fotovoltaïsche kabels spanningsloos zijn voordat u ze aansluit

Een DC-PV1-schakelaar, die voldoet aan AS 60947.3:2018, wordt in de omvormer gebruikt als isolatie-apparaat. Controleer de onderstaande beoordelingen.

DC-schakelaar van het merk	SVRU(TIANJIN) ELECTRICAL EQUIPMENT CO. LTD
Model	GHX6-55P/8P1100- 45-2-O-F
PV-categorie	DC-PV2
Ue	1100 V
le	45 A
Ui	1500 V
Uimp	8000 V
lcw	1500 A
lcm	2000 A
l (inschakelen)/lc (uitschakelen)	180 A
Voldoet aan de norm	AS 60947 .3：2018 ， ASINZS IEC 60947 . 1 :2015

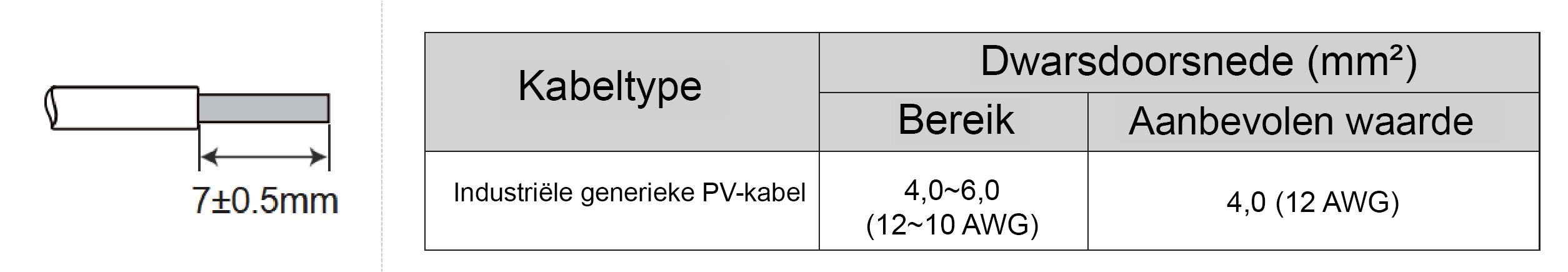

1. Kies een geschikte DC-kabel en strip de draden over een lengte van 7 ± 0,5 mm. Raadpleeg onderstaande tabel voor de specifieke specificaties;

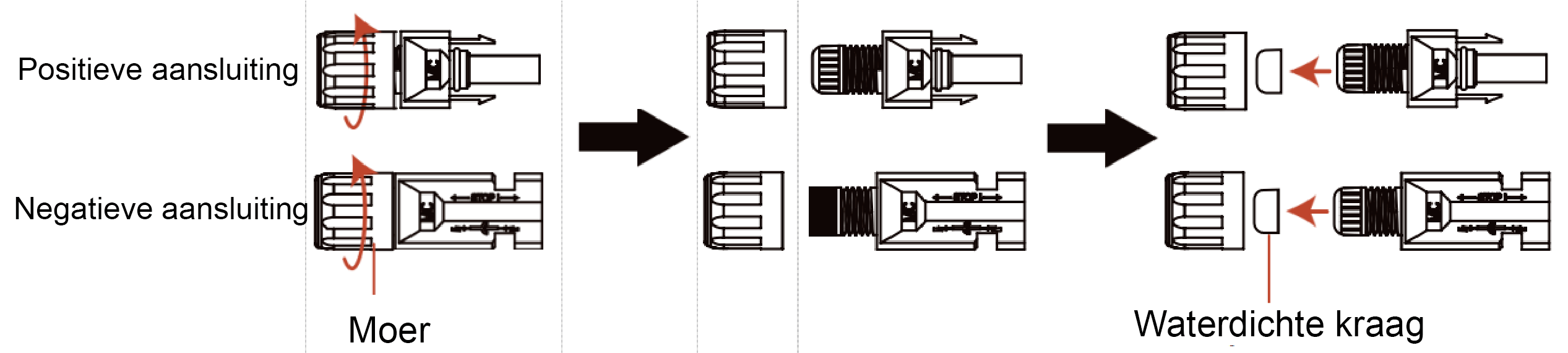

1. Haal de DC-aansluiting uit de accessoirezak, draai de schroefdop los om deze te demonteren en verwijder de waterdichte rubberen ring;

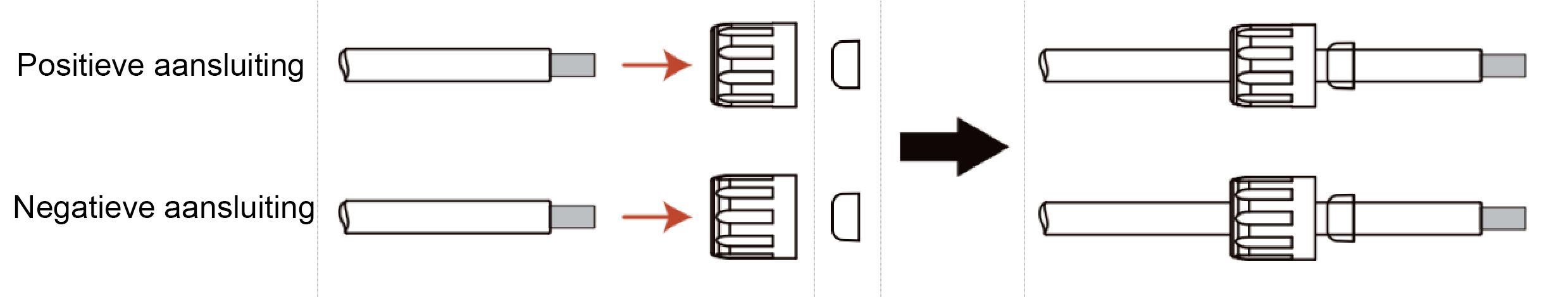

1. Voer de gestripte DC-kabel door de moer en de waterdichte rubberen ring;

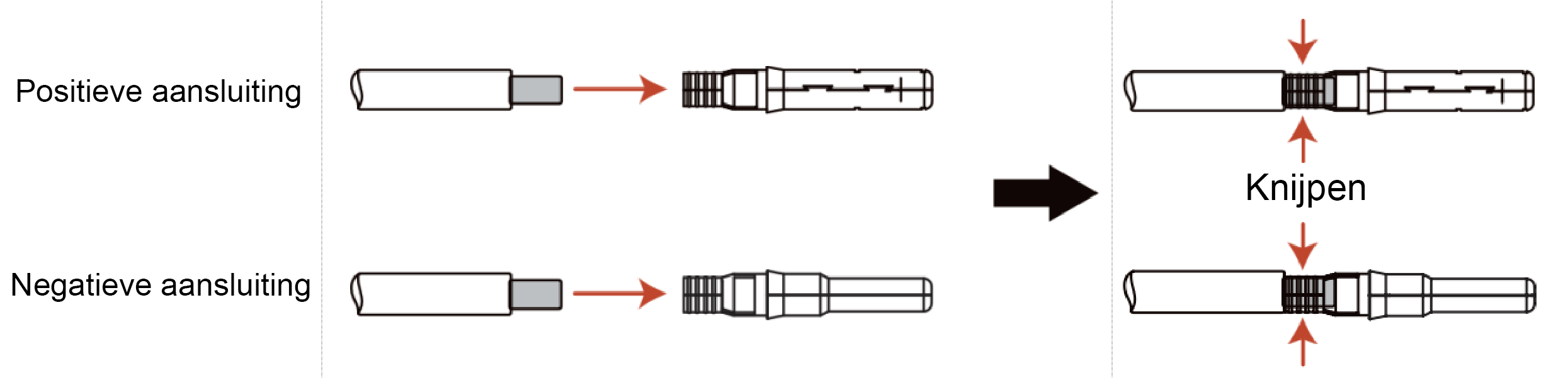

1. Verbind het draadgedeelte van de DC-kabel met de metalen DC-aansluiting en krimp deze vast met een speciaal DC-aansluitingskrimpgereedschap;

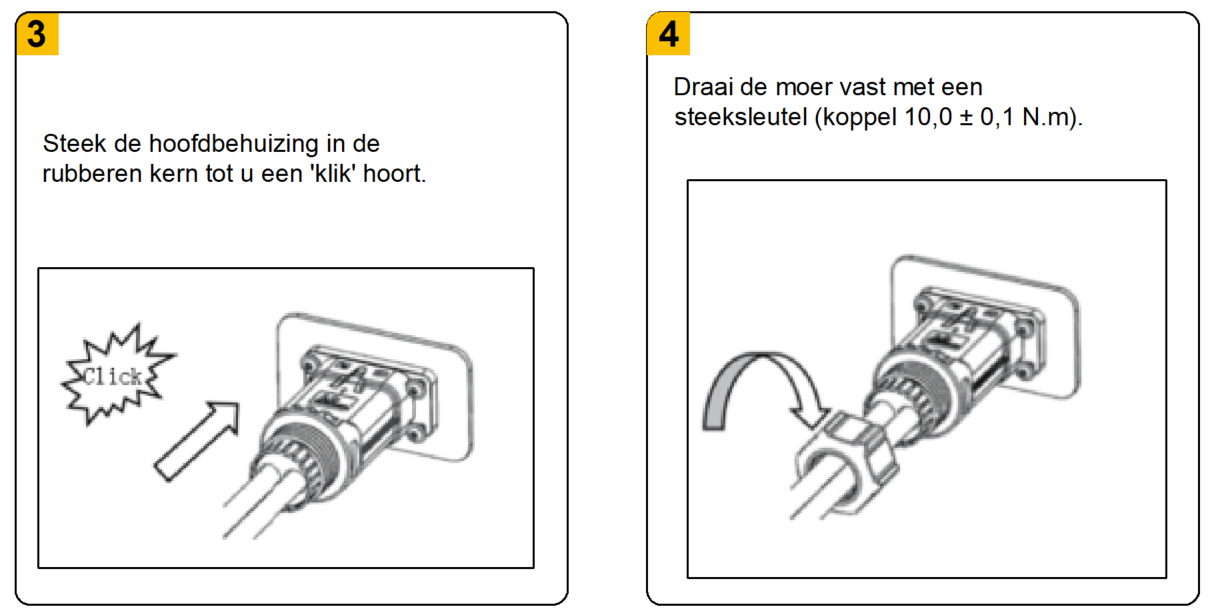

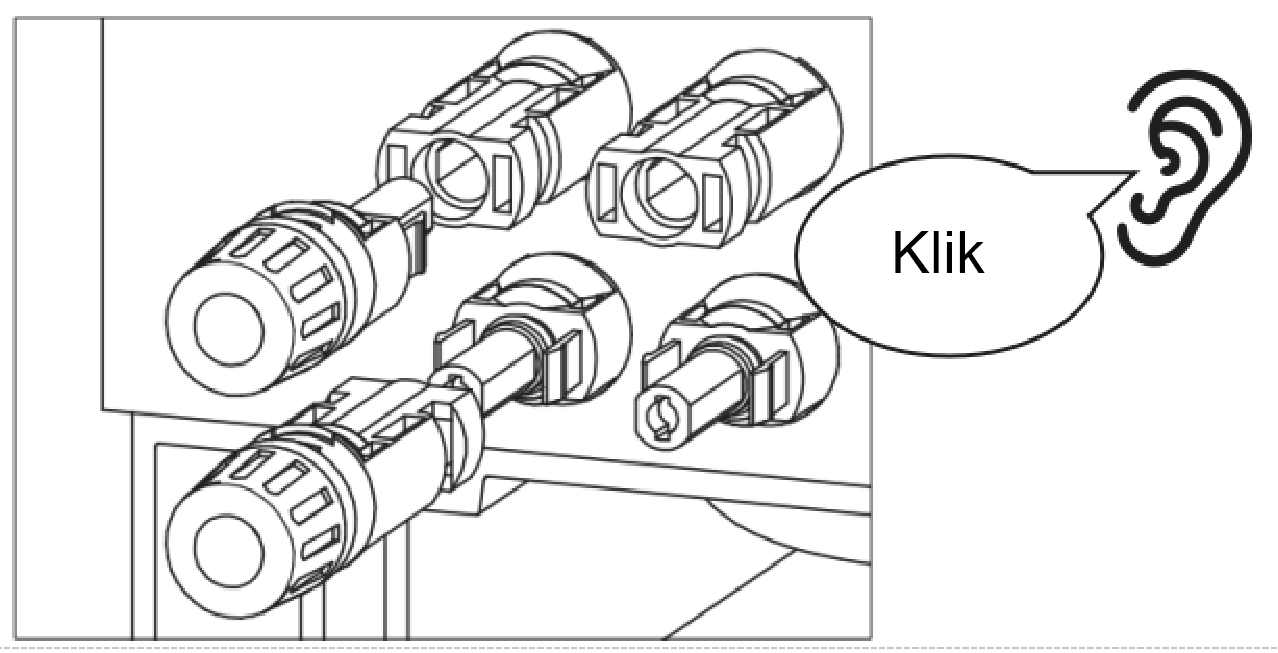

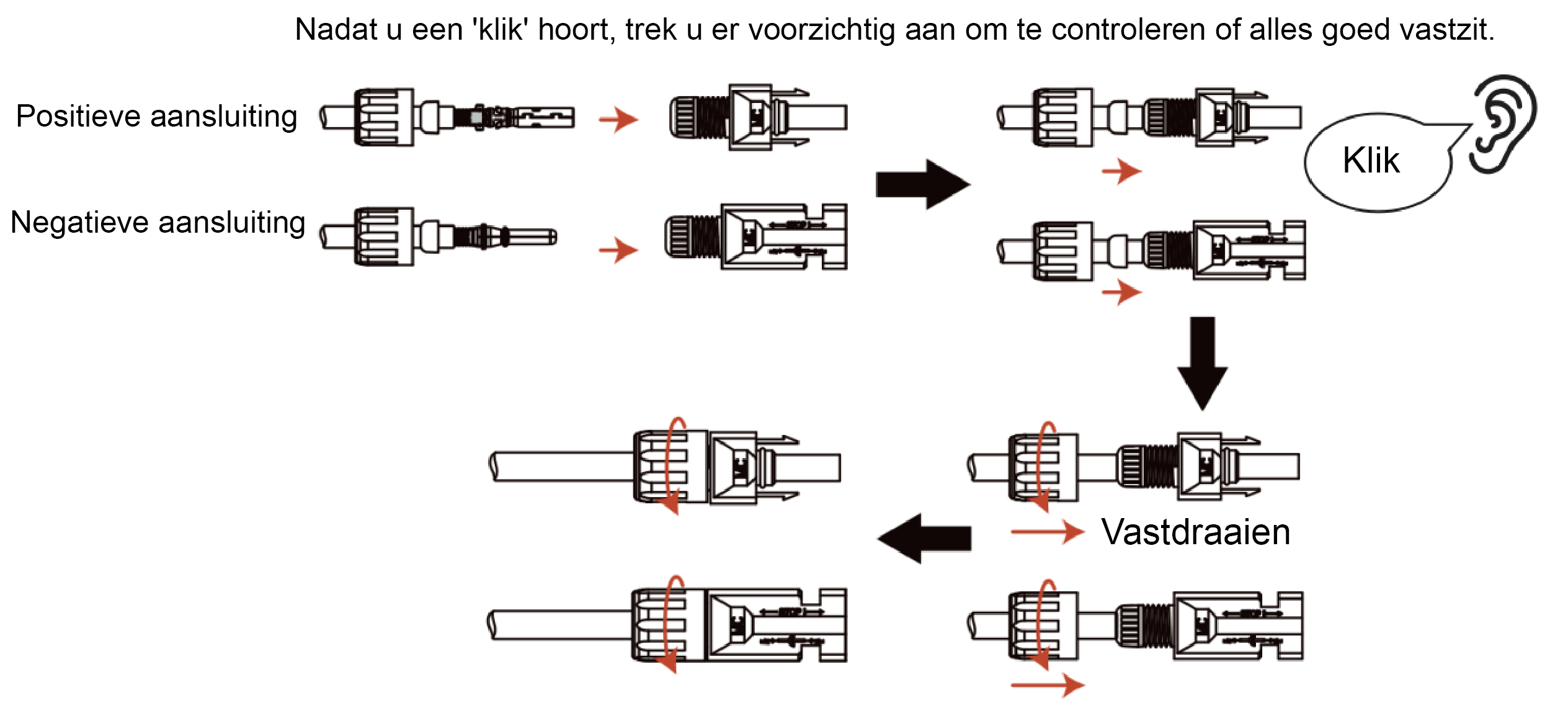

1. Steek de gekrompen DC-kabel stevig in de DC-aansluiting, plaats vervolgens de waterdichte rubberen ring in de DC-aansluiting en draai de moer vast;

1. Meet de PV-spanning van de DC-invoer met een multimeter en controleer de polariteit van de DC-invoerkabel;

1. Verbind de bedrade DC-aansluiting met de omvormer zoals weergegeven in de afbeelding. Een zachte 'klik' bevestigt dat de verbinding correct is;

Batterijvoedingsverbinding

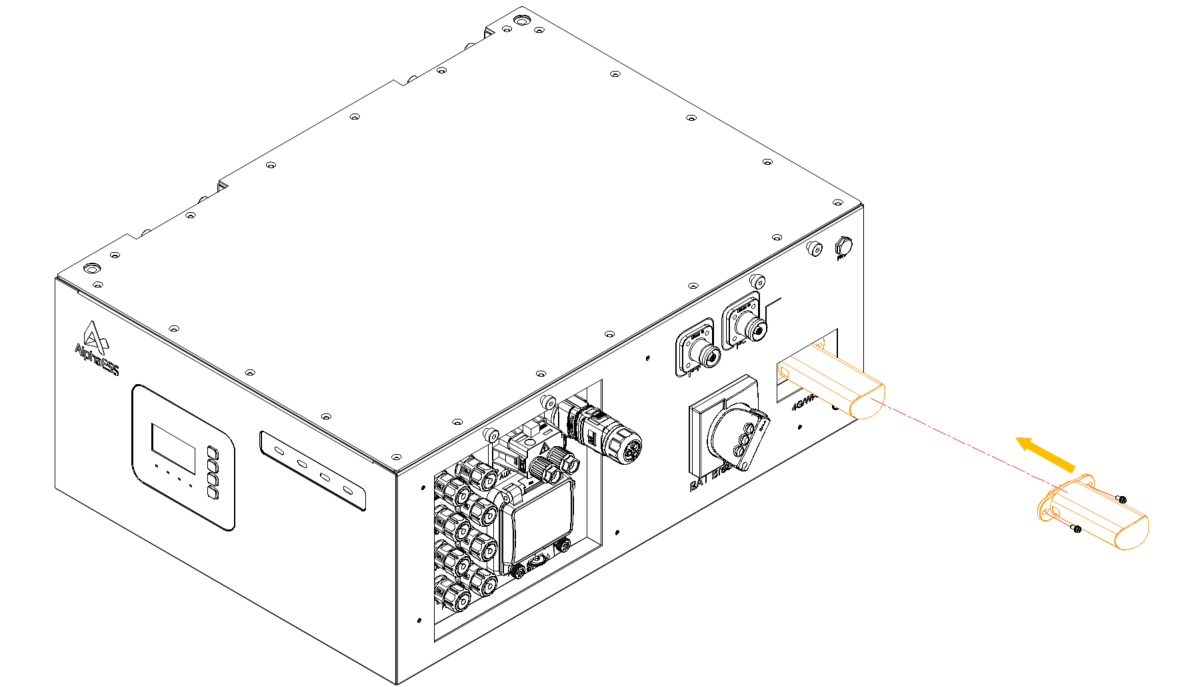

1. Haal de batterijvoedingskabel uit het accessoirepakket van de hoogspanningskast.

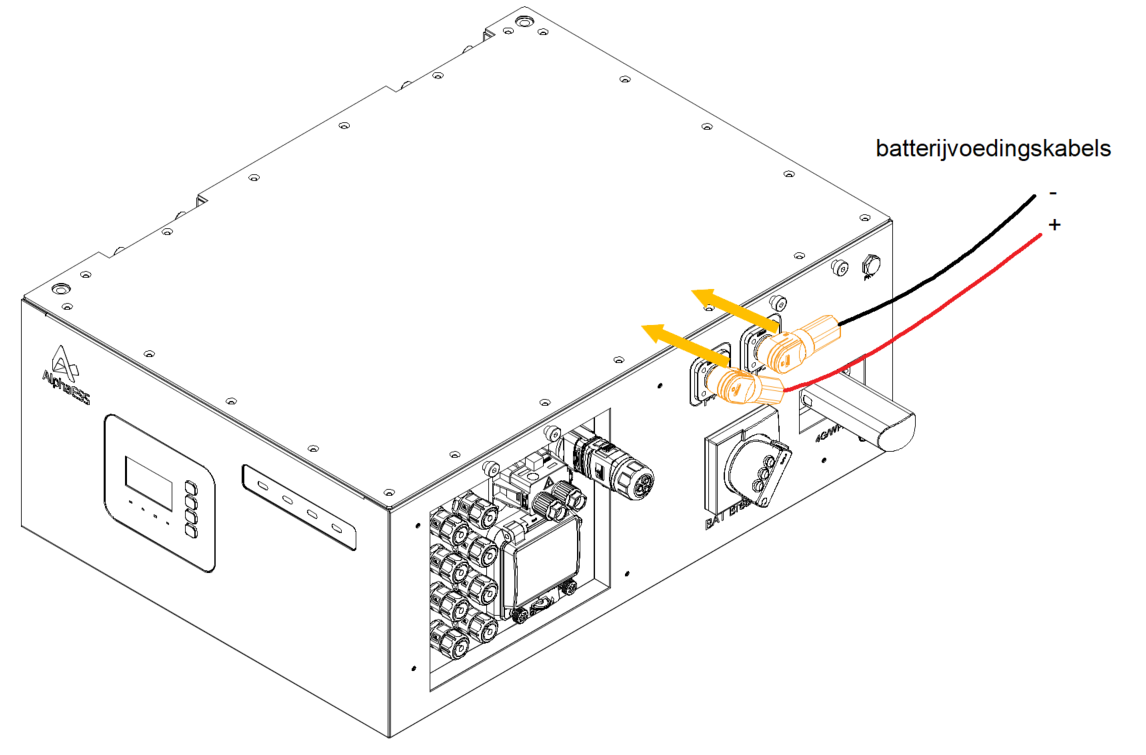

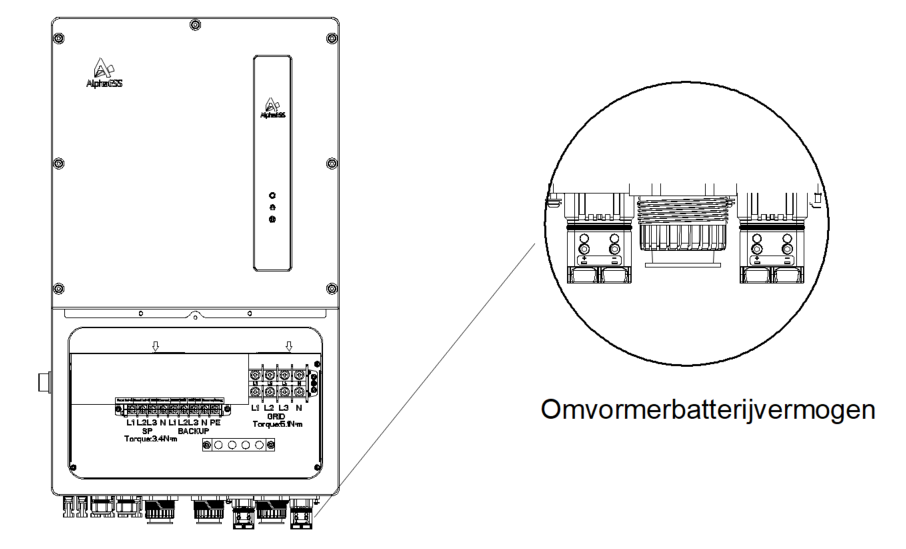

2. Steek het uiteinde van de kabelboom met de aansluitingen in de poorten BAT+ en BAT− van de hoogspanningskast.

1. Verwijder de zachte siliconen bescherming van het andere uiteinde van de kabelboom en voer deze door de waterdichte aansluiting van de omvormer om hem te verbinden met BAT+ en BAT−.

AC-hulpvoedingsverbinding

Gebruik bij het installeren van 5 tot 9 batterijen voedingskabels van 4 mm². Gebruik bij het installeren van 10 tot 18 batterijen voedingskabels van 6 mm².

Vereisten voor kabelbomen: 12 AWG (4 mm²) ~ 10 AWG (6 mm²), met een isolatiebuitendiameter van 3,8 mm ~ 5,2 mm.

De verwarmingsstrippen worden gevoed door het hulpvoedingssysteem. Aansluiting van de hulpvoeding is verplicht wanneer de verwarmingsstrip wordt ingeschakeld.

Als de omgevingstemperatuur onder 0°C kan dalen, moet de hulpstroomkabel worden aangesloten. Anders houdt u de hulpstroomschakelaar uitgeschakeld wanneer de AC-hulpstroomvoorziening niet is aangesloten.

Net-, back-up- en DG-verbinding

GEVAAR

Zorg ervoor dat de OCPD's (stroomonderbrekers) zijn uitgeschakeld voordat u de AC-kabels installeert.

Gebruik een multimeter om te controleren of de AC-spanningen 0 Vac zijn voordat u verdergaat.

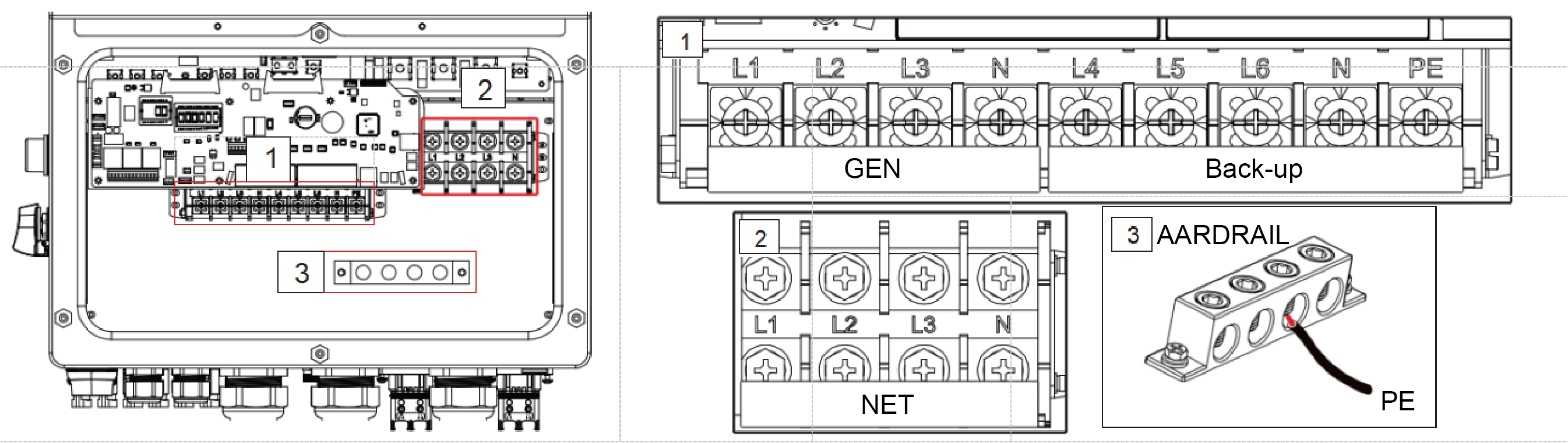

Er zijn drie sets AC-uitvoeraansluitingen en de installatiestappen zijn voor alle drie hetzelfde. De maximale temperatuur voor het verbinden van de AC- en batterij-aansluitingen is 85 °C.

Model	Gen-poort	Back-uppoort	Netpoort	Aardrail
Draaddikte	3 AWG/4 AWG	3 AWG/4 AWG	0 AWG/1 AWG	2 AWG
Koppel	28,2 N . m			20,3 N . m
Kabel	20-25 mm²	20-25 mm²	50 mm²	33 mm²

1. Voer de AC-kabels voor het back-upbelastingspaneel (back-up) en het hoofdverdeelpaneel (net) in de bedradingsdoos van de omvormer. Het back-upbelastingspaneel mag niet elektrisch verbonden zijn met het hoofdverdeelpaneel.
2. Strip 13 mm van de uiteinden van elke kabel. Krimp de R-type-connectoren vast op de uiteinden.
3. Verwijder de aansluitingsbouten, plaats ze in de connectoren en draai de bouten vervolgens vast met een momentsleutel.
4. Raadpleeg de labels op de aansluitingen om de AC-draden met de juiste aansluitingen te verbinden. Voor kabelwartels wordt een koppel van 7-7,5 N.m aanbevolen. Om een ​​waterdichte werking te garanderen, moet de operator regelmatig controleren of de installatie nog goed vastzit.

OPMERKING:

Door de huidige verscheidenheid aan batches kunnen geleverde omvormers voorzien zijn van de volgende gewijzigde zeefdruksymbolen. In vergelijking met de oude versie verandert er niets aan de functie van de desbetreffende aansluitingen of de wijze waarop de kabels worden verbonden.

Wel zijn er symbolen met koppelgegevens toegevoegd om de installatie op locatie te vergemakkelijken. (In deze handleiding tonen sommige diagrammen nog de oude symbolen, maar de feitelijke installatie moet altijd gebaseerd zijn op uw specifieke apparaat).

Vereisten voor de back-uppoort en Gen-poort van de omvormer:

1. Resistieve belasting en RCD-belasting: de eenfasige resistieve belasting mag niet meer dan 100% van het nominale eenfasige vermogen van de omvormer bedragen, de RCD-belasting mag niet meer dan 60% van het nominale vermogen van de omvormer bedragen.
2. Motorbelasting: de klant dient voorzichtig te zijn met het inschakelvermogen bij het opstarten van de belasting en ervoor te zorgen dat het inschakelvermogen de limieten voor vermogen en tijd van de overbelastingscurve niet overschrijdt.
3. RLC-belasting: het totale vermogen van de belasting mag het nominale vermogen van de omvormer niet overschrijden, de momentane piekstroom (inschakelpiekstroom) tijdens het schakelen van de belasting mag niet meer dan tweemaal de nominale stroom van de omvormer bedragen en de minimale vermogensfactor mag niet lager zijn dan 0,8.
4. Gemengde belasting: Met uitzondering van de RLC-belasting moeten de motorbelasting en de RCD-belasting proportioneel worden verlaagd.
5. Isolatietransformator: Bij het opstarten met een transformator is het belangrijk erop te letten dat de inschakelstroom niet meer dan tweemaal de nominale stroom bedraagt ​​en dat het inschakelvermogen de limietvereisten van de overbelastingscurve niet overschrijdt; anders moet een softstartfunctie aan de transformator worden toegevoegd.

Meterinstellingen

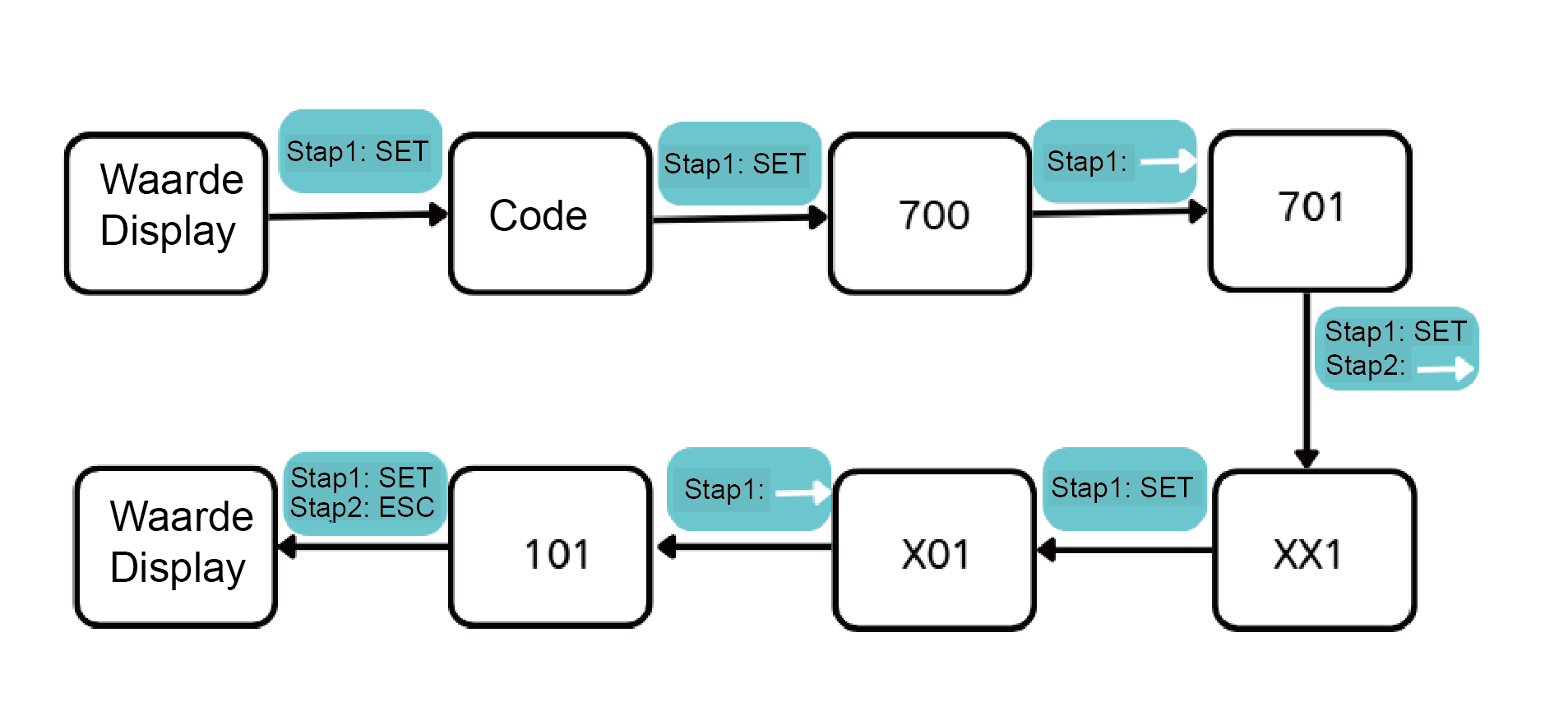

Het standaard meteradres is het adres van de netmeter. Als er een PV-omvormer aan de netzijde wordt toegevoegd, moet er een extra meter worden geïnstalleerd en moet het adres daarvan worden ingesteld op 121. De stappen voor het instellen van het communicatieadres van de meter zijn als volgt:

Parallelle verbindingsbedrading

Communicatiebedrading

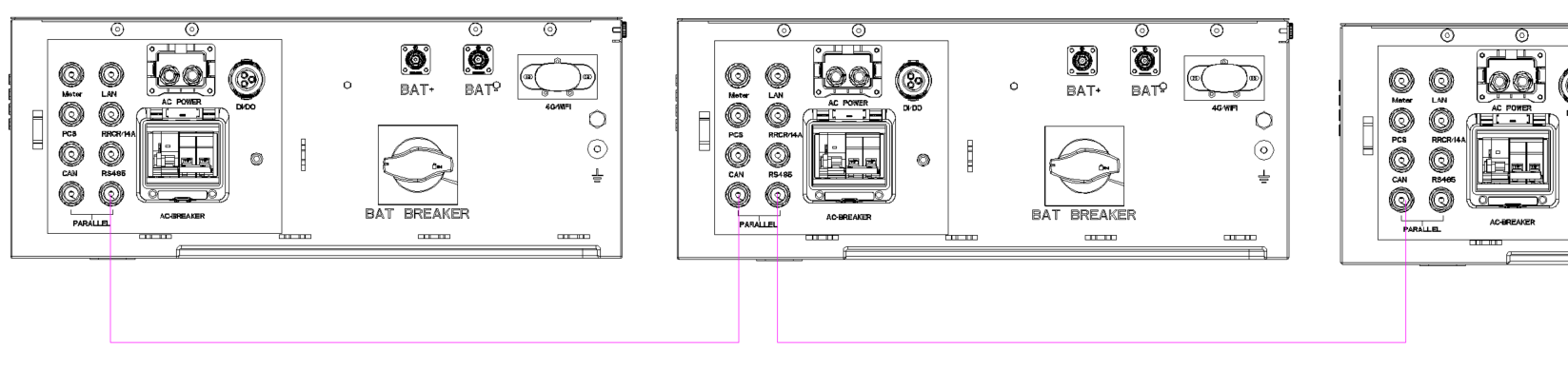

1. Accessoirepakketten voor parallelkabelbomen worden apart verkocht; voor elke extra parallel geschakelde eenheid is één extra pakket nodig.
2. Haal de Ethernetkabel uit het accessoirepakket voor de parallelle verbindingskabelboom. Verbind het ene uiteinde van de kabel met de 'Parallel'-poort van een hoogspanningskast en het andere uiteinde met de 'Parallel'-poort van de hoogspanningskast van een ander systeem, enzovoort.

1. Haal de andere Ethernetkabel uit het accessoirepakket voor de parallelle verbindingskabelboom. Verbind het ene uiteinde via de waterdichte 'COM'-aansluiting aan de onderkant van een omvormer met 'P-A' of 'P-B' van die omvormer, en verbind het andere uiteinde met 'P-A' of 'P-B' van de omvormer in een ander systeem, enzovoort.

1. Haal de eindweerstanden uit het parallel verbindingskabelboompakket en plaats ze respectievelijk in de ongebruikte 'Parallel'-poorten van de eerste hoogspanningskast en de laatste hoogspanningskast in het parallel systeem.

1. Tot slot zet u beide DIP-schakelaars 1 en 2 op de omvormers van de hoofdeenheid en de laatste slavenheid op AAN; laat alle overige apparaten onaangeroerd.

Elektrische bedrading

De parallelle elektrische bedrading is als volgt:

Zorg voor gelijke lengtes van alle vertakkingskabels naar de verbindingspunten om interne kringstromen te beperken, de regelnauwkeurigheid te verbeteren en de levensduur van de PCS te verlengen.

Inbedrijfstelling

Inbedrijfstelling cloudplatform

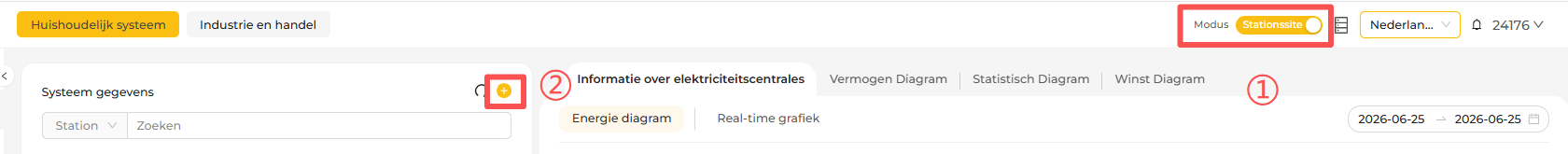

1. Nadat de parallelbedrading en inschakeling zijn voltooid, verbindt u het systeem met de cloud en voegt u vervolgens het parallel systeem toe via de mobiele APP.

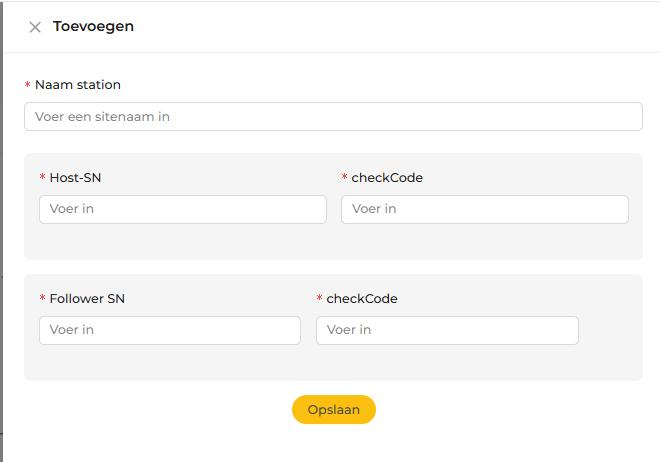

1. Voeg een nieuw parallelstation toe op het cloudplatform zoals afgebeeld in de figuur.

1. Vul de gegevens van het parallelstation in en klik op Opslaan. Het systeem voltooit de parallelnetwerkverbinding automatisch.

Lokale inbedrijfstelling

Ga op het lcd-scherm van de hoogspanningskast naar Instellingen > Functie > Parallel > AC-parallel, en stel vervolgens de systeemmodus, totaal aantal parallel-eenheden en parallel-ID in.

Voor de hoofdeenheid: stel Systeemmodus in op Hoofd. Parallel aantal verwijst naar het totale aantal parallel-eenheden binnen het station.

Voor slavenheden: stel Systeemmodus in op Volg. De slave parallel-ID begint bij 1.
