Ein- und Ausschalten des Systems

Einschalten des Systems

• Stellen Sie vor dem Einschalten des Energiespeichersystems sicher, dass der PV-Schalter sowie alle Wechselstrom- und Akkuschutzschalter im System ausgeschaltet sind und nicht wieder aktiviert werden können.
• Schalten Sie das Energiespeichersystem niemals ein, wenn die Installation und der elektrische Anschluss nicht ordnungsgemäß und zuverlässig sind.

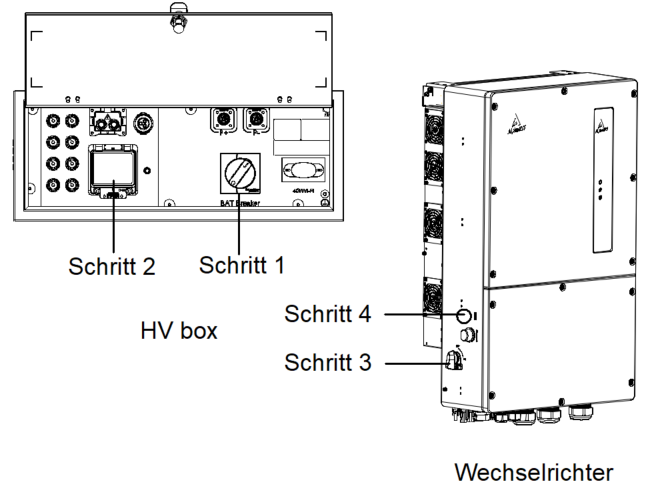

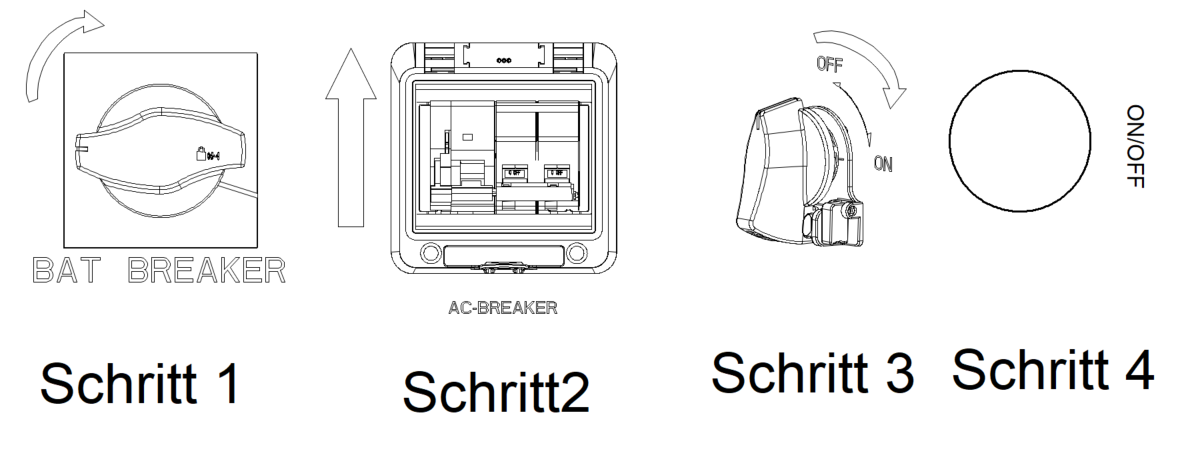

Schritt 1: Schalten Sie den BAT-Leistungsschalter am Hochspannungskasten ein.

Schritt 2: Schalten Sie den AC-Leistungsschalter ein.

Schritt 3:Schalten Sie den PV-Schalteram Wechselrichter ein.

Schritt 4: Drücken Sie die Ein-/Aus-Taste.

Hinweis: Bei älteren Ausführungen verfügt der Wechselrichter über keinen Ein-/Ausschalter, daher kann Schritt 4 übersprungen werden.

Nach der Spannungsversorgung der DC-Seite des Systems schalten Sie den AC-Seiten-Leistungsschalter am Kundenanschluss ein.

Ausschalten des Systems

• Auch nach dem Ausschalten des Energiespeichersystems können die noch vorhandene elektrische Energie und Wärme weiterhin zu Stromschlägen und Verbrennungen führen. Bitte ziehen Sie Schutzhandschuhe an und nehmen Sie das Produkt erst 5 Minuten nach dem Ausschalten des Systems in Betrieb.

Vor dem Ausschalten des Systems schalten Sie zunächst den kundenseitigen AC-Leistungsschalter aus und führen anschließend die Abschaltung nach den unten aufgeführten Schritten durch.

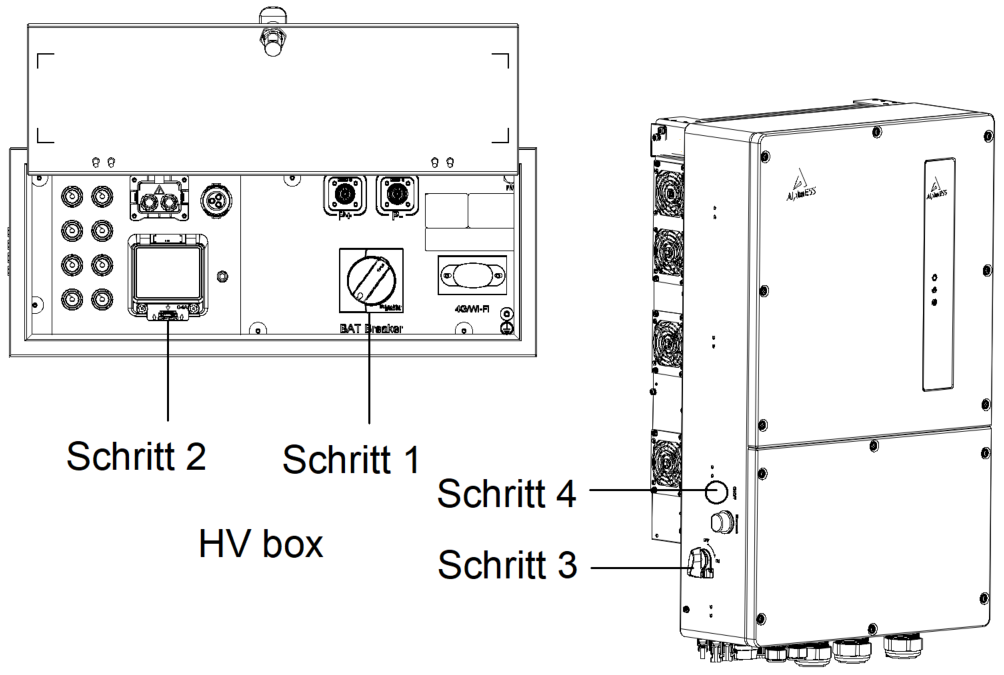

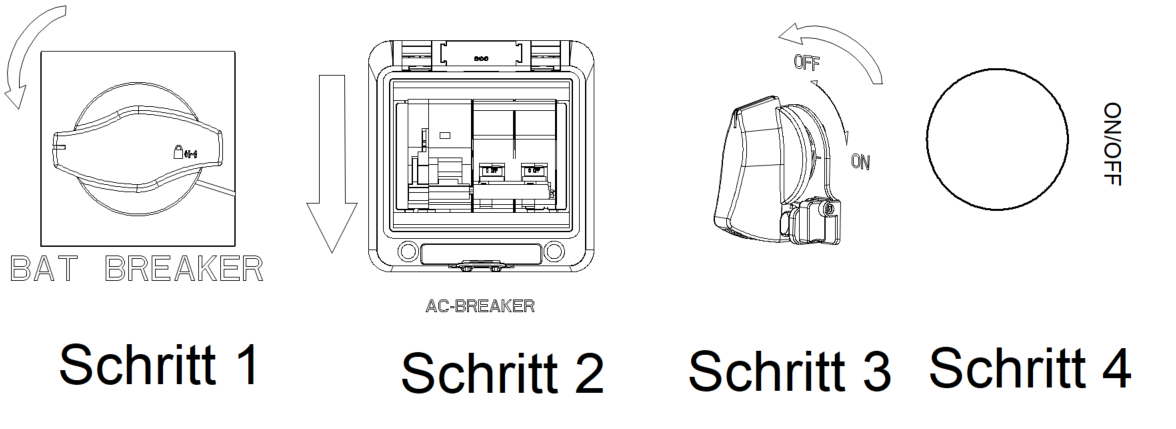

Schritt 1: Schalten Sie den BAT-Leistungsschalter am Hochspannungskasten aus.

Schritt 2: Schalten Sie den AC-Leistungsschalter aus.

Schritt 3:Schalten Sie den PV-Schalteram Wechselrichter aus.

Schritt 4: Drücken Sie die Ein-/Aus-Taste.

Hinweis: Bei älteren Ausführungen verfügt der Wechselrichter über keinen Ein-/Ausschalter, daher kann Schritt 4 übersprungen werden.

Bei versehentlich vertauscht angeschlossenen DC-Eingängen, einem defekten

Wechselrichter oder fehlerhafter Gerätefunktion darf der DC-Schalter NICHT

ausgeschaltet werden. Andernfalls kann ein DC-Lichtbogen entstehen, der den

Wechselrichter beschädigt oder sogar einen Brand verursacht.

Folgende korrekte Vorgehensweise ist einzuhalten:

• Messen Sie den Strom der PV-Stränge mit einem Stromzangenamperemeter.
• Liegt der Stromwert über 0,5 A, warten Sie, bis die Sonneneinstrahlung abnimmt und der Strom unter 0,5 A sinkt.
• Erst wenn der Strom kleiner als 0,5 A ist, dürfen Sie die DC-Schalter ausschalten und die PV-Stränge trennen.
• Um Fehlerrisiken vollständig auszuschließen, trennen Sie nach dem Ausschalten des DC-Schalters zusätzlich die PV-Stränge. Dadurch werden Folgeschäden vermieden, die durch erneute Solarstromerzeugung am folgenden Tag entstehen könnten.

Hinweis: Schäden, die durch fehlerhafte Bedienung verursacht werden, fallen nicht

unter die Gerätegarantie.
