Tägliche Überwachung

Diese Seite behandelt die Aktionen, die Installateure am häufigsten ausführen: ein Gerät in der Systemliste finden und anschließend dessen Details öffnen, um Betriebsstatus und Energiedaten zu prüfen.

Systemliste (ESS Systems)

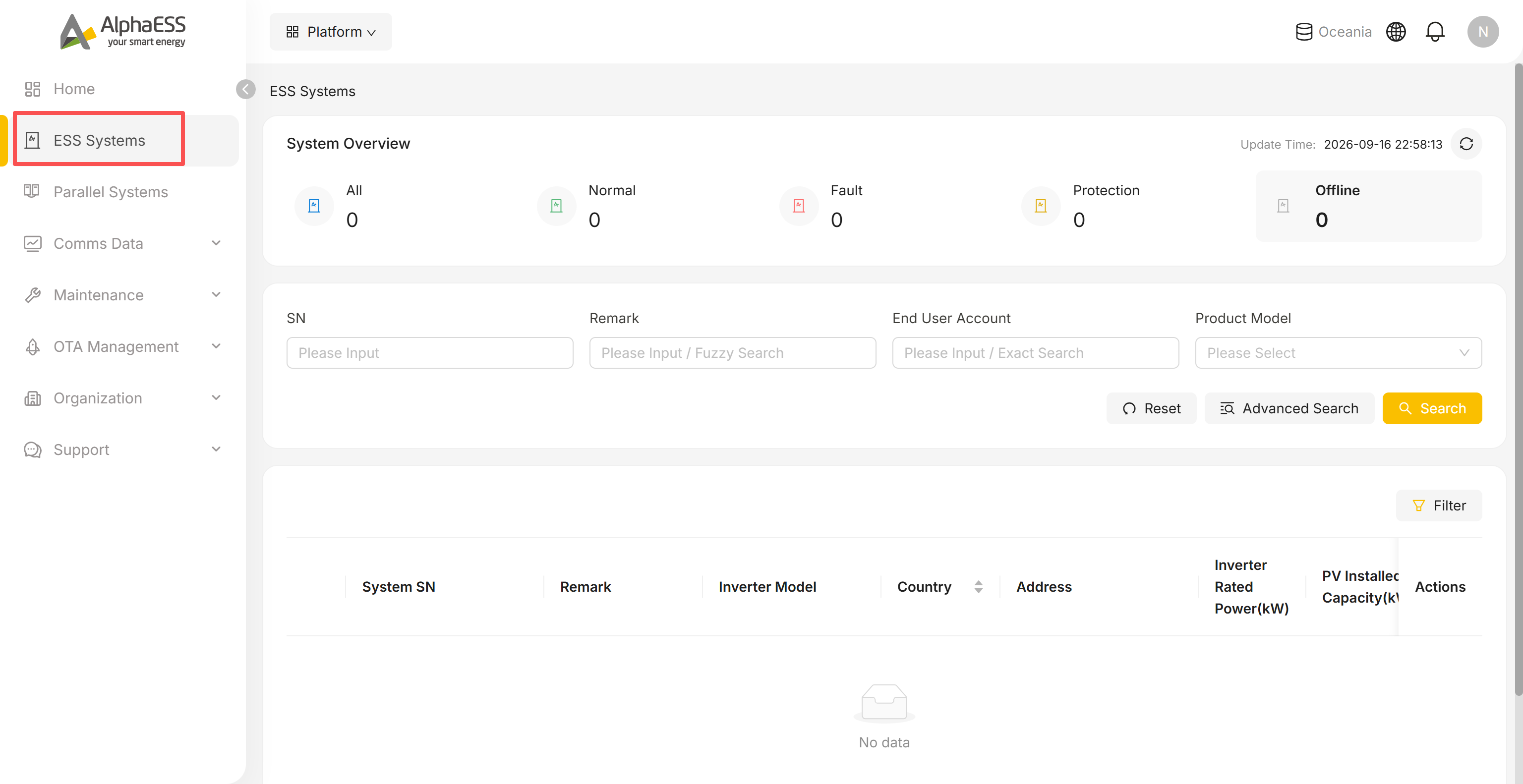

1. Wählen Sie in der Side Bar den Eintrag ESS Systems.

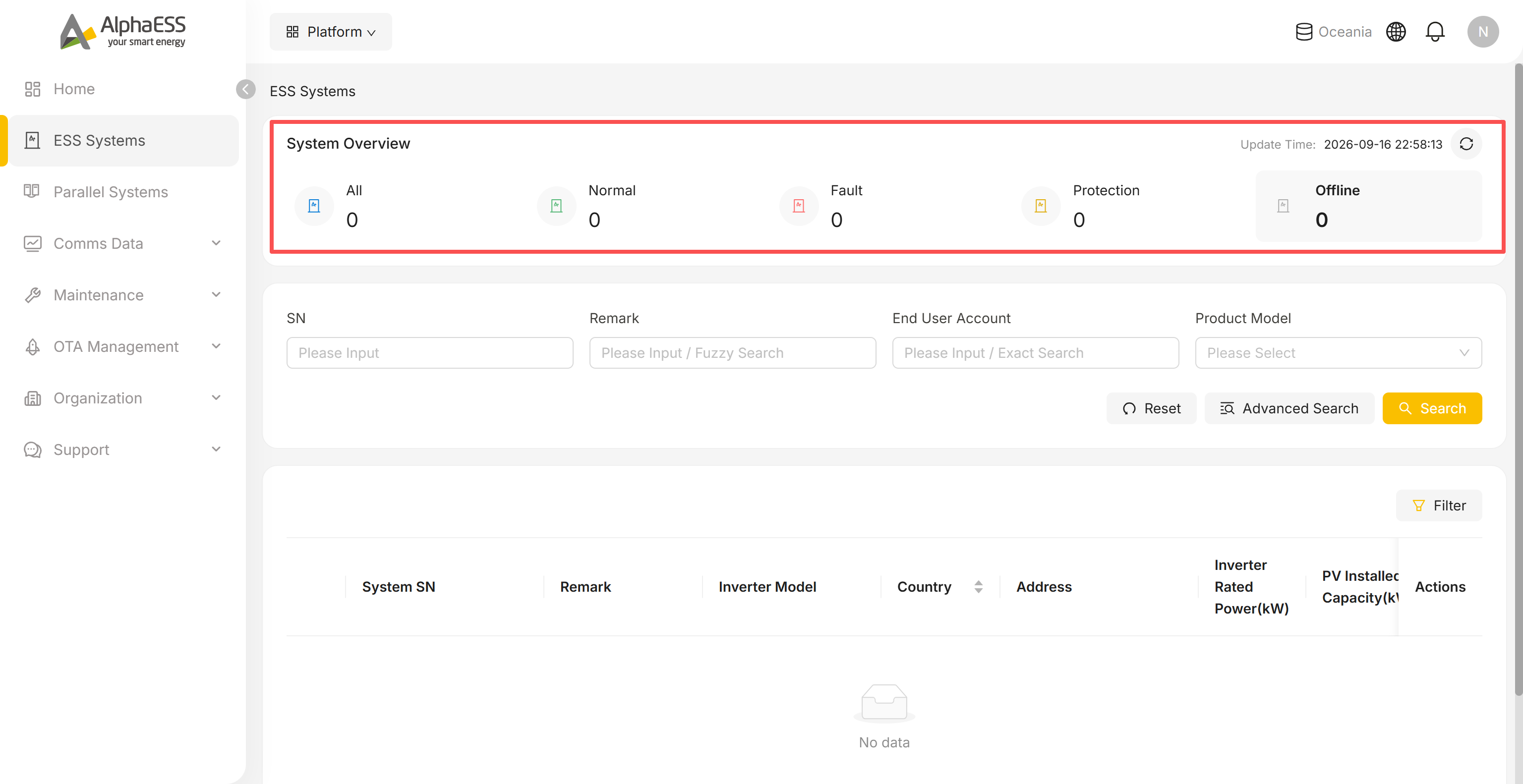

2. Prüfen Sie die Statuskarten der System Overview (All / Normal / Fault / Protection / Offline) am oberen Seitenrand. Sie werden in Echtzeit aktualisiert und stehen neben einem Update Time-Zeitstempel und einer Schaltfläche zum Aktualisieren — klicken Sie auf eine Karte, um die Liste nach diesem Status zu filtern.

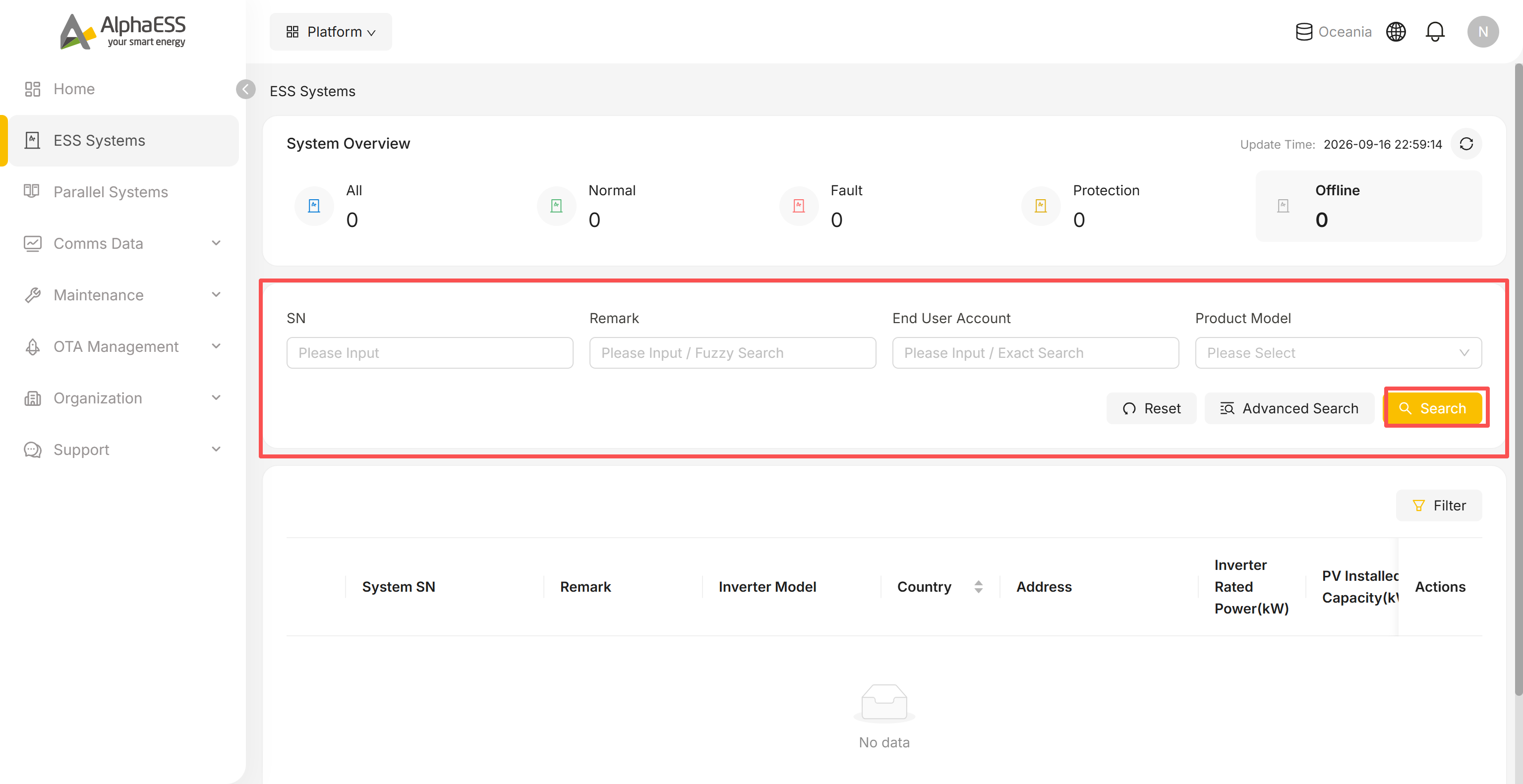

3. Führen Sie eine einfache Suche durch: Geben Sie SN, Remark oder End User Account ein oder wählen Sie ein Product Model aus und klicken Sie dann auf Search.

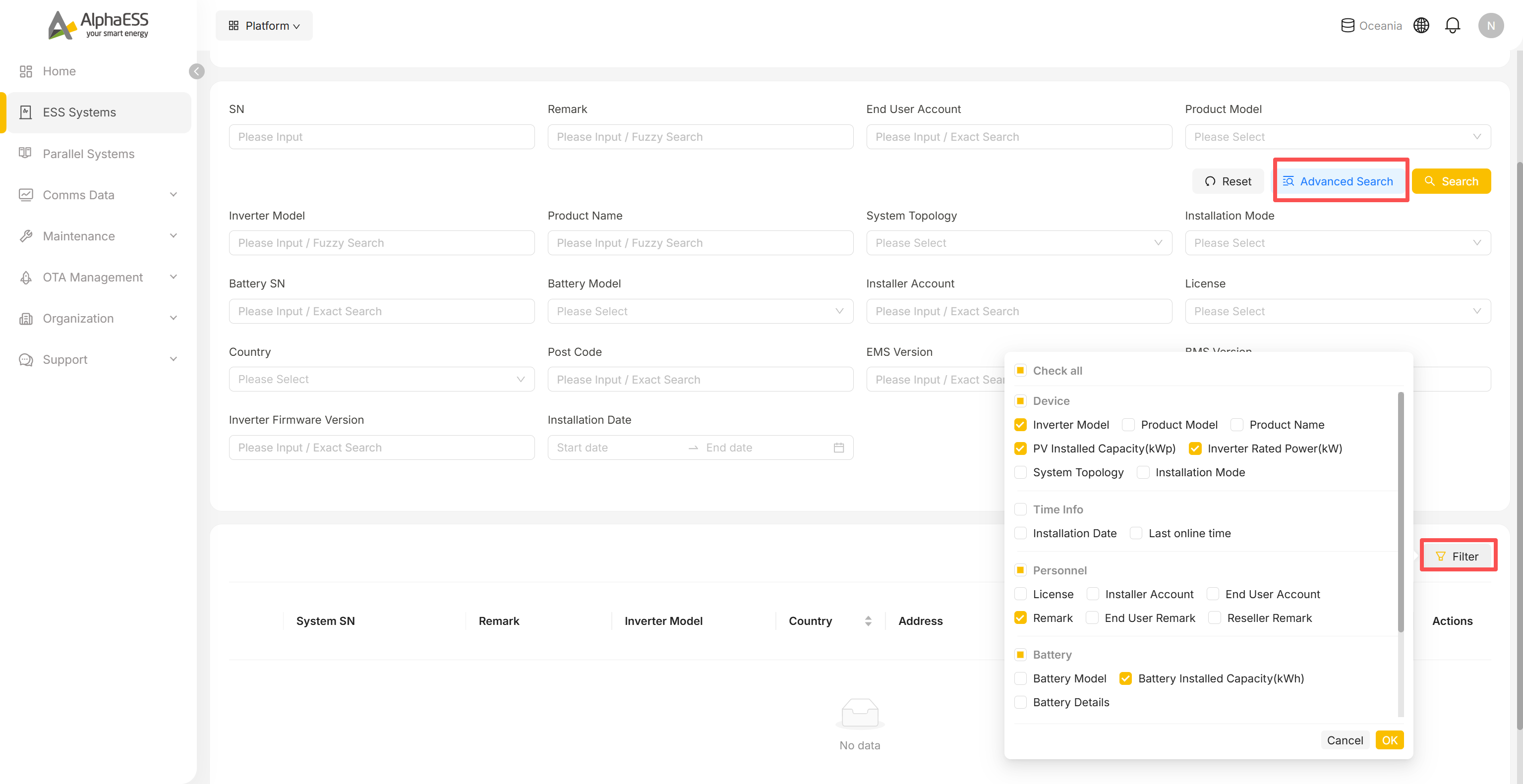

4. Für eine genauere Filterung klicken Sie auf Advanced Search, um zusätzliche Kriterien einzublenden:

   • Inverter Model, Product Name, System Topology, Installation Mode, Battery SN, Battery Model, Installer Account, License, Country, Post Code, EMS-/BMS-/Inverter-Firmware-Version und Installation Date

   💡 Typische Anwendungsfälle: Verwenden Sie vor einem Firmware-Upgrade EMS Version + Country, um die zu aktualisierenden Geräte einzugrenzen; für die After-Sales-Nachverfolgung verwenden Sie einen Zeitraum unter Installation Date, um eine bestimmte Installationscharge zu ermitteln.

5. Um anzupassen, welche Spalten die Tabelle anzeigt, klicken Sie oberhalb der Tabelle auf Filter. Die Spalten sind wie folgt gruppiert:

   • Device: Inverter Model, Product Model, Product Name, PV-/Batteriekapazität, System Topology, Installation Mode
   • Time Info: Installation Date, Last online time
   • Personnel: License, Installer Account, End User Account, Remark und weitere Anmerkungen
   • Battery: Battery Model, Battery Details
   • Location: Country, Address, Post Code

   Markieren Sie die gewünschten Einträge und klicken Sie dann auf OK.

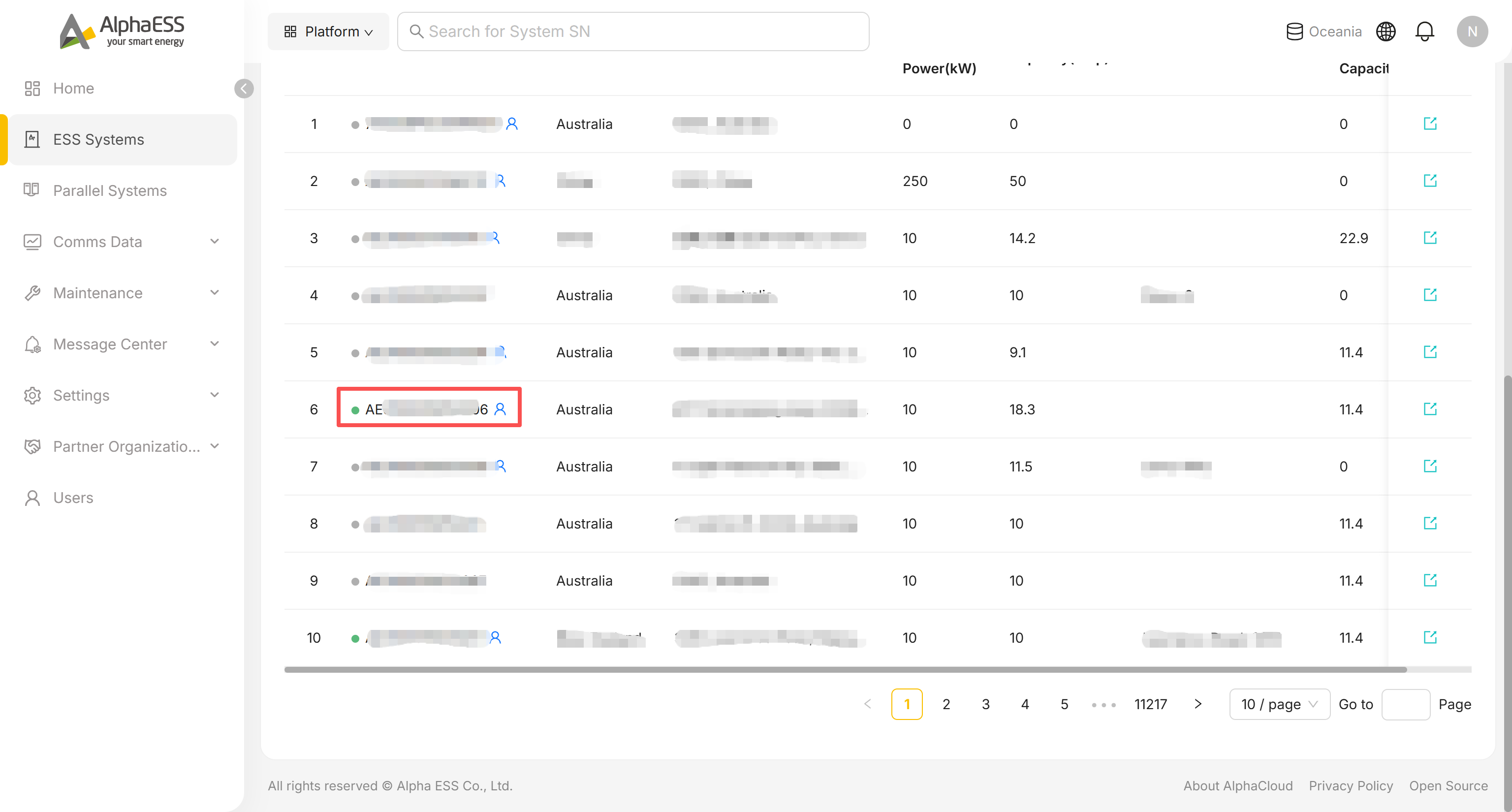

6. Klicken Sie in der Liste auf eine System SN, um die zugehörige Gerätedetailseite zu öffnen.



Gerätedetailseite: Überblick über die Registerkarten

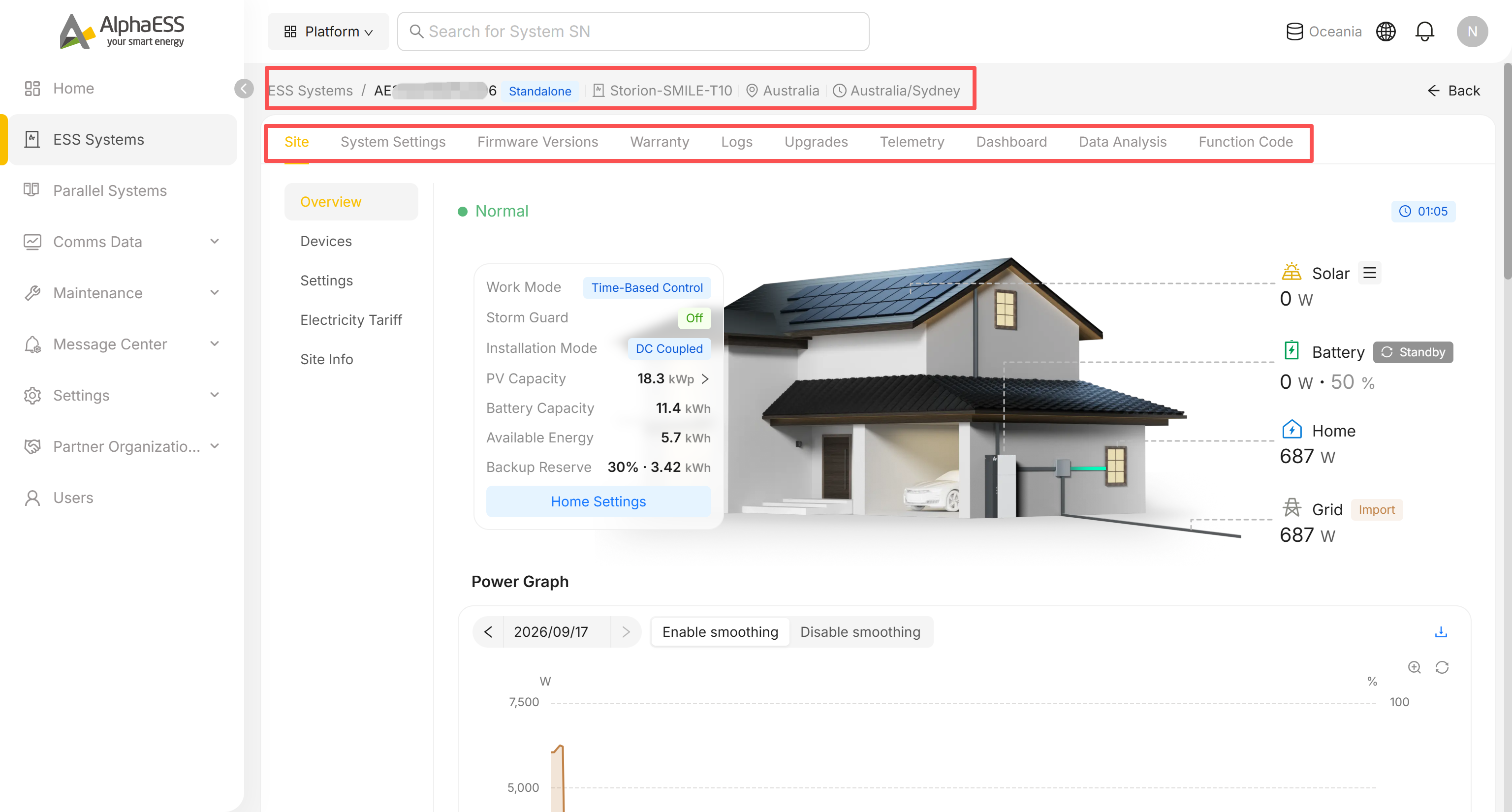

Am oberen Rand der Detailseite befinden sich ein Breadcrumb-Pfad sowie 10 Registerkarten:

• Breadcrumb: SN, Betriebsmodus, Modell, Land, Zeitzone
• Registerkarten: Site, System Settings, Firmware Versions, Warranty, Logs, Upgrades, Telemetry, Dashboard, Data Analysis, Function Code

Für die tägliche Überwachung nutzen Sie hauptsächlich Site → Overview, Site → Devices und Dashboard, die nachfolgend beschrieben werden. Die übrigen Registerkarten dienen der Konfiguration und dem After-Sales-Betrieb und werden auf eigenen Seiten behandelt:

• System Settings — 3.2 Fernkonfiguration
• Firmware Versions, Warranty, Logs, Upgrades, Telemetry, Data Analysis und Function Code — 3.3 Wartung und Fehlerbehebung

💡 Tipp: Site selbst hat 5 Unterregisterkarten — Overview, Devices, Settings, Electricity Tariff und Site Info. Settings, Electricity Tariff und Site Info werden ebenfalls auf 3.2 Fernkonfiguration behandelt.

Site → Overview

Dies ist die erste Anlaufstelle bei einer Routineprüfung.

Statuszeile und Informationskarten

Am oberen Seitenrand befinden sich ein Statuspunkt mit dem Betriebszustand (Normal / Fault / ...) und ein Zeitstempel der letzten Aktualisierung.

Darunter zeigen die Karten auf der linken Seite:

• Work Mode, Storm Guard, Installation Mode, PV Capacity (klicken Sie auf das >, um die Aufschlüsselung zu sehen), Battery Capacity, Available Energy und Backup Reserve

Klicken Sie auf Home Settings, um schnelle Anpassungen vorzunehmen.

Neben den Karten zeigt das Hausdiagramm einen animierten Echtzeit-Energiefluss mit Live-Leistungswerten an allen vier Punkten — Solar / Battery / Home / Grid. Battery und Grid zeigen zusätzlich eine Zustandsbezeichnung an, die mit der Flussrichtung wechselt: Charging / Discharging für Battery, Import / Export für Grid.

Power Graph

Die Leistungskurve für den ausgewählten Tag, mit:

• Enable smoothing / Disable smoothing (jeweils mit einem Info-Symbol, das beim Überfahren mit der Maus weitere Details anzeigt)
• Einem Download-Symbol zum Exportieren der Diagrammdaten
• Zoom- und Aktualisierungssymbolen im Diagramm selbst

Energy Balance

Ein Diagramm im Sankey-Stil, auswählbar nach Day / Month / Year / Since Install / Custom (mit einer Datumsauswahl neben dem Zeitraumschalter). Quellen (Solar / Import / Discharge) fließen zu Zielen (Home / Charge / Export); jeder Knoten und jede Verbindungslinie zeigt den eigenen kWh-Wert an.

Energy Graph

Ein Energie-Balkendiagramm, auswählbar nach Last 7 Days / Month / Year / Since Install, mit einem Download-Symbol sowie Zoom- und Aktualisierungssymbolen im Diagramm. Die Legende umfasst Solar / Home / Discharge / Charge / Export / Import.

Renewable Energy Achievement

Eine Kalender-Heatmap des Anteils erneuerbarer Energie pro Tag, umschaltbar zwischen Month und Year. Der Prozentwert jedes Tages ist entsprechend der Legende farblich codiert: 0–20 % / 20–40 % / 40–60 % / 60–80 % / 80–100 %.

ROI / Profit

• Karte ROI: Total Income, Total Investment, ein Fortschrittsbalken für den ROI-Prozentwert, ein Info-Symbol (?), das die Berechnung des ROI erläutert, und ein Einstellungssymbol zum Konfigurieren der zugrunde liegenden Parameter
• Karte Profit: Umschalter Day / Month / Year / Since Install, das Gewinndiagramm sowie Symbole für Download, Zoom und Aktualisieren

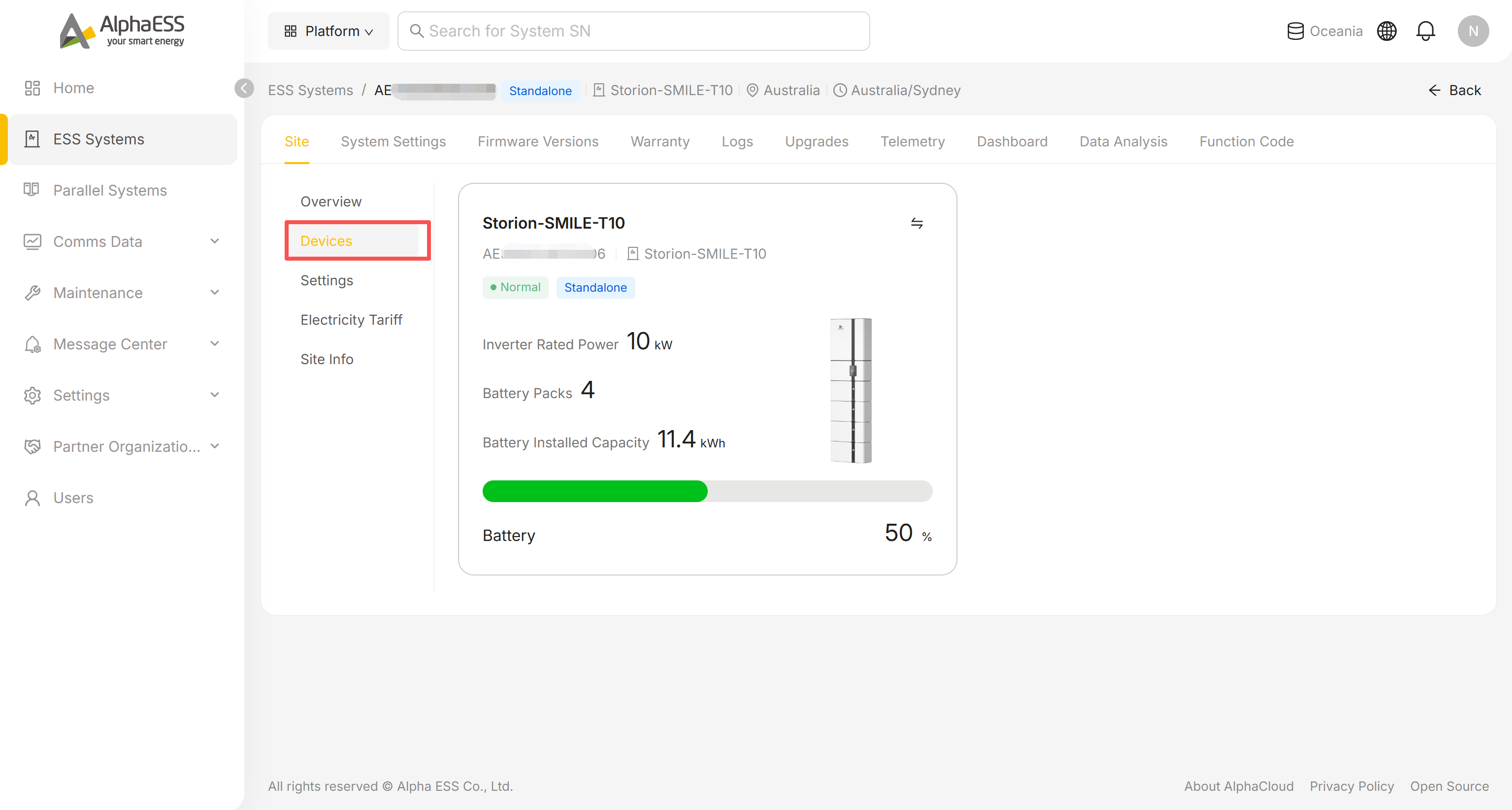

Site → Devices

Jedes Gerät am Standort hat eine eigene Karte:

• SN, Modell, Status, Betriebsmodus, Nennleistung des Wechselrichters, Anzahl der Batteriepakete, installierte Kapazität und aktueller SOC

Dashboard (Live-Betriebsdaten)

Ein Echtzeit-Datenpanel für die Fehlerbehebung:

• Live-Leistungswerte für Battery / Grid / Load / Solar am oberen Rand
• Grid & PV: Spannung und Strom für jeden DC-PV-STRING sowie Grid V, Export Limit und Dynamic Export
• CT Readings: Leistung / Strom / Spannung für die Kanäle PV-CT und G-CT
• Battery Packs: Strom und SOC für jedes Batteriepaket (der Titel des Panels zeigt die Anzahl der Pakete an, z. B. „4 packs")

Sowohl Grid & PV als auch CT Readings können zwischen den Granularitäten 5-Min und 10-S umgeschaltet werden.

Am oberen Seitenrand sind 5-Min Data und 10-Second Data Verknüpfungen, die zur entsprechenden Unterregisterkarte unter Telemetry springen (der Tabelle mit den Rohzeitreihendaten) — siehe 3.3 Wartung und Fehlerbehebung.

💡 Tipp zur Inspektion: Beginnen Sie jeden Tag mit dem Running State auf der Home-Seite — sobald die Werte für Fault / Offline von null abweichen, klicken Sie sich zur entsprechenden Liste durch und arbeiten Sie die Geräte einzeln ab (siehe 3.3 Wartung und Fehlerbehebung).
